机用夹具操作手柄结构设计

　　在工装夹具、小型机床附件以及工业柜体的操作端，这类带方孔连接的摇柄式手柄是非常常见的操作执行部件，区别于直握式的固定把手，摇柄结构的设计核心是利用力臂放大操作扭矩，让操作人员不需要施加过大的握力就能完成夹具锁紧、轴类调节、抽屉锁止这类需要一定转动力矩的动作。从实际应用场景来看，这类手柄常出现在台虎钳的进给端、小型工装的快速夹紧机构、工业设备柜门的锁紧转轴、重型抽屉的锁止操作位，部分非标自动化设备的手动调节工位也会采用同款结构，相比旋钮式操作件，摇柄的力臂长度更长，同等握持力下能输出更大的锁紧力矩，避免出现锁紧不到位、操作打滑的问题。

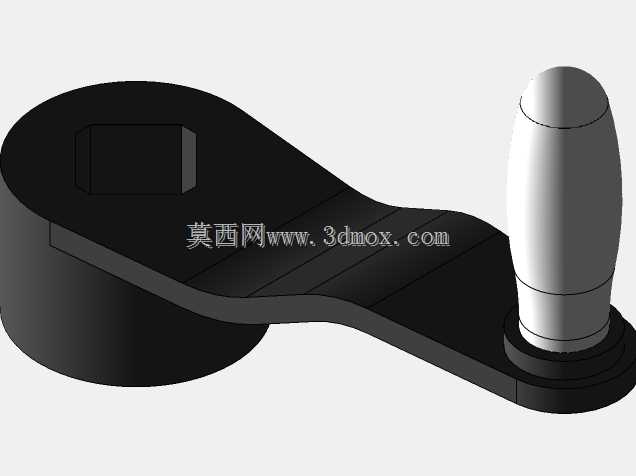

　　从结构设计逻辑来看，这款手柄分为三个核心功能段：最左侧的方孔连接座是整个部件的扭矩输入端，内孔采用标准四方结构，和配套的转轴方头直接配合，不需要额外的键连接就能传递扭矩，连接座底部做了加厚的圆柱凸台，一方面是增加方孔段的壁厚，避免频繁施加扭矩时出现孔壁开裂的问题，另一方面凸台的端面可以作为轴向定位面，和安装座的端面贴合，限制手柄的轴向窜动，安装时只需要在转轴端部加装一个轴向挡圈或者锁紧螺钉，就能完成手柄的固定，拆装维护非常方便。中间的连接臂是力臂的核心载体，采用了变截面的弯曲结构，不是等厚度的直臂设计，靠近连接座的位置截面更厚，向握柄端逐渐收窄，这种设计是根据扭矩传递的应力分布做的优化，连接座位置承受的扭矩最大，加厚截面可以降低应力集中，避免长期使用出现臂部断裂，弯曲的造型一方面是避让安装座周边的突出结构，防止摇转过程中臂身和设备外壳、其他零部件发生磕碰，另一方面也让握柄的位置更贴合操作人员的自然握持角度，手腕不需要过度弯折就能完成整圈的摇转操作，降低长时间操作的疲劳感。

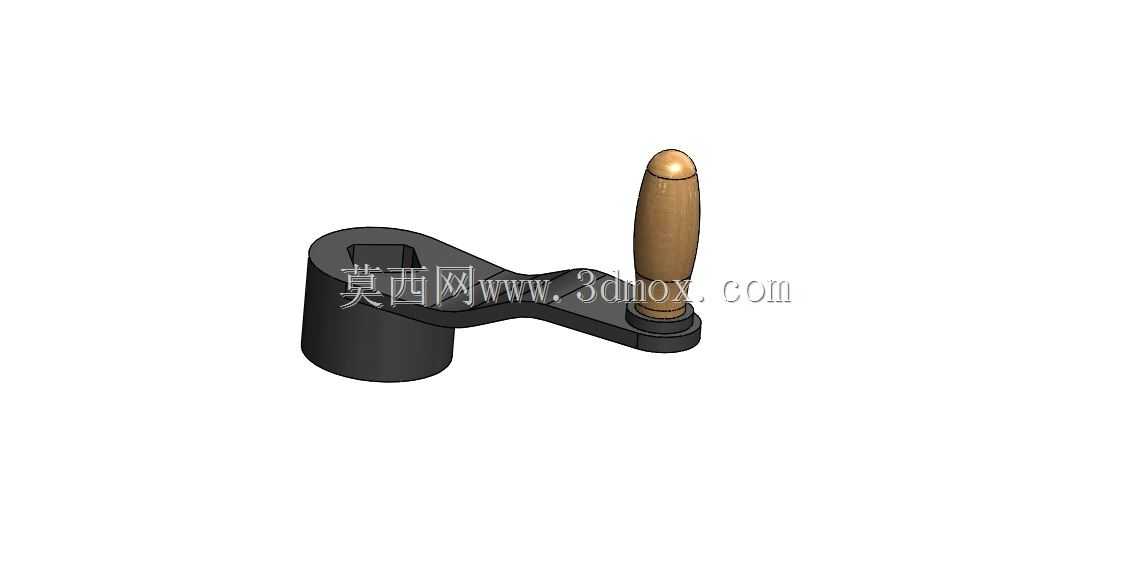

　　最右侧的握柄段采用了木质的回转体造型，握柄和金属臂身之间通过小直径的转轴连接，握柄可以绕自身轴线自由转动，这个细节设计非常关键，摇转手柄的时候，握柄会在掌心自然转动，不会和手掌产生滑动摩擦，长时间操作也不会磨手，握柄的外形做了两端收窄、中间微鼓的仿形设计，完全贴合人握拳时的掌心弧度，握持的时候受力均匀，不会出现局部硌手的问题，握柄的顶端做了圆弧过渡，没有尖锐的棱角，即使操作时手部快速滑动碰到端部也不会造成划伤。

　　从安装边界的尺寸逻辑来看，这类手柄的方孔尺寸通常和对应规格的转轴做配套，常见的方孔规格从8mm到20mm不等，对应不同的扭矩输出需求，连接臂的长度也就是力臂长度通常在80mm到150mm之间，力臂太短会导致操作费力，太长则会占用过多的安装空间，容易和周边设备产生干涉，握柄的直径通常在20mm到30mm之间，刚好适合成年人的握持尺寸，长度在80mm左右，保证手掌可以完全握住握柄发力。安装的时候需要注意手柄的回转空间，也就是以方孔中心为圆心、以臂身最远端到中心的距离为半径的圆形区域内，不能有其他固定的零部件，避免摇转过程中出现碰撞，连接座的凸台端面和安装面板之间需要预留0.5mm到1mm的间隙，既不能间隙过大导致手柄轴向窜动，也不能间隙过小导致转动时出现卡滞。

　　在实际的设备选型过程中，这类手柄的选择主要参考三个参数：首先是方孔的尺寸，必须和配套的转轴方头尺寸完全匹配，间隙控制在0.1mm以内，间隙过大会导致转动时产生冲击，长期使用会磨损方孔和转轴的配合面；其次是额定扭矩，要根据实际操作需要的锁紧力矩选择对应臂长和材质的手柄，金属臂身通常采用铸铁或者压铸铝合金材质，铸铁材质的强度更高，适合大扭矩的锁紧场景，铝合金材质的重量更轻，适合操作频率高、扭矩要求不高的场景；最后是安装空间的校核，要确认手柄整周回转的范围内没有干涉物，握柄的操作位置要在操作人员容易触及的范围内，高度通常在设备操作面以上100mm到150mm的位置，符合人体工程学的操作高度。

　　从建模的细节来看，这款手柄的金属部分做了发黑的表面处理，建模时需要注意各段过渡位置的圆角处理，尤其是连接臂和连接座、握柄座的交接位置，不能做直角过渡，直角位置会产生严重的应力集中，在承受大扭矩的时候容易出现断裂，通常圆角半径不小于3mm，握柄的木质纹理可以通过外观贴图实现，不影响结构本身的强度计算，握柄和金属臂身的连接轴需要做间隙配合，保证握柄可以自由转动，连接轴的端部采用铆接的方式固定，不需要额外的紧固件，结构简单可靠。
