方管焊接设备支撑机架结构设计

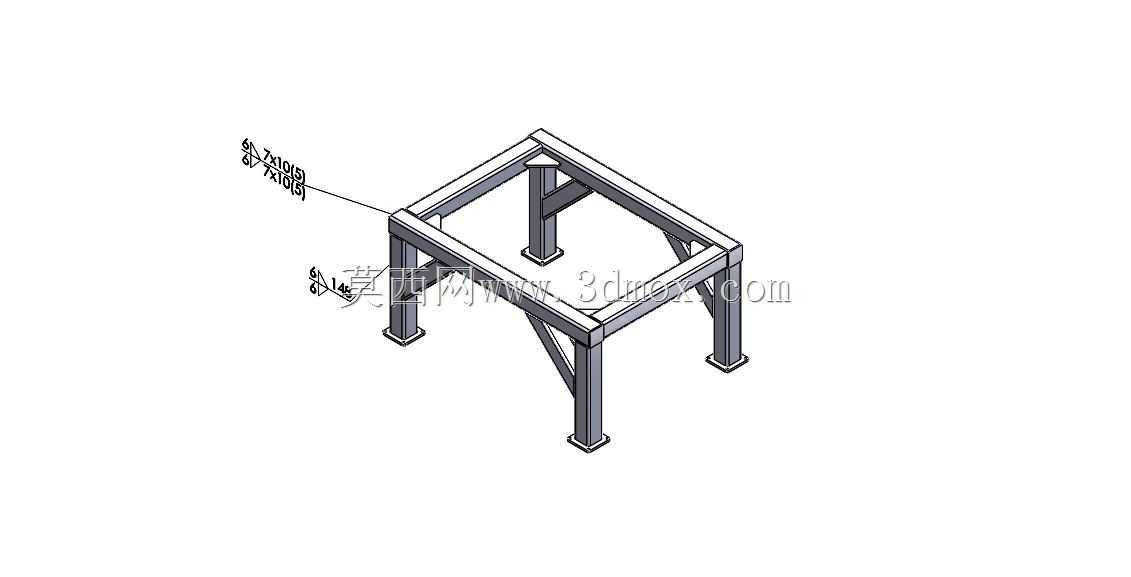

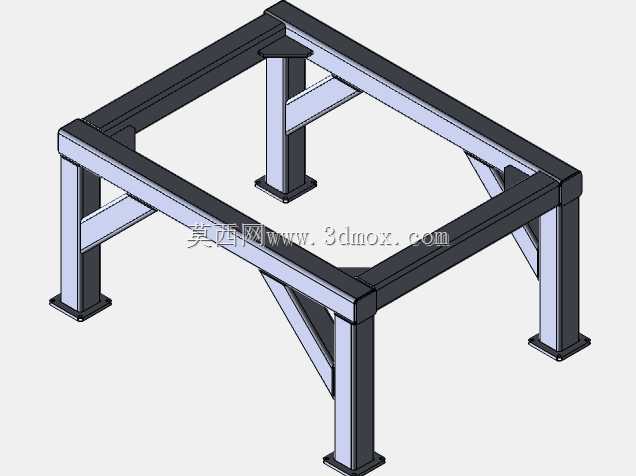

　　这类方管焊接机架是车间生产场景里最常见的支撑类构件，多数中小型生产设备、检测工位、物料中转台都会采用这类结构作为承载基础，相比铸件机架，焊接结构的生产周期更短，改型调整灵活，不需要开模就能适配不同设备的安装需求，在小批量设备定制、生产线工位改造场景里应用占比极高。从结构设计逻辑来看，整个机架采用等截面矩形方管作为主体承载构件，四根竖直方管作为主支撑腿，底部焊接方形端板作为安装接触面，端板上预留安装孔位，可通过膨胀螺栓与地面固定，或是加装脚轮实现工位移动，适配不同的车间布局需求。顶部框架由四根方管围焊形成矩形安装基准面，上表面保证平面度公差，用于固定设备的工作台面、动力组件或是执行机构，框架内侧焊接斜向加强筋与横向支撑梁，

　　分散竖直方向的载荷，避免长期承重后框架出现变形，中间位置的竖直支撑柱可用于挂载电气安装板、气动元件或是辅助料架，充分利用机架内部空间，减少额外支架的加装需求。设计过程中首先要确认承载上限，根据上方搭载设备的总重量、动载荷系数选定方管的壁厚与截面尺寸，常规轻型工位承载在五百公斤以内时，采用四十乘四十毫米壁厚两毫米的方管即可满足刚度要求，若搭载振动类设备则需要加大方管截面，同时在各焊接节点处增加三角加强板，降低焊缝处的应力集中。焊接工艺上采用满焊连接，所有对接焊缝打磨平整，避免应力残留，焊接完成后需要做时效处理消除焊接应力，再对顶部安装面做铣削加工，保证安装基准的平面度，避免上方设备安装后出现倾斜、运行抖动的问题。安装边界方面，

　　机架的整体长宽尺寸根据上方设备的底座尺寸确定，通常四周预留五十到一百毫米的余量，方便安装固定螺栓、布置走线槽，支撑腿的高度根据操作人员的作业高度调整，常规站立作业的机架高度在七百五十到八百五十毫米之间，适配多数成年人的作业舒适高度，若需要配合自动化设备上下料，则要根据输送线的高度调整支腿长度，保证物料转运的高度差在合理范围内。这类机架的实际用途覆盖范围极广，小型的可以作为钳工台、检测台的支撑基础，稍大尺寸的可以作为小型冲压设备、包装设备、组装工位的承载机架，部分带脚轮的移动式机架还可作为临时作业台、物料周转车的主体结构，在机加工车间、组装生产线、仓储物流区域都能见到这类结构的应用。结构设计时还要考虑走线需求，可在方管侧壁预留穿线孔，

　　将设备的电源线、信号线从方管内部穿过，既美观又能避免管线被物料剐蹭破损，底部端板的安装孔采用长圆孔设计，方便安装时调整位置，抵消地面不平整带来的安装误差。斜向支撑的布置位置需要避开设备的下方维护空间，不能影响后续设备部件的拆装检修，所有外露的焊接棱边都要做倒角打磨，避免划伤操作人员，表面处理可根据使用环境选择喷塑、喷漆或是镀锌处理，在潮湿腐蚀环境下使用时优先选择热镀锌处理，提升机架的防锈能力，延长使用寿命。从受力角度分析，竖直方向的载荷主要通过四根主支撑腿传递到地面，横向支撑与斜撑主要抵抗水平方向的冲击力以及设备运行时产生的扭转力，保证机架在受侧向力时不会出现晃动，各焊接节点的焊缝高度根据方管壁厚确定，通常焊缝高度不小于相接构件较薄件的壁厚，保证节点连接强度，避免长期受载后焊缝开裂。
