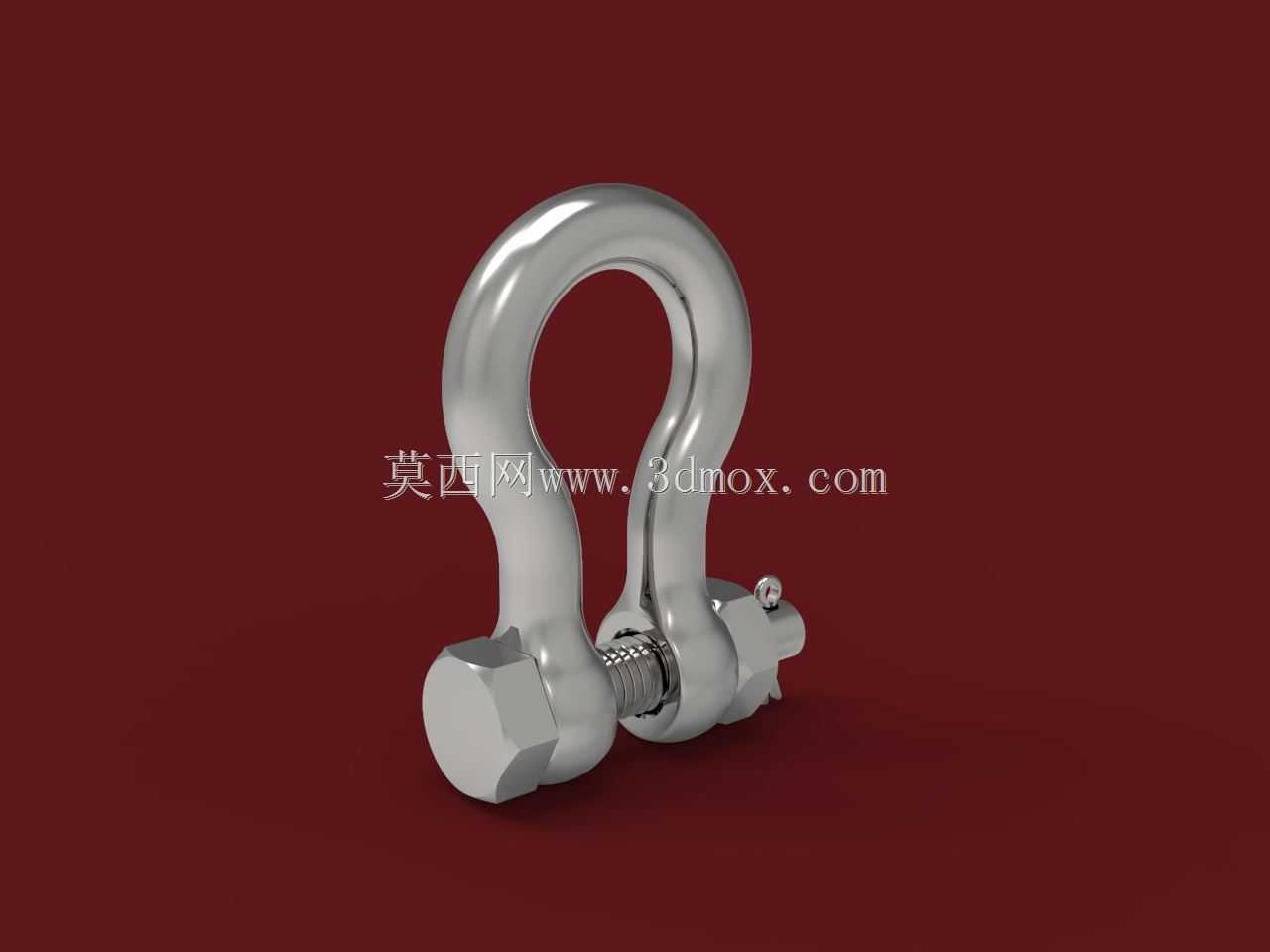

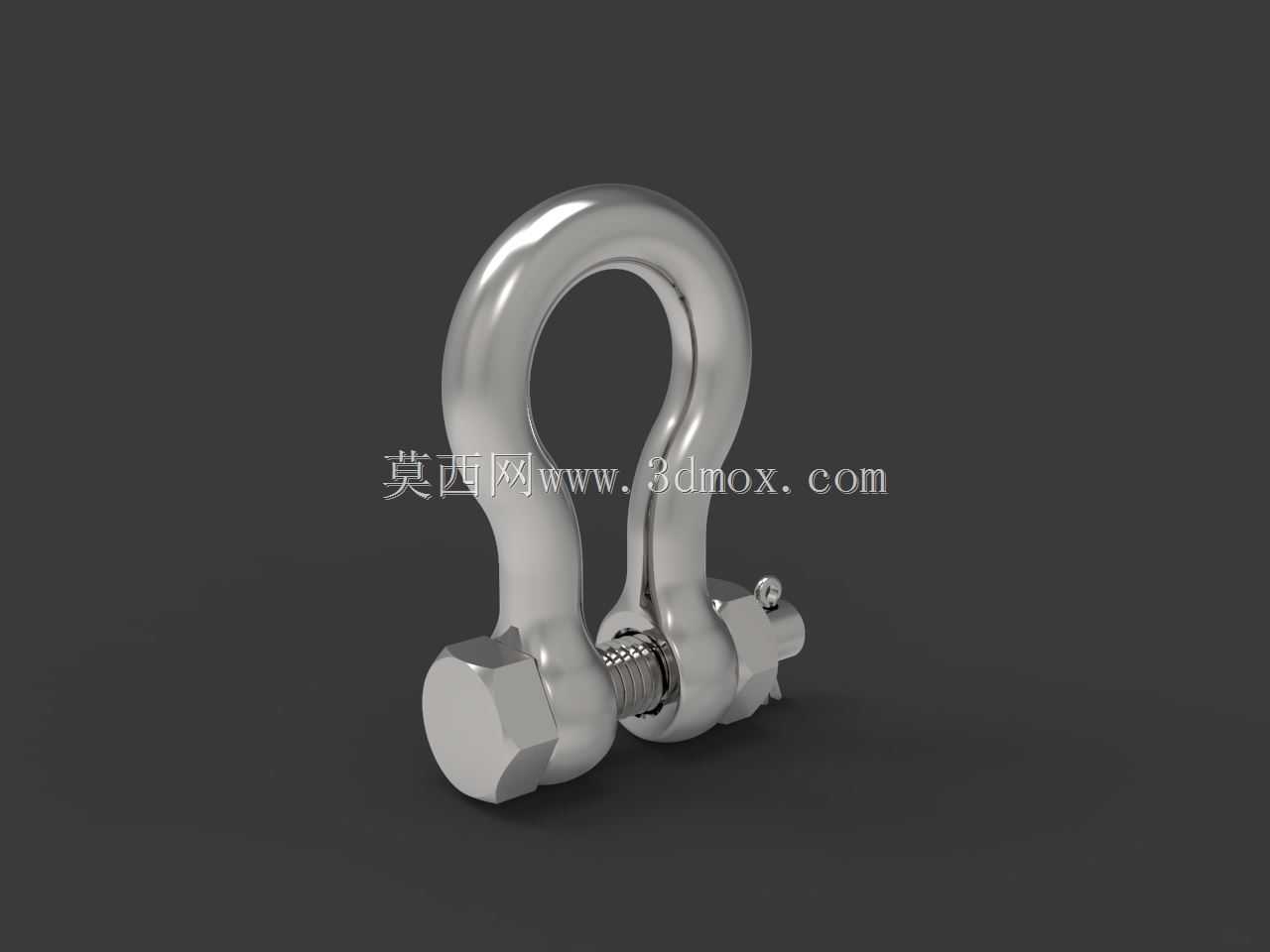

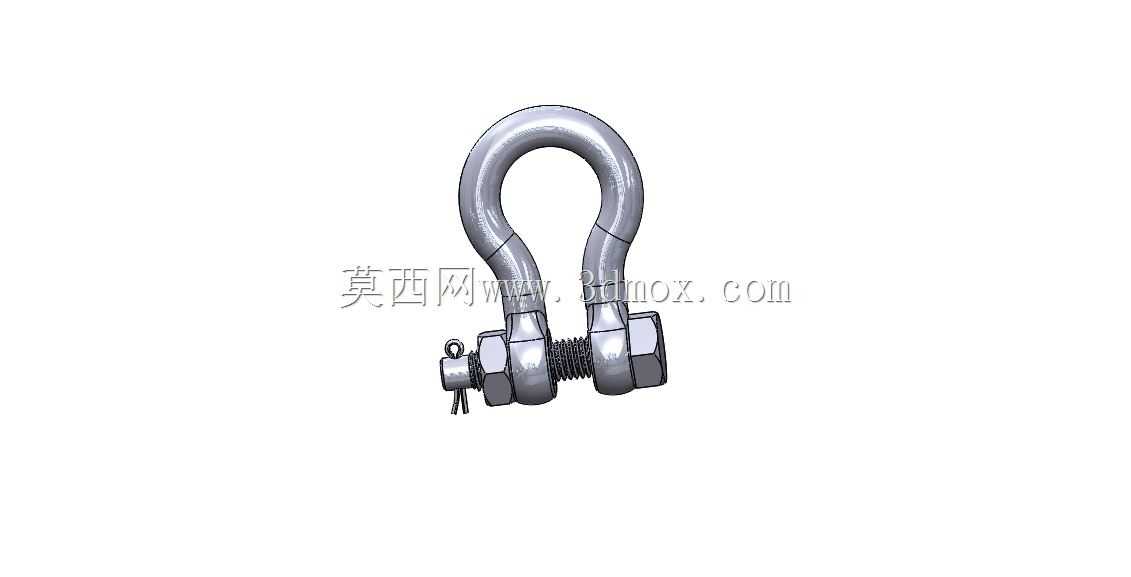

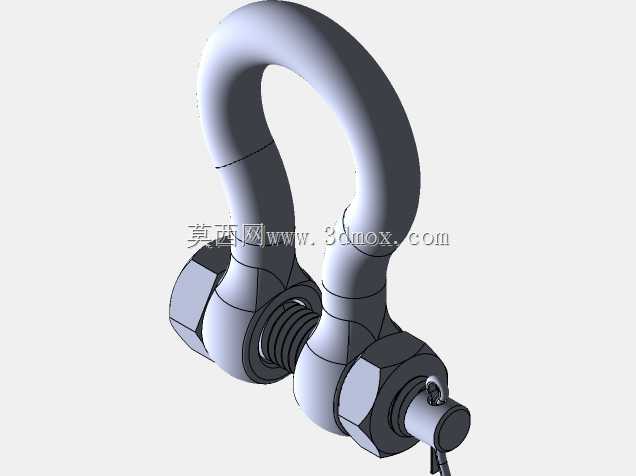

SOLIDWORKS设计的弓型带螺母起重卸扣结构

　　在起重吊装、索具连接、重型设备移位、户外绳索锚固这类作业场景里，卸扣是最常用的中间连接件之一，它承担着不同吊具、绳索、吊点之间的力传递作用，是整个吊装链路里不能出问题的受力节点。这次完成的这款弓型卸扣结构，采用带六角螺母的横销设计，区别于常见的螺纹直插销或者弹簧销款式，螺母锁紧的形式能在长期受交变载荷、振动的工况下避免横销松脱，适配更复杂的重载作业环境。

　　从实际使用的角度出发，这类弓型卸扣的环形本体采用大曲率圆弧过渡，相比直边D型卸扣，它能容纳更多股的钢丝绳、吊装带或者多根锚绳同时挂接，不会因为绳体堆叠在窄槽内出现局部挤压磨损，也能让受力方向在一定角度范围内偏移时，载荷始终沿卸扣本体的圆弧切线方向传递，避免出现应力集中的硬拐点。横销部分采用带开口销孔的设计，在六角螺母拧紧到位后，可以在销端的小孔内插入开口销做机械防松，哪怕作业过程中螺母出现轻微回转，也不会从销杆上脱落，这一点在矿山吊装、港口装卸这类振动大、检查间隔长的场景里尤为重要，很多吊装事故的诱因就是横销无防松结构，受振后退脱出导致吊物坠落。

　　做结构设计的时候，首先要考虑的是受力路径的合理性：卸扣本体的两个销孔同轴度必须严格控制，不然横销穿入后会出现别劲，受拉时横销会承受额外的弯曲应力，原本按纯剪切计算的销径就会出现安全系数不足的问题。本体的圆弧段和直段衔接位置做了平滑的圆角过渡，没有直角突变，避免热处理或者受拉时在转角位置出现应力集中导致开裂。横销的螺纹段长度做了匹配设计，保证螺母拧紧后，螺纹末端能露出螺母2-3个螺距，既保证足够的螺纹啮合长度，又不会因为销杆过长突出过多，在狭窄吊点空间内刮碰其他构件。六角螺母的对边尺寸选用标准紧固件规格，现场作业时用普通扳手就能完成拆装，不需要定制专用工具，适配工地、车间、户外作业的工具配置情况。

　　从安装边界来看，这类卸扣的使用要注意几个尺寸约束：首先是本体的内宽尺寸，要保证所挂接的吊具端部、绳扣的厚度能顺利放入圆弧内，不会出现卡滞导致受力点偏移；其次是横销的有效长度，要匹配吊点的耳板厚度，保证穿入后螺母能完全拧紧，不会因为耳板过厚导致螺母无法拧到位，出现螺纹啮合不足的问题；另外本体的外轮廓尺寸要考虑吊点的开孔大小，卸扣的圆弧顶端不能卡在吊点孔内，要保证受拉时卸扣能自由顺直，别劲受力会让卸扣的实际承载能力大幅下降。

　　实际选型使用时，这类带螺母锁紧的弓型卸扣更适合频繁拆装、长期挂载、有振动载荷的场景，比如起重滑车的端部连接、钢丝绳索具的端部配件、大型钢结构安装的临时吊点连接、户外攀岩或者索道的锚固节点。和直型卸扣相比，它的侧向承载能力更强，当吊装时绳索出现一定角度的偏摆，弓型的圆弧结构能让载荷更均匀地分布在本体截面上，不会像直边卸扣那样在转角位置出现应力峰值。设计时也考虑了磨损余量，本体和横销的受力面都预留了足够的磨损厚度，长期使用后即使表面出现轻微的磨痕，只要剩余截面尺寸在允许范围内，就能继续安全使用，不会因为轻微磨损就直接报废，降低了现场的使用成本。

　　需要注意的是，这类卸扣在使用时严禁横向受载，也就是载荷方向不能垂直于卸扣本体的环形平面，不然横销会承受很大的弯曲力矩，很容易出现变形甚至断裂；另外螺母拧紧后必须加装开口销，不能只靠螺纹的摩擦力防松，很多现场作业人员图省事不装开口销，在长期振动下螺母松退，很容易引发脱钩事故。横销和本体销孔的配合选用间隙配合，保证拆装顺畅，同时配合间隙不能过大，不然受载时横销会在孔内出现窜动，冲击载荷下会加大孔边的磨损。整个结构没有复杂的异形曲面，加工时可以采用锻造后机加工的工艺，本体整体锻造成型后再做调质处理，保证整体的强度和韧性，横销采用高强度合金钢加工，热处理后达到对应的强度等级，能满足重载吊装的受力要求。
