汽车发动机储油密封油底壳结构设计

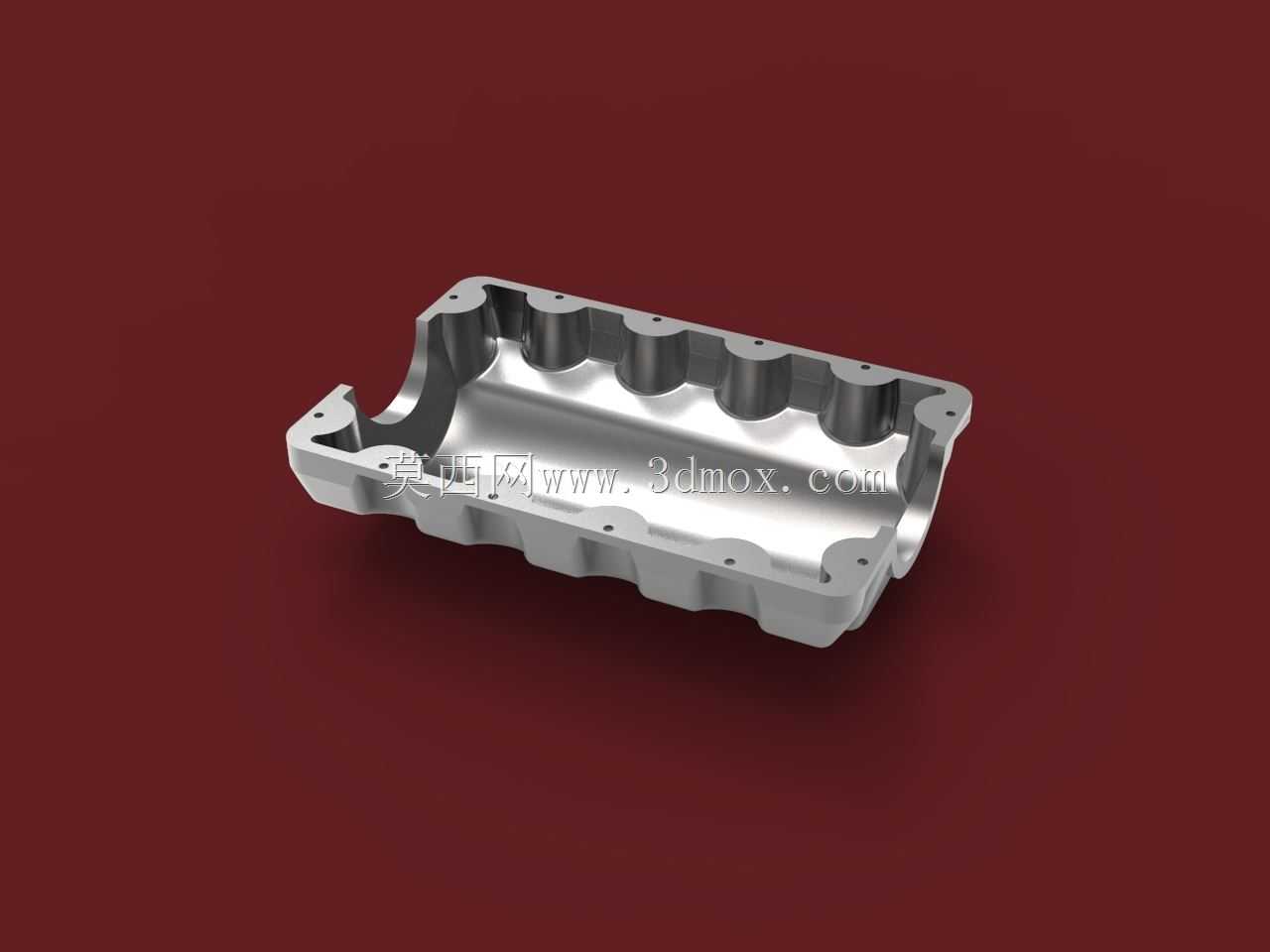

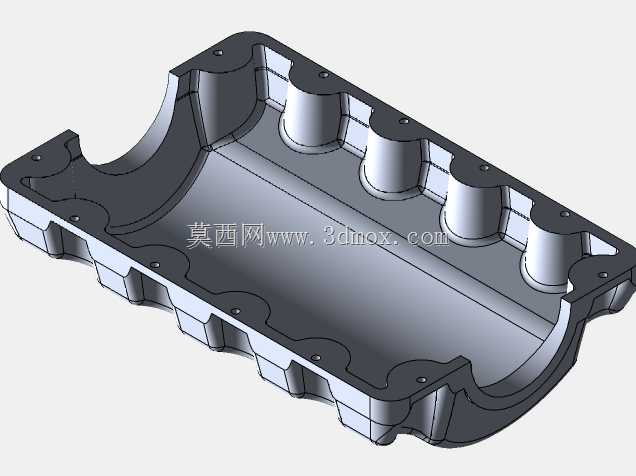

　　在车用内燃机的润滑回路里，油底壳是承担储油、散热、杂质沉淀与密封防护的核心壳体部件，直接决定润滑系统的工作稳定性，日常做动力总成匹配时，这个部件的结构合理性往往会影响整机的布置边界与维护便利性。这款油底壳采用冲压式深腔结构设计，整体轮廓匹配直列四缸发动机的下曲轴箱安装端面，周圈布置的等距安装螺栓孔完全贴合缸体下沿的密封面，安装时配合成型密封垫可实现曲轴箱下部的完全密封，避免机油泄漏同时阻挡外界粉尘、泥水进入曲轴箱内部污染润滑油。

　　从功能实现角度看，内腔的深度设计经过容积校核，可容纳发动机额定工况下所需的全部循环机油，同时预留了足够的安全余量，避免车辆在大角度爬坡、急加速急减速工况下，机油集滤器露出油面造成机油泵吸空，引发轴瓦磨损等严重故障。内腔底部设置的局部沉槽结构，正对机油集滤器的吸油口位置，可保证车辆在极限倾斜姿态下，剩余机油仍能汇聚到吸油区域，维持润滑系统的正常供油。壳体侧壁的加强筋结构沿冲压拉伸方向布置，既提升了薄壁壳体的整体刚性，避免发动机运行过程中壳体受振动产生共振异响，也能增大壳体与外界空气的接触面积，辅助机油散热，让工作中的机油温度维持在合理区间，减缓润滑油的氧化变质速度。

　　设计过程中首先要匹配发动机缸体的下沿轮廓，确定安装孔的位置度公差，所有螺栓孔的同轴度、平面度公差需满足密封要求，避免安装后出现局部间隙导致渗油。壳体的拔模角度经过反复调整，既满足冲压成型的工艺要求，不会出现拉伸开裂、起皱等工艺缺陷，也尽可能压缩了壳体的整体高度，为动力总成在机舱内的布置留出更多余量，适配不同车型的机舱布局需求。放油螺塞的位置设置在壳体底部的最低点，可保证保养时机油能够完全排空，避免旧机油残留污染新加入的润滑油，螺塞安装位置预留了足够的操作空间，方便维保人员使用工具完成放油操作，无需拆卸额外的周边附件。

　　从安装边界来看，这款油底壳的上部法兰面完全匹配缸体下沿的安装尺寸，法兰面的平面度控制在0.1mm以内，保证密封垫受压均匀，不会出现局部密封失效。壳体的外部轮廓避开了发动机周边的悬置支架、转向拉杆、副车架等部件，在发动机整机跳动的极限行程内，不会与周边部件发生运动干涉。壳体的壁厚经过强度校核，在满足整车NVH要求的前提下尽可能轻量化，降低动力总成的整体重量，同时壳体的抗冲击性能满足整车行驶要求，在车辆行驶过程中带起的碎石飞溅撞击下，不会出现壳体开裂、变形等问题。日常做发动机台架试验时，这款油底壳的结构可配合机油标尺准确显示油位，方便操作人员检查机油存量，也能通过壳体表面的温度反馈，辅助判断润滑系统的工作状态，排查机油温度异常等故障。
