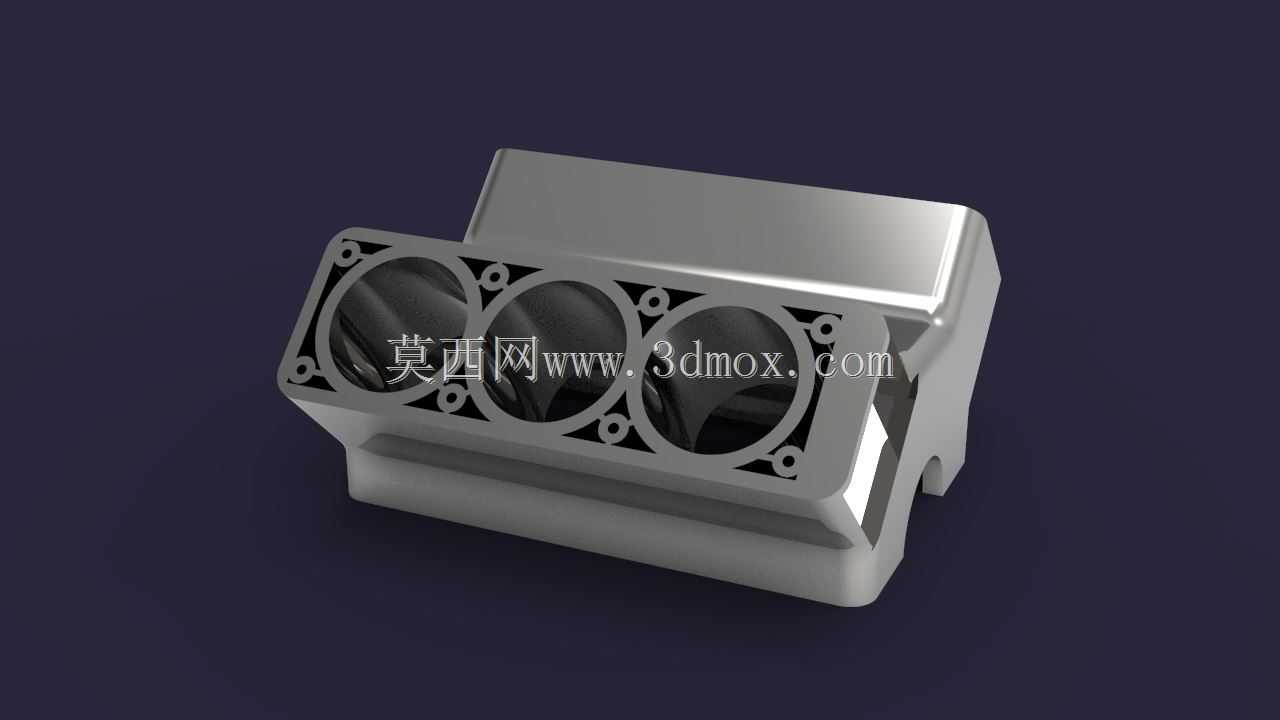

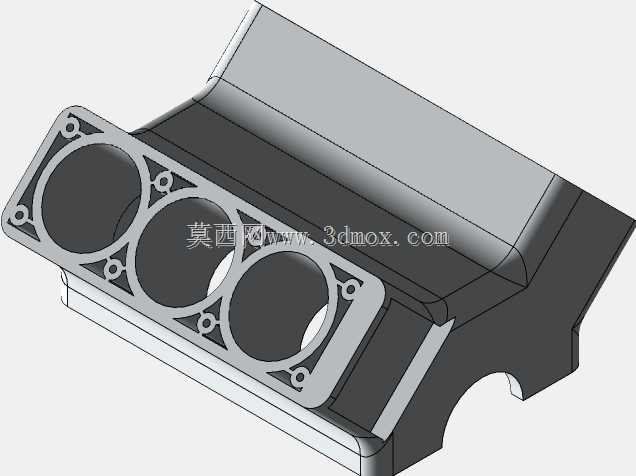

直列三缸汽车发动机缸体结构设计

这款直列三缸发动机缸体，是内燃机动力单元的核心承载基体，日常在小排量乘用车、混动车型动力总成、小型非道路作业机械的动力配置中应用十分广泛，它承担着为曲柄连杆机构、配气机构、冷却润滑系统附件提供安装定位基准的核心作用，所有动力输出相关的运动部件，都要依托缸体的刚性支撑完成往复与旋转运动的转换。从实际工况需求出发，设计时首先要兼顾缸体的结构刚性与轻量化平衡，直列三缸的缸孔采用等间距排布，相邻缸孔之间的壁厚预留了足够的冷却水道空间，避免连续做功时缸壁热变形量超差，导致活塞环密封失效、机油窜烧等常见故障。缸体上部的缸孔安装面加工有均匀分布的螺栓孔位，用于匹配气缸盖的安装定位，孔位的位置度公差严格控制在0.02mm以内，保证缸垫压紧时的密封压力均匀分布，不会出现高压燃气冲蚀缸垫的问题。缸体下部的曲轴箱部分采用龙门式结构设计，相比平分式曲轴箱拥有更高的弯曲刚性，能够承受三缸机做功时的一阶往复惯性力矩带来的交变载荷，主轴承座采用一体化铸造成型后再做精加工，每个主轴承盖都设计有定位销孔，保证曲轴安装后的同轴度符合设计要求，避免曲轴运转时出现偏磨、异响等问题。在冷却系统的结构设计上，缸体内部的水道采用分层导流设计，进水口布置在缸体前端侧面，冷却液进入后首先环绕每个缸孔的外壁流动，再通过缸体顶面的通水孔进入气缸盖的水套，这种设计能够保证每个缸筒的冷却均匀性，不会出现前后端缸体温差过大导致的热应力集中。润滑系统的主油道采用贯穿式设计，布置在缸体侧面的加强筋内部，从机油泵输出的压力机油通过主油道分配到各个主轴承、凸轮轴轴承、活塞冷却喷嘴的位置，每个油道分支的孔径都经过流量匹配计算，保证高转速工况下各个摩擦副都能得到足够的机油润滑与冷却。安装边界方面，缸体前端面预留了正时链罩、水泵、机油泵的安装定位面与螺栓孔位，后端面设计有飞轮壳与变速器的连接定位止口，两侧面分别布置了发动机悬置安装支架、机油滤清器、起动机、进排气歧管相关附件的安装位点，所有安装面的平面度公差都控制在0.05mm以内，保证附件安装后的密封性能与定位精度。外形轮廓上，这款三缸缸体相比同排量四缸缸体长度更短，能够适配横置前驱车型的紧凑机舱布局，也能满足混动系统中发动机与电机集成布置的空间需求，缸体外部的加强筋布置既提升了整体结构刚性，也能在一定程度上降低缸体表面的辐射噪声，优化动力总成的NVH表现。在实际建模过程中，所有的铸造圆角、拔模斜度都按照量产铸造工艺的要求做了预留，避免出现铸造时的应力集中或者拔模困难的问题，加工面与非加工面的区分清晰，各个孔系的加工余量都按照常规机加工工艺要求做了预留，能够直接用于后续的工艺仿真、铸造模具设计或者教学演示使用。
