直径100mm滚花防滑调节旋钮结构

在工业控制机柜、试验台架、中小型机电设备的手动调节场景里，这类直径100mm的旋钮是非常常见的手动操作部件，不同于小尺寸的精密电位器旋钮，大尺寸的设计本身就是为了需要更大操作力矩、更明确操作反馈的调节工位准备的。日常做设备结构布局的时候，很多新手工程师容易忽略操作件的人机交互边界，比如把小旋钮装在需要戴劳保手套操作的工位上，操作人员根本没法精准拧动，要么滑手要么调节精度达不到要求，而这个尺寸的旋钮，刚好适配戴厚手套操作的场景，外圈的滚花齿不是装饰性的纹理，每一道齿的弧度、齿间的间距都是经过实际操作验证的，手指搭上去的时候，指腹能刚好卡进齿槽里，哪怕手上沾了少量切削液或者灰尘，也不会出现打滑的情况。

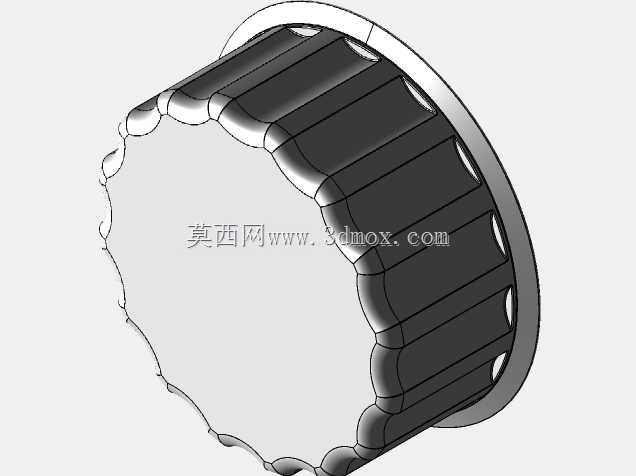

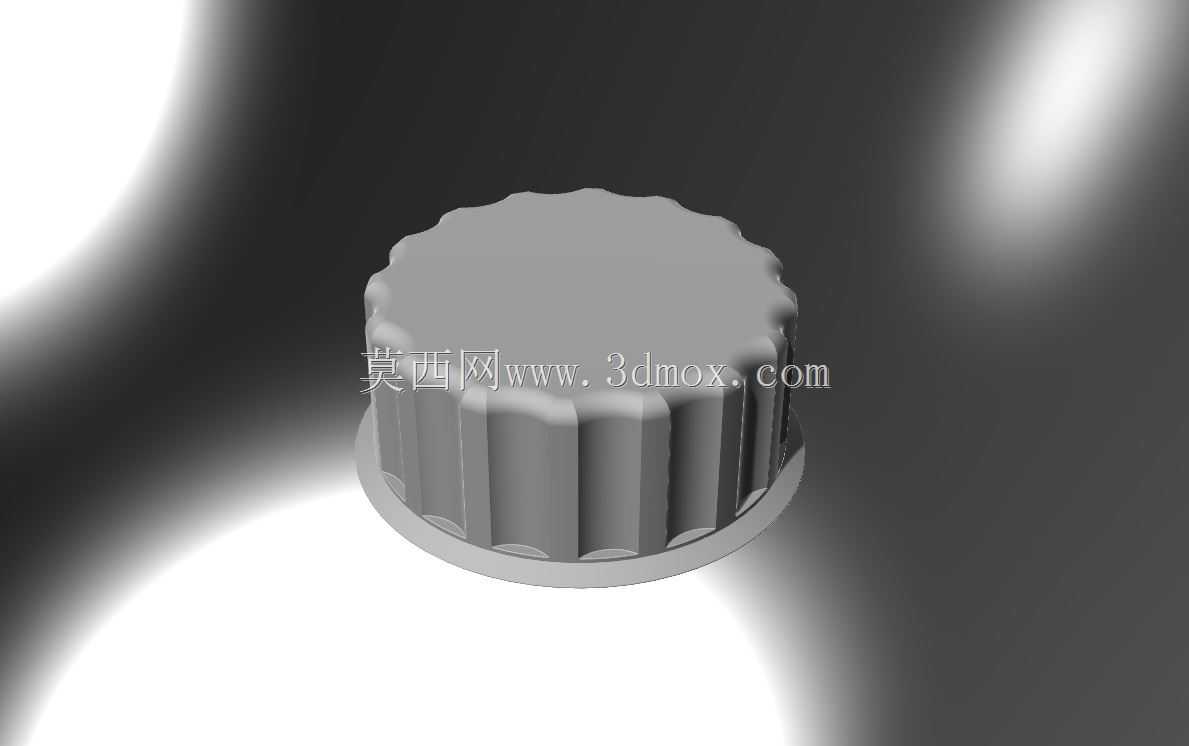

从结构设计的逻辑来看，这个旋钮采用了一体式的裙边支撑结构，底部的凸缘不是多余的设计，一方面是安装的时候能给内部的连接轴提供足够的包覆长度，避免旋钮和阀杆、调节轴连接的时候出现悬臂过长的问题，长期操作不会因为侧向力导致轴件弯曲；另一方面裙边在旋钮安装到位之后，能和安装面板之间形成均匀的间隙，不会因为面板表面的轻微不平整导致旋钮转动卡滞。顶部的平面区域没有做多余的标识凹槽，是预留了丝印或者激光打标的位置，方便后期根据设备的功能需求，标注调节方向、档位区间，不用额外做铭牌粘贴，避免长期操作摩擦导致标识脱落。

实际选型的时候，首先要确认安装边界，这个旋钮的外径是100mm，安装的时候要预留至少120mm的操作空间，也就是旋钮中心到周边柜体凸起、相邻操作件的距离不能小于60mm，不然操作人员拧动到最大角度的时候，指关节会碰到周边的部件，影响操作流畅度。内部的连接孔位可以根据实际匹配的调节轴做适配，不管是和调节阀的阀杆连接，还是和电位器、波段开关的轴配合，都可以通过顶部的紧定螺丝孔做锁紧，不会出现长期转动之后松脱的问题。外圈的滚花采用的是直纹加圆弧过渡的设计，相比尖锐的网纹滚花，这种设计不会在长期操作的时候磨破手套，也不容易积存灰尘和油污，日常设备维护的时候，用车间的压缩空气一吹就能把齿缝里的杂物清理干净，不需要特意拆解擦拭。

很多人觉得旋钮是很简单的结构件，实际上在工业场景里，操作件的可靠性直接影响设备的操作效率和安全，比如设备调试的时候需要微调参数，如果旋钮打滑，很容易导致参数调节过量，轻则调试返工，重则引发设备运行故障。这个旋钮的壁厚设计是均匀过渡的，从外圈的齿根到底部的安装座，壁厚没有出现突变，不管是采用机加工还是注塑工艺生产，都不会出现应力集中的问题，长期承受操作扭矩也不会出现开裂。齿形的高度做了合理控制，没有做过高的齿来追求防滑效果，过高的齿不仅会增加生产时的材料消耗，还容易在设备搬运、安装的时候被磕碰损坏，导致局部齿形缺失影响防滑手感，现在的齿高刚好能提供足够的摩擦力，同时磕碰之后不容易出现崩缺，哪怕有轻微的碰撞变形，也不会影响整体的操作手感。

在不同的应用场景里，这个旋钮的适配性也很强，比如在通风管道的风阀调节工位，不需要太精密的调节，但是需要足够的操作力矩来克服阀板的风阻，这个尺寸的旋钮刚好能提供足够的力臂，操作人员不用借助额外的工具就能轻松扳动阀板；在小型试验设备的压力调节工位，旋钮的转动阻尼可以通过内部的配合公差调整，转动的时候有均匀的阻尼感，能让操作人员清晰感知调节的幅度，不会因为转动太顺滑导致调节过位。安装的时候只需要在面板上开对应尺寸的安装孔，把旋钮的连接轴穿过孔位，从背面用螺母锁紧就可以完成固定，不需要额外的安装支架，能减少结构件的数量，降低设备的装配成本。日常维护的时候也不需要特意加注润滑油，旋钮和面板之间的间隙足够，哪怕是在多粉尘的车间环境里，粉尘进入间隙也不会导致旋钮卡滞，转动的时候粉尘会顺着裙边的缝隙自动排出，适应不同的工业作业环境。
