起重吊装用吊环螺栓连接固定支架

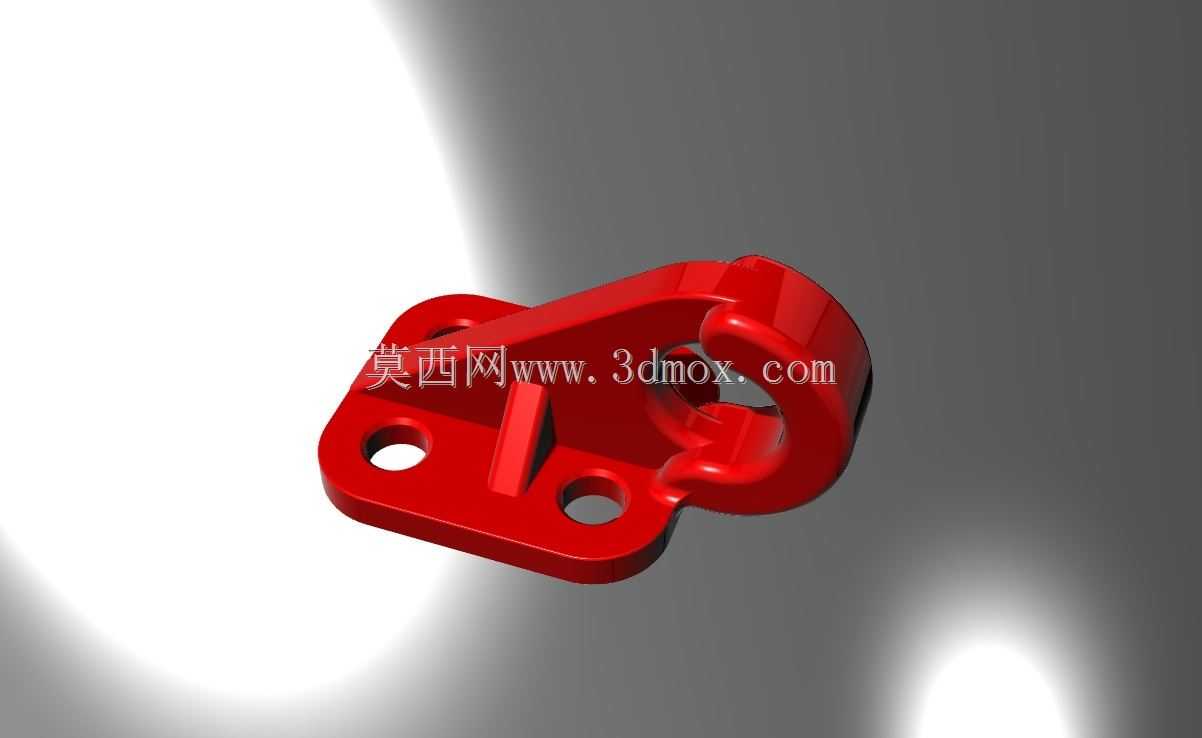

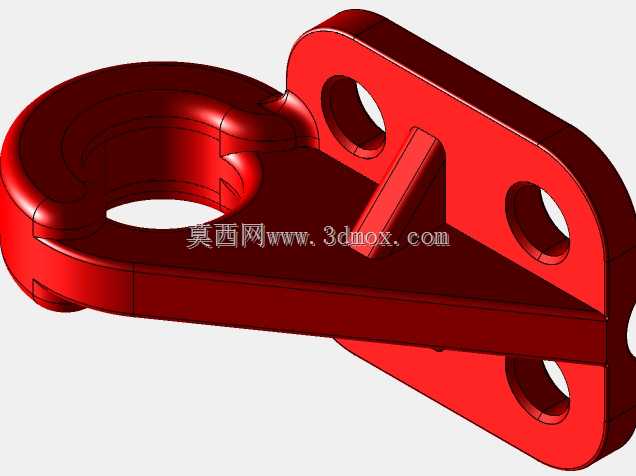

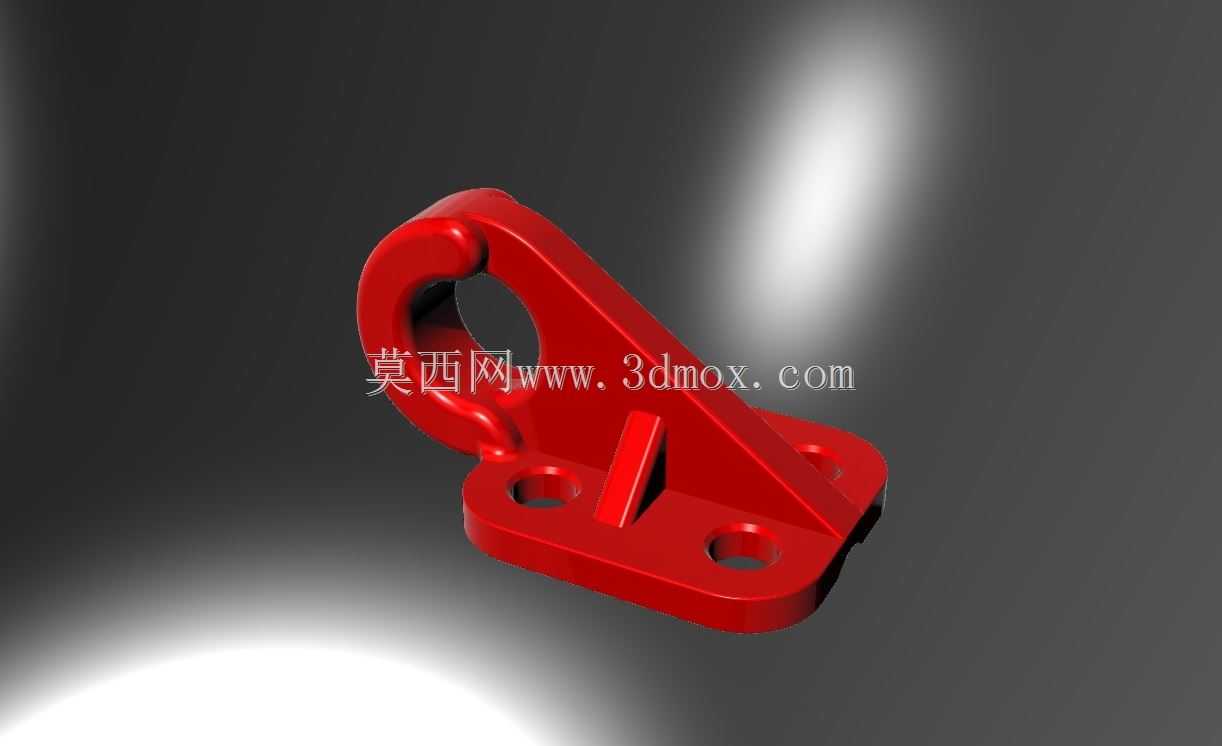

在车间重型构件转运、户外设备安装吊装、生产线重型工装移位这类作业场景里，这类吊环螺栓支架是很常见的受力连接件，它的核心作用是为吊环螺栓提供可靠的安装承力基础，把单点吊装的拉力均匀分散到安装基体上，避免吊点直接焊接或者单孔固定带来的应力集中、基体撕裂风险。很多现场作业里，不少施工人员图省事直接在设备壳体上焊吊耳，要么焊接热影响区导致壳体变形，要么吊点受力方向不对直接扯裂焊缝，这类成型的支架就是为了规避这类现场施工的不规范问题，出厂就做好了受力结构优化，直接通过螺栓固定在设备预设的安装位就能使用，不需要现场焊接作业，适配很多不允许动火作业的安装场景。从结构设计来看，这个支架采用一体化铸造成型后做表面喷涂处理，整体没有拼接焊缝，避免了焊缝位置的应力薄弱点。上部的吊环连接位做了圆滑过渡的圆弧钩型结构，不是生硬的直角开孔，这个细节是为了适配吊环螺栓的环部转动，当吊装过程中吊索角度出现小幅偏移时，吊环可以顺着圆弧面做小角度自适应偏转，不会因为硬接触把吊环的剪切力直接作用在支架开孔边缘，很多早期的直角开孔吊点支架，就是因为没有做这个过渡圆弧，多次吊装后开孔位置出现应力裂纹，最终导致吊点断裂。下部的安装底板做了三个安装孔位，呈三角形排布，相比两孔固定的结构，三角形排布的孔位可以抵抗吊装过程中的扭转力，当吊点受侧向力时，三个固定螺栓可以同时分担剪切载荷，不会出现两孔固定时绕两孔连线翻转的问题。底板和上部吊耳连接的位置，加了一道纵向加强筋，这个加强筋的厚度比底板厚2毫米左右，从吊环受力的根部一直延伸到底板的远端，刚好把吊环传递下来的竖直拉力顺着筋板分散到底板的整个安装面，不会让吊耳根部因为应力集中出现断裂。从安装边界来看，这个支架的底板是平整的安装面，三个安装孔的沉头深度刚好适配常用的内六角圆柱头螺栓，安装后螺栓头不会突出底板表面，保证支架和安装基体完全贴合，不会出现虚接的情况。吊环连接位的内孔尺寸适配标准规格的吊环螺栓，间隙控制在0.2毫米左右，既不会因为间隙过大导致吊环晃动产生冲击载荷，也不会因为间隙过小导致吊环转动卡滞。在实际选型使用的时候，需要注意这个支架的受力方向是沿着吊环孔的中心竖直方向，不能长期承受横向的大载荷冲击，安装时三个固定螺栓必须按照相同的扭矩拧紧，保证每个螺栓的预紧力一致，避免单个螺栓受力过大被剪断。另外支架表面的红色涂层不仅是做防锈处理，也能在日常巡检的时候很直观地看到表面有没有出现裂纹、变形的情况，一旦涂层出现开裂的位置，就说明内部结构已经出现塑性变形，需要及时更换，避免吊装过程中出现坠物风险。很多设备出厂时会在壳体的预设吊装位预装这类支架，相比焊接吊耳，这类可拆卸的支架在设备运输到位后，如果不需要保留吊点，可以直接拆除，不会在设备表面留下焊疤，也不会影响设备的外观和后续的外围部件安装。在一些需要频繁移位的工装夹具上，这类支架也可以作为长期吊点使用，因为它的一体化结构抗疲劳性能比焊接吊耳好很多，反复吊装几百次也不会出现焊缝开裂的问题。设计这个结构的时候，还特意把吊环的连接位做了偏心处理，让吊点的中心刚好落在三个安装孔的形心位置，这样吊装的时候整个支架的受力是均匀的，不会出现一侧螺栓受力偏大的情况，这个细节很多非标的自制吊点经常忽略，最后导致吊点安装后吊装时设备倾斜，需要反复调整吊索长度。
