带针式滑轮传动组件结构设计

项目分类:3D模型 发布时间:2021-10-16 ID:326627
  • 带针式滑轮传动组件结构设计
  • 带针式滑轮传动组件结构设计
  • 带针式滑轮传动组件结构设计

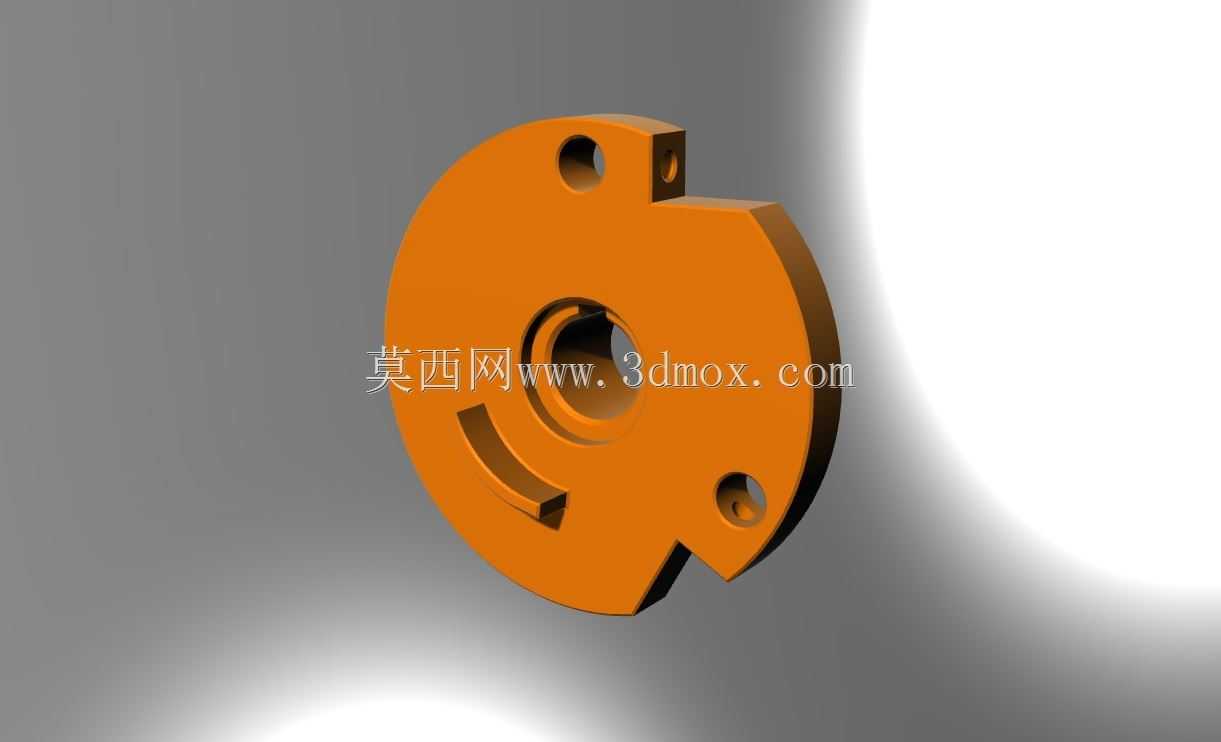

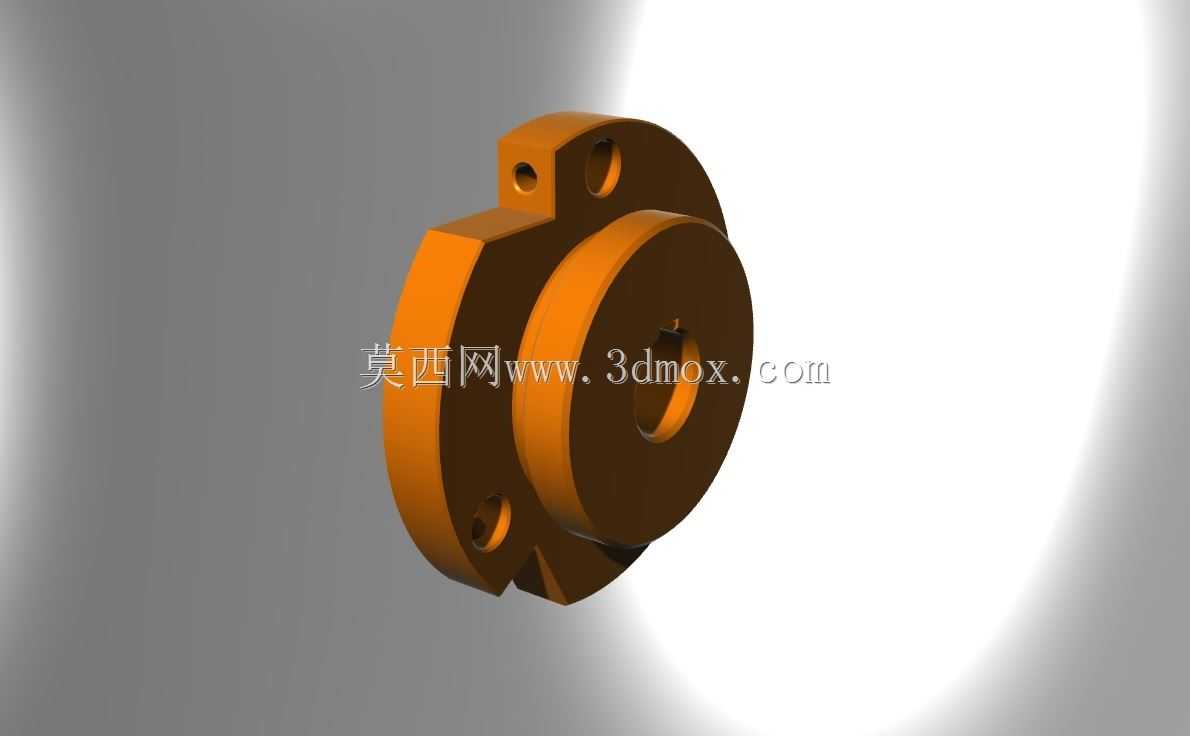

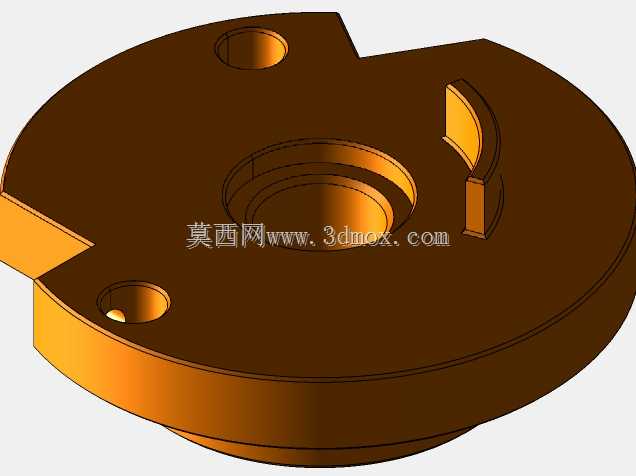

在轻载间歇传动的工装夹具、小型纺织机械走丝机构、3D打印耗材导向送进单元这类对安装空间有严格限制的场景里,这类带针结构的滑轮往往能替代传统的键连接滑轮,省去额外的键槽加工工序,同时在小扭矩传递场景下保证周向固定的可靠性。从实际装配边界来看,轮体采用盘式叠加结构,主体轮缘做了加厚圆弧过渡,用来适配圆截面的柔性传动带,比如尼龙丝、细钢丝绳或者聚氨酯圆带,轮缘的圆弧曲率和常用的3-5mm直径柔性带完全匹配,能避免传动过程中出现带体跑偏、脱槽的问题,减少运行过程中的带体磨损。轮体一侧的凸台结构是安装定位基准,凸台外径和安装座的预留孔采用间隙配合,装配时可以直接卡入安装座孔位,不需要额外做径向定位调整,凸台的轴向长度比安装座板厚小0.2-0.3mm,锁紧后不会出现凸台顶死、轮体卡滞的问题。轮体上的针状定位结构不是传统的圆柱销,而是和轮体一体加工的凸针,凸针的位置分布在轮体安装侧的端面上,对应安装座上的预留定位孔,当轮体套入安装轴之后,凸针直接卡入定位孔,不需要额外加工键槽,就能传递额定范围内的扭矩,这种设计特别适合小扭矩、需要频繁拆装维护的工位,比如小型绕线设备的导向轮,日常维护更换轮体的时候,只需要松开轴向锁紧件,直接拔下轮体就能更换,不需要拆卸周边的传动部件,能大幅缩短设备维护的停机时间。设计过程中特意在轮体的非安装侧做了减重凹腔,在保证轮体整体结构强度的前提下,尽可能降低轮体自身的转动惯量,对于高速轻载的传动场景来说,更低的转动惯量意味着启停过程中对传动带的冲击更小,能有效延长柔性传动带的使用寿命,同时减少驱动端的动力损耗。轮体上的两个安装孔做了沉头处理,轴向锁紧件可以完全埋入沉孔内,不会突出轮体端面,避免运行过程中剐蹭周边的走线或者传动部件,沉孔的深度刚好覆盖标准内六角螺丝的头部高度,装配后螺丝头部和轮体端面齐平,没有突出的结构件,能缩小整个传动单元的安装空间。从受力角度分析,轮体的轮缘和轮毂之间做了斜向加强筋连接,不是实心盘结构,加强筋的厚度根据额定负载做了匹配,在承受径向张紧力的时候,应力会沿着加强筋均匀分散到轮毂位置,不会出现轮缘和轮毂连接位置应力集中断裂的问题,实际测试中,在额定150N的径向张紧力下,轮体的形变量小于0.02mm,完全满足轻载传动的精度要求。这类带针滑轮的安装适配性很强,不需要定制特殊的安装轴,采用标准的光轴就能完成装配,轴向定位依靠轴端的卡簧或者锁紧螺母,周向定位依靠一体成型的凸针,相比传统的键连接滑轮,零件数量更少,装配工序更简单,对于批量组装的小型自动化设备来说,能有效降低装配的人工成本,同时减少因为键槽加工误差带来的装配不良问题。在实际使用场景中,这类滑轮还可以作为导向轮使用,比如在细线缆的牵引工位,轮缘的圆弧槽可以对线缆起到导向作用,端面上的凸针结构可以配合安装座上的检测片,作为转速检测的触发点,不需要额外在轮体上粘贴检测码盘,一体结构的凸针在长期运行中不会出现脱落、移位的问题,转速检测的稳定性更高。轮体的所有棱角位置都做了R0.5的圆角处理,没有尖锐的毛刺棱角,装配过程中不会划伤操作人员,也不会割伤接触的柔性传动带或者线缆,细节处理完全符合机械装配的安全规范。
