带安装支架的喉托结构件设计

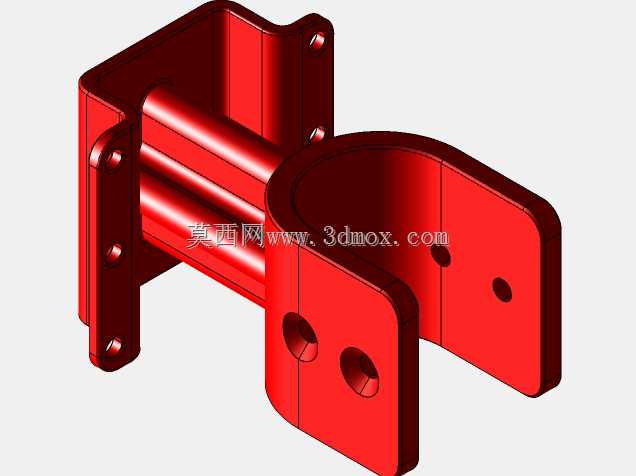

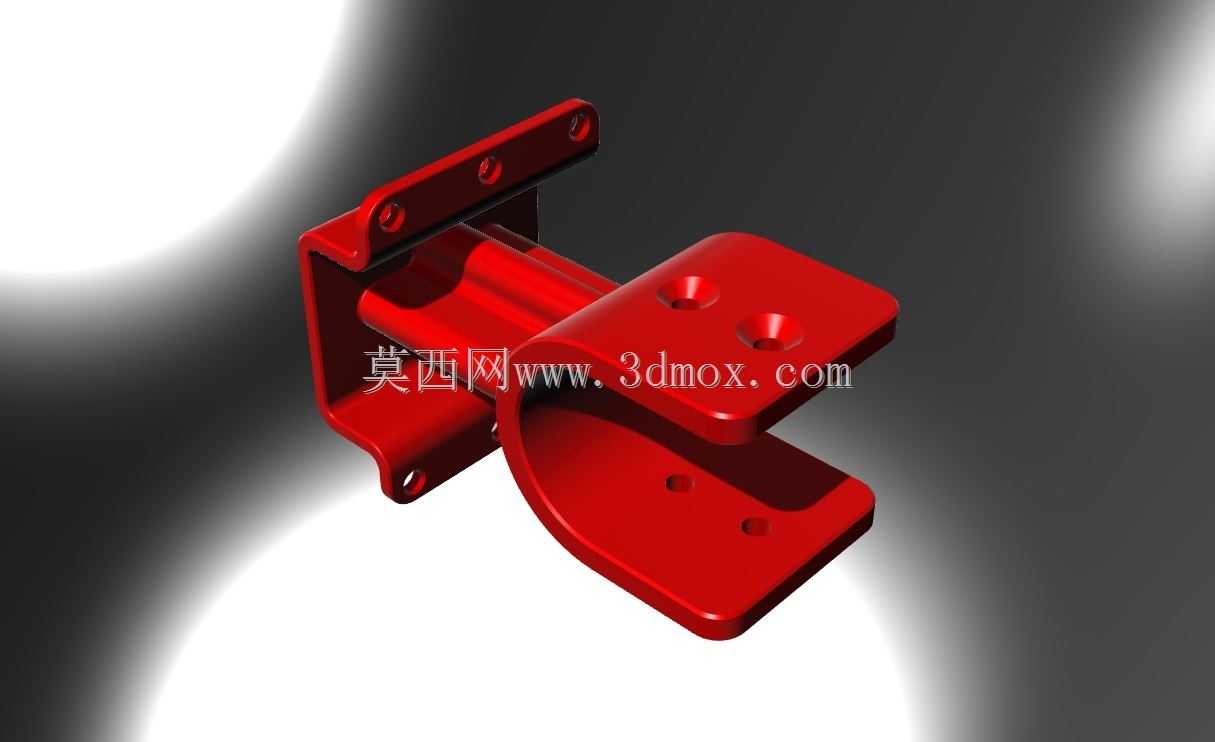

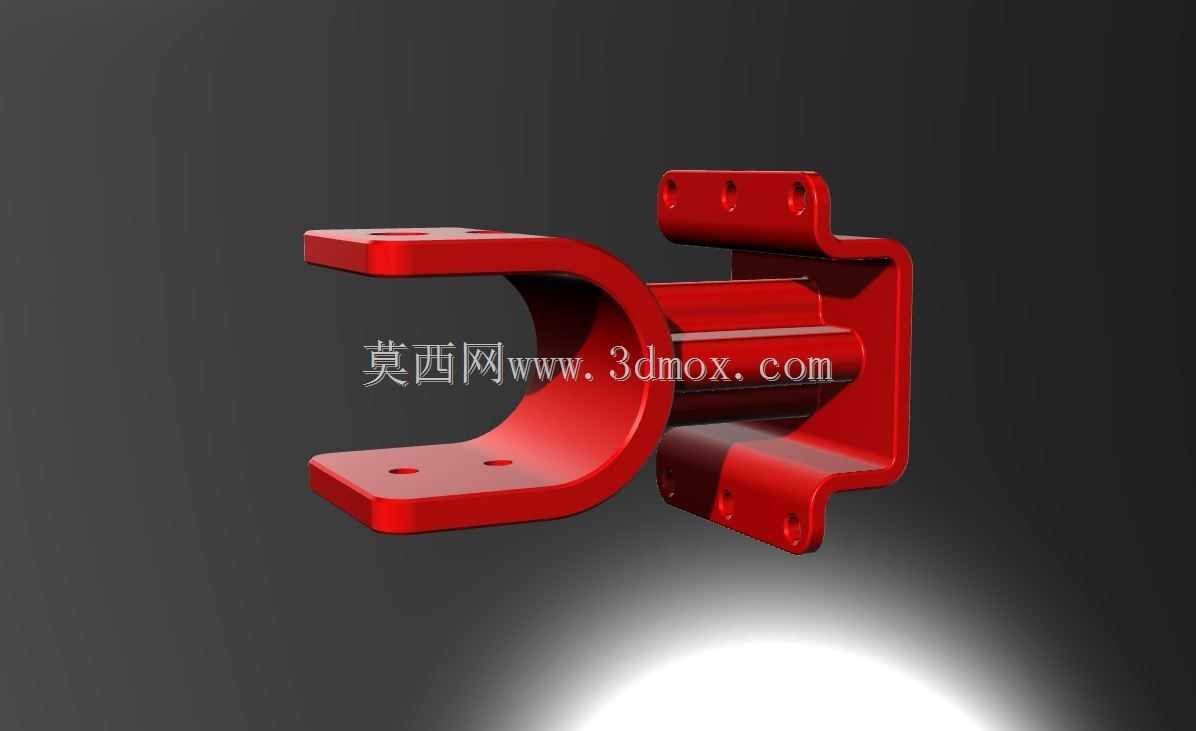

在流体输送管路的布设场景中，这类带支架的喉托是管路固定系统里的核心支撑部件，主要应用在工业气动回路、液压管路排布、小型设备内部管线固定的工况中，区别于普通管夹的单一抱紧功能，这款喉托集成了安装基座与抱紧托体的一体化结构，不需要额外搭配转接支架就能直接完成与设备机架、安装面板的固定，能有效减少管路支撑的装配零件数量，降低现场安装的工序复杂度。从实际使用的功能特性来看，该喉托的托体部分采用半圆弧包覆结构，圆弧面的曲率适配对应通径的软管或硬管外壁，安装后能与管路外壁形成足够的接触面积，避免局部应力集中造成的管路外壁压损，尤其是针对橡胶类柔性软管，大接触面积的托举结构能防止管路长期受振动出现的局部凹陷、弯折堵流问题。托体上预留的两组沉头安装孔，用于穿设紧固件将上压片（配套使用时）与托体锁紧，实现对管路的环抱固定，沉孔结构能保证紧固件安装后端面不突出托体表面，避免与周边其他零部件产生运动干涉。设计思路上，这款喉托将安装支架与托体做了一体化折弯成型的结构设计，支架部分采用L型折弯结构，一侧的竖直安装板上预留了三个等距分布的安装孔，可直接通过螺栓固定在竖直的设备立面、机架型材侧壁上，水平延伸的托臂部分与圆弧托体顺滑过渡，折弯处做了圆角处理来消除应力集中，避免长期受管路载荷、设备运行振动出现的折弯处断裂问题。从安装边界来看，支架竖直安装面的三个孔位呈三角形分布，相比单排两孔的固定方式，三角形排布的安装孔能提供更好的抗扭转性能，当管路内流体产生脉冲振动、或者设备整体有移动颠簸时，支架不会因为受周向扭矩出现松动偏转。托体部分的开口方向与支架安装面呈垂直布局，安装后管路走向与安装立面平行，能最大化节省设备内部的布设空间，适合在空间紧凑的设备舱、控制柜内部的管路排布中使用。在结构细节处理上，所有的棱边都做了倒角去毛刺处理，一方面能避免安装过程中划伤操作人员，另一方面也防止尖锐棱边割伤管路外壁，尤其是针对带编织层的液压软管、气动软管，光滑的接触边缘能避免长期摩擦造成的编织层破损、管路泄漏问题。托体上的安装孔位位置经过受力校核，孔位中心距离圆弧托面的距离足够，锁紧紧固件时不会因为压力过大造成托体变形，保证抱紧力均匀分布在管路接触面上。实际选型使用时，需要匹配对应管路的外径来选择适配的喉托规格，安装时先将支架通过螺栓固定在预设的安装基面上，确认支架安装牢固无晃动后，将管路放置在圆弧托槽内，再盖上配套的上压片，穿入锁紧螺栓逐步对称拧紧，避免单侧受力过大造成托体偏斜、管路被挤压变形。这类一体化喉托相比分体式的管夹加支架组合，整体刚性更好，在有持续振动的工况下，不会出现支架与管夹连接松动的问题，长期使用的可靠性更高，适合在自动化生产线的气路排布、小型液压站的管路固定、移动设备内部的管线紧固场景中使用，能有效梳理管路走向，避免管路之间相互摩擦、晃动产生的磨损与噪音，提升整个管路系统的运行稳定性。
