带铰接接头的法兰式安装连接支架

项目分类:3D模型 发布时间:2021-10-16 ID:326631
  • 带铰接接头的法兰式安装连接支架
  • 带铰接接头的法兰式安装连接支架
  • 带铰接接头的法兰式安装连接支架

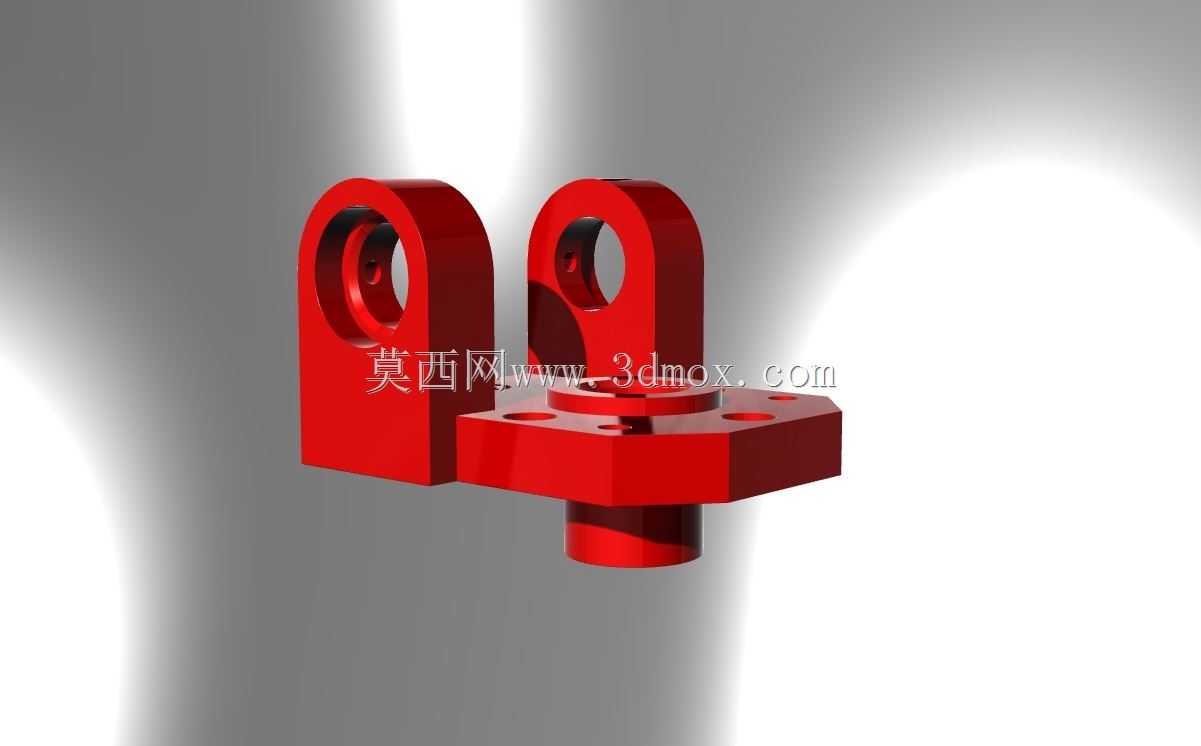

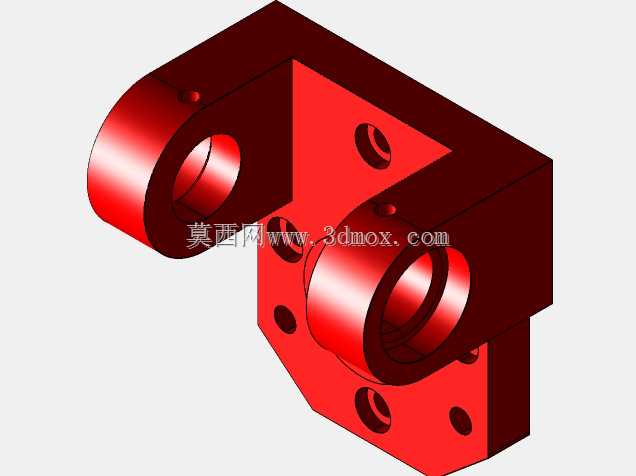

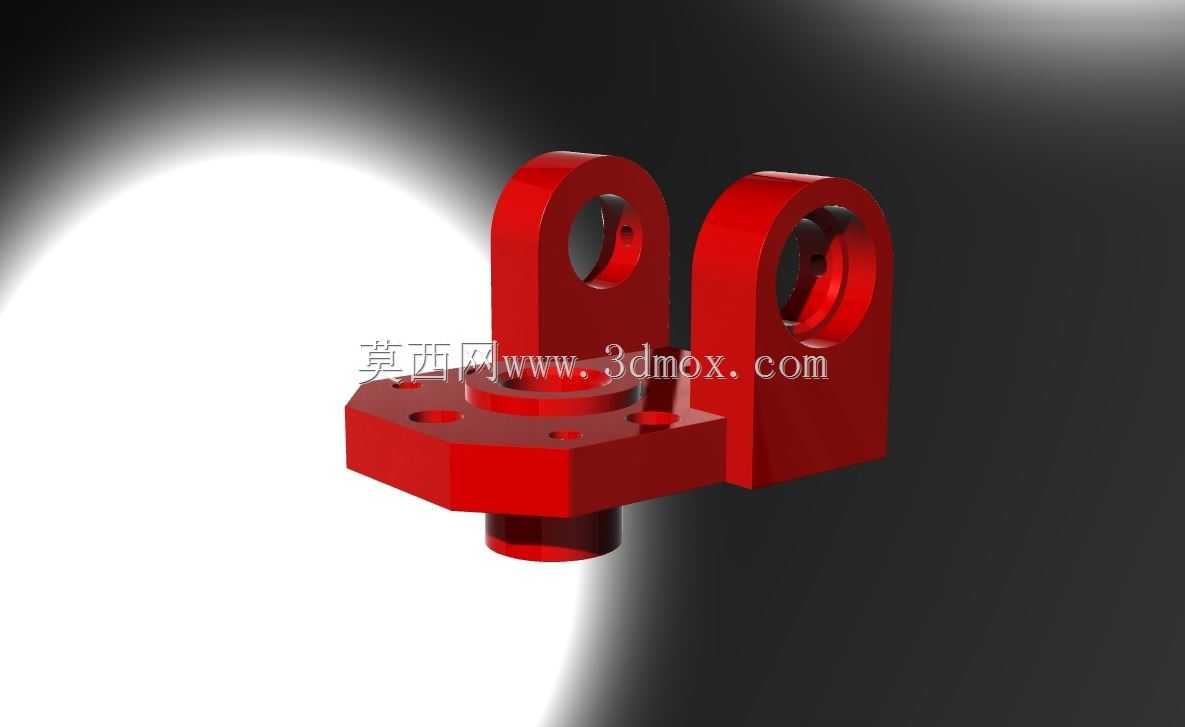

这类带铰接接头的支架,在工业自动化生产线、流体管路布设、小型执行机构安装场景里十分常见,主要承担两个核心作用:一是作为底部安装基准,通过法兰面的安装孔将整个构件固定在设备基座、机架面板或者预制安装台面上,二是通过上部两个带铰接孔的立耳结构,为需要小角度摆动的连杆、管路接头、小型气动执行元件提供铰接支撑点位,避免被连接件在运行过程中出现硬连接憋卡、应力集中断裂的问题。从结构设计逻辑来看,底部采用带切边的法兰盘结构,并非整圆形设计,切边的作用是在密集安装场景下减少相邻构件的安装干涉,同时法兰盘上均匀布设的沉头安装孔,能让内六角螺栓安装后螺栓头完全沉入沉孔内,不会突出法兰表面,避免后续外接部件安装时出现平面度不足的问题;法兰中心向下延伸的圆柱定位段,在安装时可以先插入基座上的预制定位孔内完成预定位,不需要操作人员反复调整支架的同轴度,能大幅缩短现场装配的调校时间,降低安装对位的难度。上部两个立耳并非对称等高设计,靠近法兰中心的立耳厚度更大,铰接孔内预留了衬套安装的台阶位,主要承受铰接构件传递的径向载荷,外侧立耳厚度稍薄,铰接孔为光孔设计,主要起到铰接轴的轴向限位作用,两个立耳的铰接孔保持严格同轴,同轴度公差控制在0.02mm以内,避免铰接轴穿入后出现卡滞、转动阻力过大的问题,立耳与法兰底座的衔接位置做了大圆弧过渡处理,没有尖锐的直角应力集中点,能在承受交变摆动载荷时减少应力集中导致的焊缝开裂、基体断裂风险。从安装边界尺寸来看,底部法兰的最大外切圆直径适配常规的40mm、50mm规格的安装基座,法兰上的安装孔孔距符合通用机械安装的孔距标准,不需要在现场对安装基座进行二次扩孔或者重新打孔,上部两个立耳的铰接孔内径适配直径8mm、10mm的标准铰接销,立耳之间的开档间距适配厚度12mm以内的铰接接头,能直接和市面上常规的小型鱼眼接头、连杆端头配套使用,不需要额外加工转接件。在实际选型使用时,需要注意支架的承载方向,这类支架的主要承载方向为垂直于铰接孔轴线的平面内的摆动载荷,不适合承受沿铰接轴轴向的大载荷冲击,如果应用在有振动的设备场景中,可以在铰接孔内加装自润滑铜衬套或者工程塑料衬套,减少铰接轴和支架本体的磨损,延长构件的使用寿命,底部法兰安装时要保证安装基座的平面度不低于0.1mm,避免法兰锁紧后支架本体出现翘曲变形,导致上部铰接孔的同轴度超差,影响铰接部件的正常转动。这类支架的建模过程中,需要重点管控几个关键尺寸的公差:一是两个铰接孔的同轴度,二是法兰安装面到铰接孔中心的高度尺寸公差,三是法兰定位圆柱段和法兰安装面的垂直度,这些尺寸如果出现超差,会直接导致后续装配时出现铰接件转动卡滞、安装定位不准、连接螺栓无法穿入等问题,建模时可以先绘制底部法兰的轮廓草图,拉伸生成法兰基体和定位圆柱,再以上部安装面为基准绘制两个立耳的草图,拉伸生成立耳结构后,通过同轴度约束保证两个铰接孔的位置精度,最后对所有锐边进行倒钝处理,对衔接位置添加过渡圆角,还原实际加工的工艺特征,避免模型出现不符合加工工艺的尖锐直角结构。
