螺旋进给式平行夹持虎钳三维设计

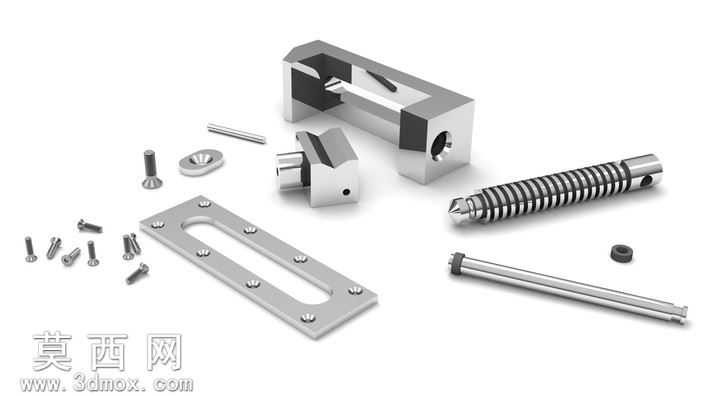

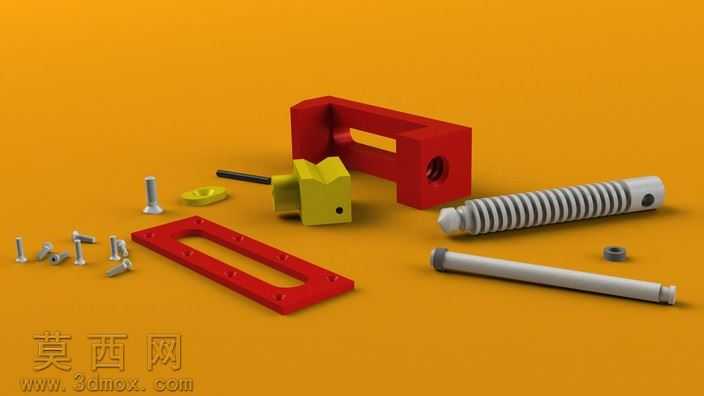

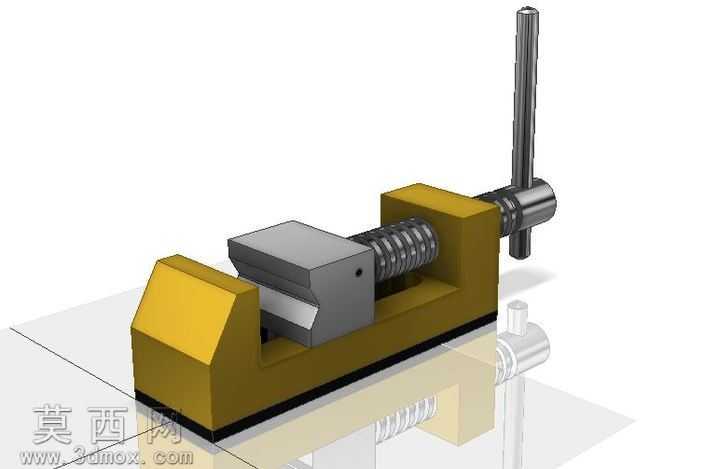

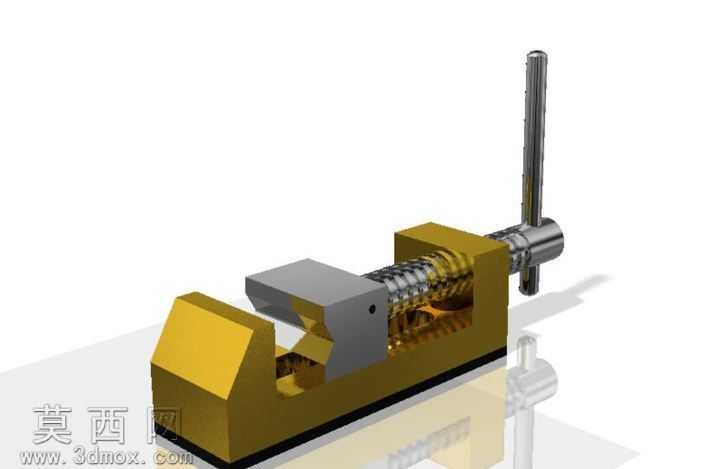

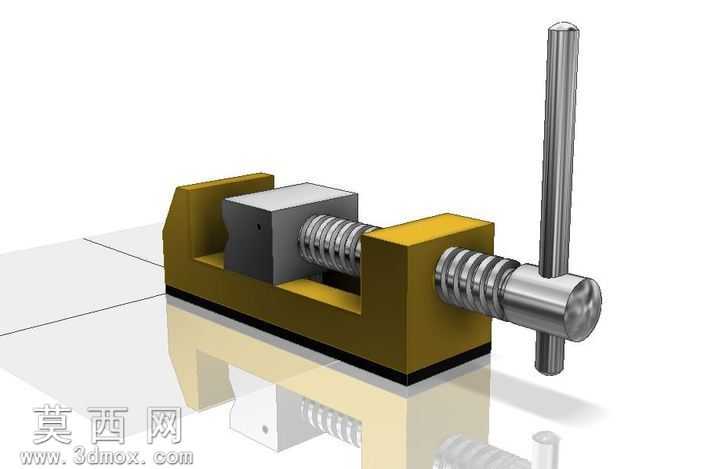

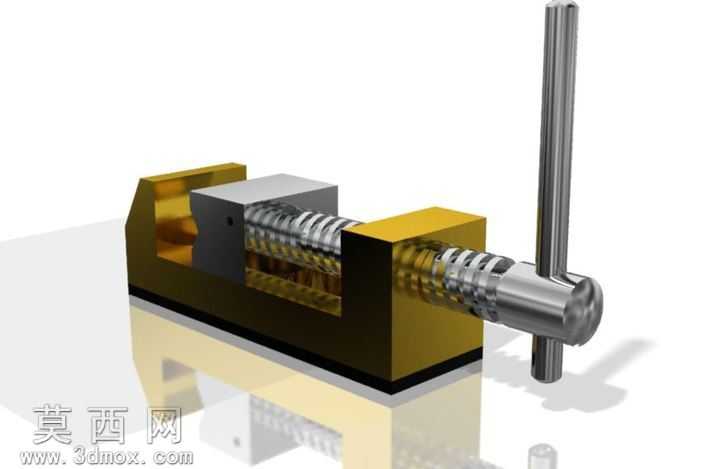

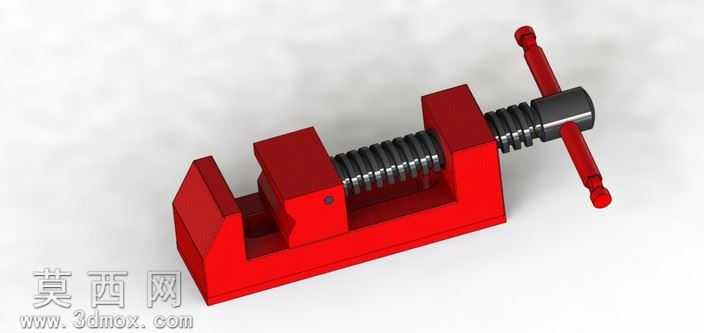

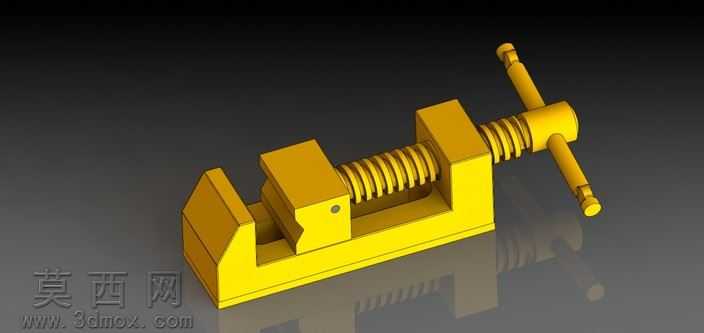

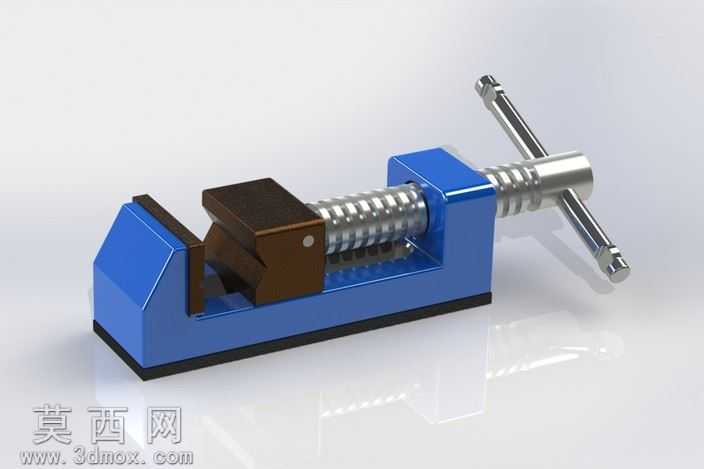

本作品为螺旋进给式平行虎钳的三维建模设计，整体采用参数化建模思路完成全结构构建，建模过程中严格遵循机用虎钳的实际装配逻辑与尺寸比例，对固定钳身、活动钳身、传动丝杠、复位弹簧、T型转动手柄、钳口防滑结构等所有零部件进行了独立建模与装配约束校验，确保各部件运动逻辑符合实际使用工况。渲染阶段采用金属哑光漆材质模拟工业级虎钳的漆面质感，对丝杠螺纹、弹簧螺旋结构等细节部位做了高精度曲面处理，避免螺纹面出现破面、变形等建模瑕疵，同时通过环境反射与光影调整，突出虎钳整体的厚重金属质感与结构立体感。结构设计上，固定钳身作为整体承载基座，设置有贯通的丝杠安装槽与活动钳身导向滑轨，保证活动钳身沿滑轨做精准直线运动，实现钳口的平行开合；传动丝杠与活动钳身采用螺纹配合结构，端部搭配T型手柄降低操作力矩，同时在丝杠外侧套设复位弹簧，可在松开虎钳时推动活动钳身快速复位，提升装夹操作效率；钳口部位设计有V型夹持槽与防滑齿结构，既可以装夹规则方形工件，也能稳定夹持圆柱形轴类零件，适配多类型工件的装夹需求。建模过程中对所有配合面做了公差预留模拟，还原实际产品的装配间隙，避免出现运动干涉问题，整体模型结构完整，细节还原度高，可作为工装夹具设计参考、机械结构教学演示素材使用，清晰展现了螺旋传动夹紧机构的工作原理与平行虎钳的典型结构组成。
