航模滑翔机伺服线材固定线夹结构

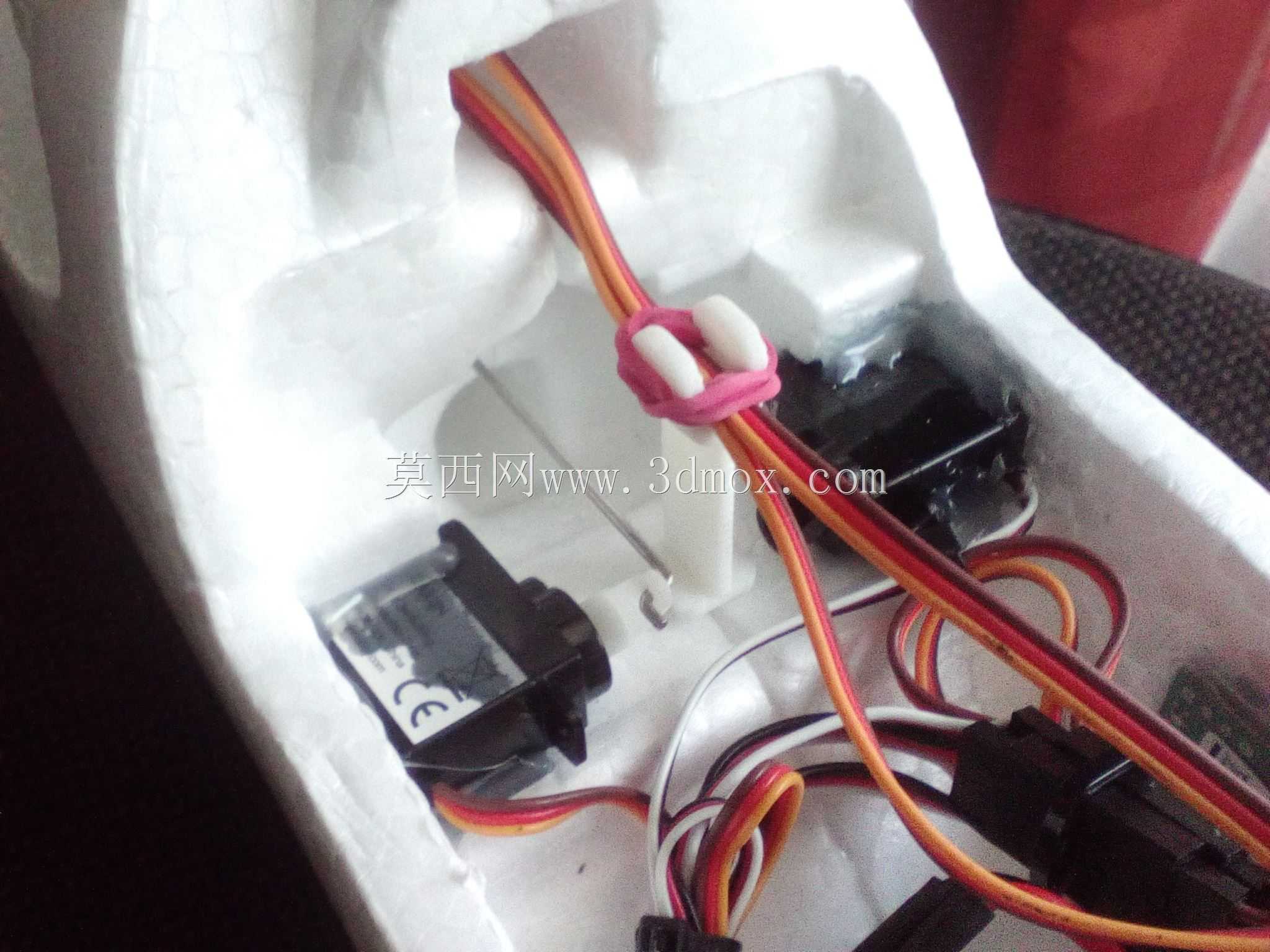

　　在固定翼航模尤其是泡沫材质滑翔机的装机调试环节，舵机伺服线的走线固定一直是容易被忽略却直接影响飞行可靠性的细节——不少模友装机时习惯用扎带、胶带直接把舵机线捆在泡沫机身上，不仅拆装维护麻烦，飞行中机身振动还容易导致线材移位，剐蹭到往复运动的伺服舵机摇臂，轻则磨破线皮造成信号中断，重则卡滞舵机引发飞行事故，这款线夹正是针对这类实际装机痛点设计的专用理线零件。

　　从实际适配场景来看，这款线夹针对Flyzone Calypso、Hype Relax II、Robbe Arcus II这类常见的入门及进阶泡沫滑翔机的机身内部走线空间做了适配，这类机型的舵机通常埋装在泡沫机翼或机身的预埋舱位内，舵机引出的红橙黑三色伺服线需要沿泡沫内壁走线延伸至接收机位置，线夹的安装基面做了微弧贴合处理，能够完全贴合这类机型泡沫舱内壁的曲面，不会出现安装后翘边、硌压线材的问题。

　　功能设计上，线夹采用双卡槽过线结构，区别于普通单槽线夹只能固定单束线材的局限，它可以同时容纳2-3根标准规格的航模伺服线，卡槽内侧做了0.2mm的微凸防滑筋，线材卡入后不会因为飞行中的持续振动出现窜动、脱出的情况；线夹的压线部位做了全圆角钝化处理，没有尖锐棱角，不会在长期振动环境下磨破伺服线的绝缘外皮，避免出现线芯短路、信号丢失的故障。

　　设计思路上完全贴合航模装机的实际操作逻辑，线夹整体采用轻量化设计，整体重量控制在0.3g以内，不会给滑翔机增加不必要的配重负担，对于对重量敏感的滑翔类航模来说，这类小零件的重量控制直接影响整机的重心配平与滑翔性能；安装方式上不需要额外打孔或者使用螺丝固定，配合泡沫胶或者双面胶即可直接粘贴在泡沫机身的内壁对应位置，不会破坏泡沫机身的结构强度，拆装调整走线位置时也不会在泡沫表面留下难以清理的残胶或破损。

　　从安装边界尺寸来看，线夹整体长度仅12mm，宽度6mm，压线部位的最大过线直径为4mm，完全适配航模常用的22AWG规格伺服线，安装时只需要确认走线位置距离伺服舵机摇臂的运动行程有3mm以上的安全间隙，将线材整理顺直后卡入线夹卡槽，再把线夹粘贴固定在机身内壁的平整位置即可，不需要复杂的定位或者工装辅助，普通模友徒手就能完成安装。

　　实际使用中，这类小零件能够大幅降低航模飞行中的走线故障概率，尤其是在滑翔机长时间留空飞行、机身持续受气流振动的工况下，稳定的线材固定能够避免线材移位干扰舵机运动，同时也能让机身内部的走线更加规整，后续更换舵机、调整接收机位置时，不需要重新梳理杂乱的线材，大幅提升装机与维护的效率。不同于工业设备上的重型理线夹，这款线夹的所有尺寸细节都围绕航模的小空间、轻量化、易安装的需求做了优化，没有多余的结构设计，每一处尺寸都匹配对应机型的内部走线空间，既能够实现可靠的线材固定，又不会占用过多的机身内部空间，影响电池、接收机等其他部件的安装布局。
