Flyzone Calypso滑翔机FPV搭载支架结构

　　这套FPV搭载支架是针对Flyzone Calypso滑翔机的机载影像拍摄需求开发的专用承载结构，主要用于固定滑翔机飞行过程中的第一视角拍摄设备，解决固定翼滑翔机航飞过程中影像设备的稳定固定、角度调节与振动缓冲问题，适配休闲航飞、航模赛事记录、飞行姿态复盘等多个实际使用场景。

　　从实际使用场景来看，滑翔机飞行过程中会遇到气流扰动、发动机振动、机动动作过载等复杂工况，普通的绑带式固定方式容易出现设备移位、画面抖动甚至设备脱落的问题，这套支架通过与滑翔机机身前部的预设安装位匹配，能够将摄像设备稳固固定在机身前部视野无遮挡的位置，避免机翼、机身结构进入拍摄画面，同时预留了走线空间，方便图传设备、供电线路的布设，不会和滑翔机的操纵舵机拉杆、动力线路产生干涉。

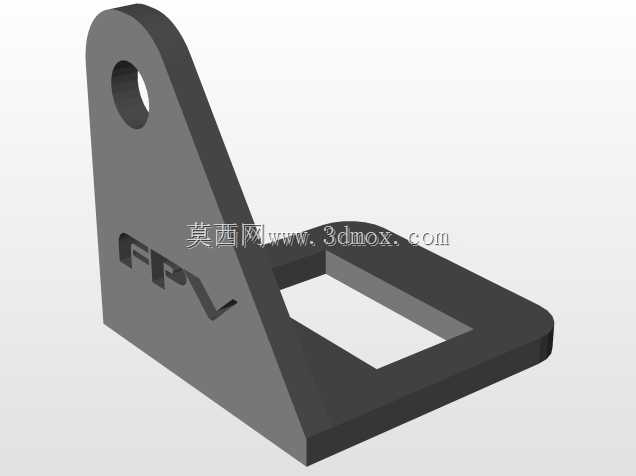

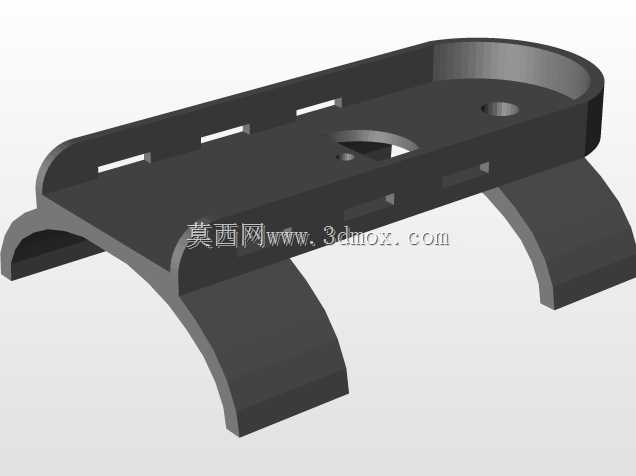

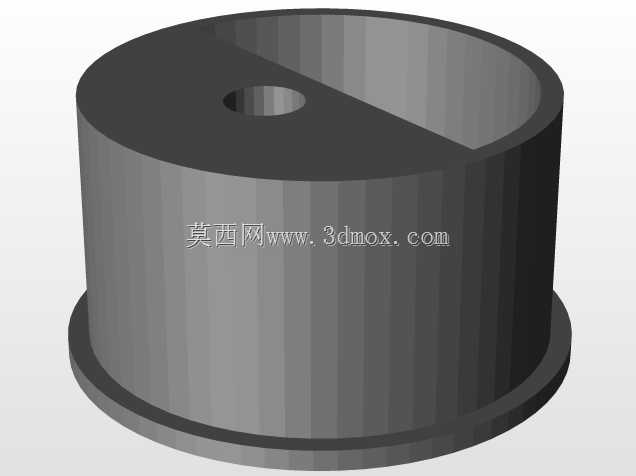

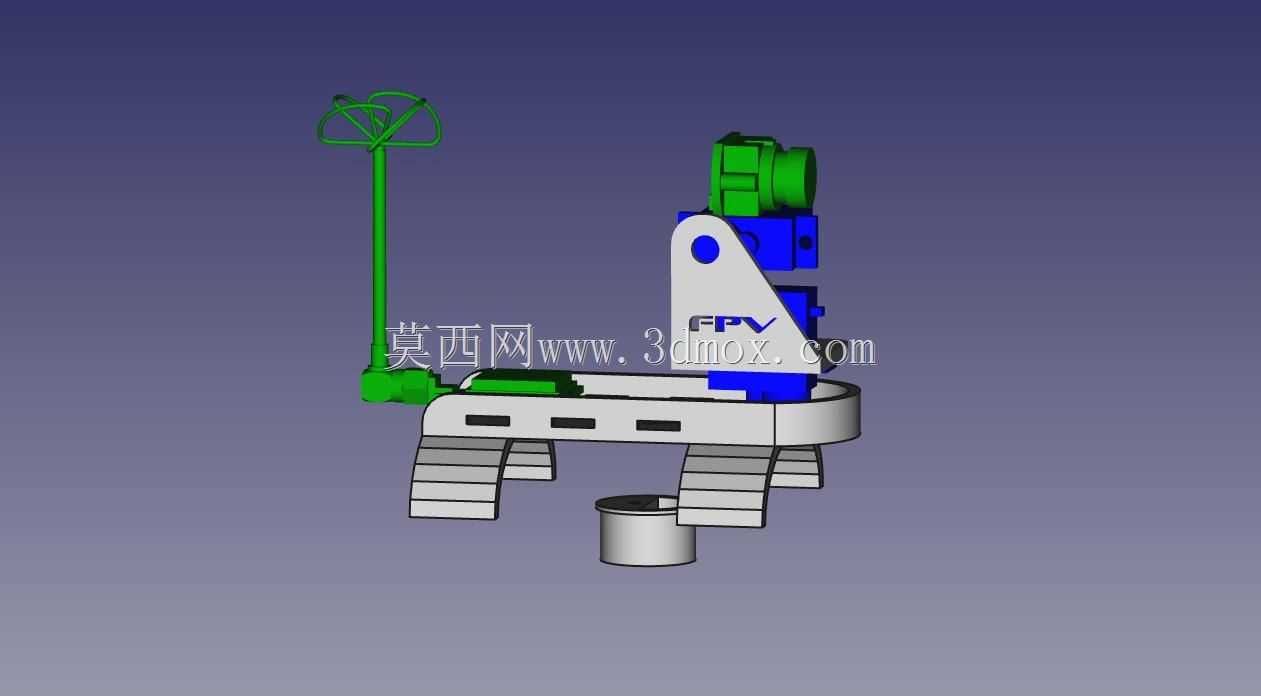

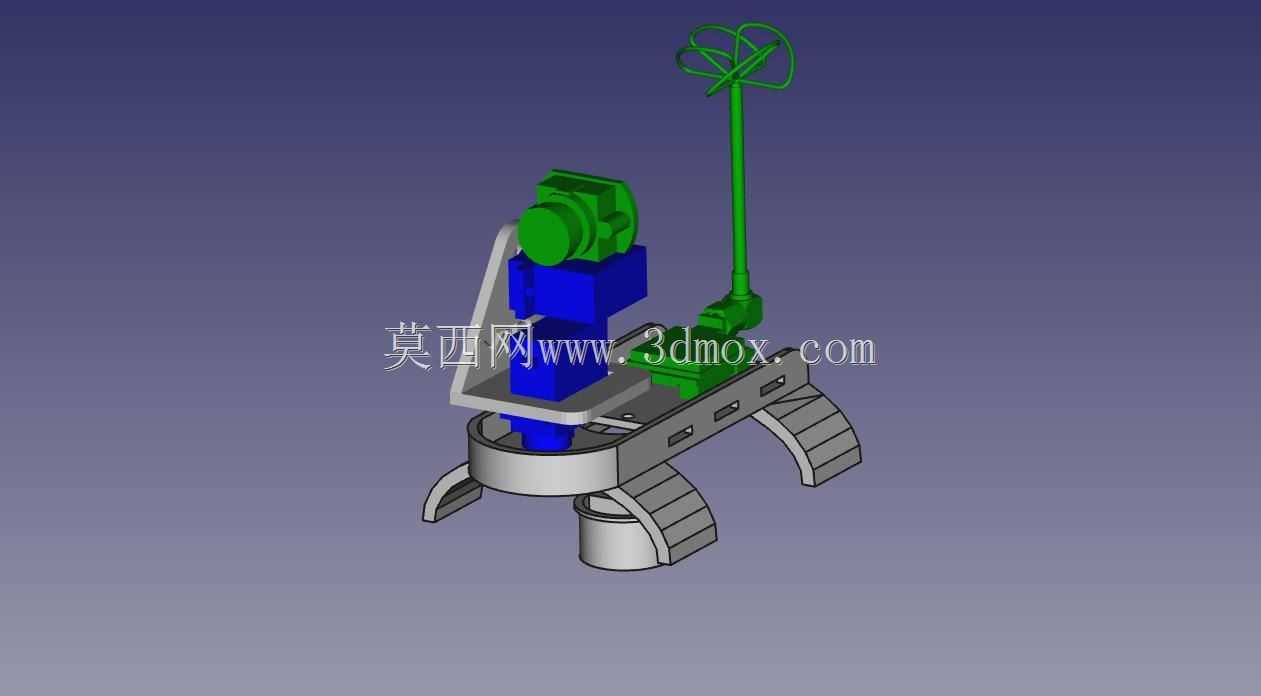

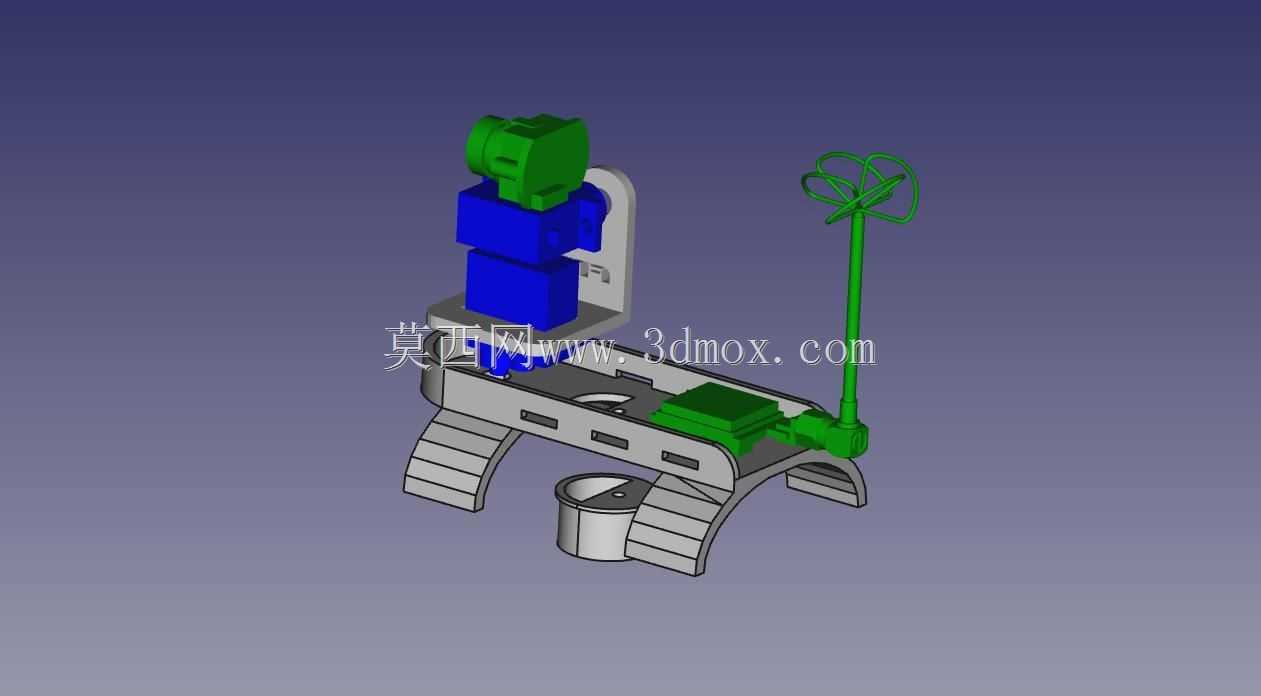

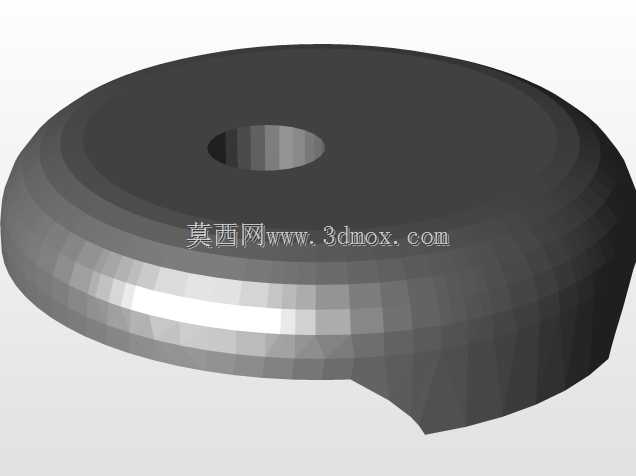

　　功能特性上，支架采用分层承载设计，底部是和滑翔机机身曲面贴合的弧形安装基座，两个对称的弧形支脚完全匹配Calypso滑翔机机头段的蒙皮曲率，安装时不需要对原有机身结构做打孔、切削等破坏性改装，依靠卡扣和防滑垫就能实现稳固固定，不会破坏滑翔机原有气动外形。基座上方设置了可旋转的承载平台，能够实现水平方向360度的角度调整，配合上部的万向节结构，可以让搭载的摄像设备完成俯仰、滚转方向的角度微调，飞行前可以根据拍摄需求调整镜头角度，既可以拍摄正前方的第一视角飞行画面，也可以调整角度俯拍地面景物或者侧方拍摄机翼飞行状态。支架上部设置了专门的图传天线固定位，长杆状的天线安装座能够将图传天线抬升到高于机身结构的位置，避免机身的复合材料结构遮挡图传信号，保证飞行过程中影像信号的稳定传输。

　　设计思路上，整套结构优先考虑了航模使用场景的轻量化需求，在保证结构强度的前提下尽可能做了镂空减重处理，基座、承载平台、天线支架等部件都做了壁厚优化，不会给滑翔机带来过多的额外载荷，避免影响滑翔机的原有飞行性能与重心位置。结构件之间的连接采用快拆设计，不需要额外的专用工具就能完成摄像设备的安装与拆卸，日常收纳时可以将支架整体从机身上取下，和滑翔机分开收纳，减少运输过程中结构损坏的概率。考虑到航模飞行中可能出现的轻微炸机、着陆冲击情况，支架的承载部位设置了缓冲间隙，在受到冲击时能够通过微小的形变吸收冲击力，避免刚性连接直接将冲击传递到摄像设备上，降低设备损坏的概率。

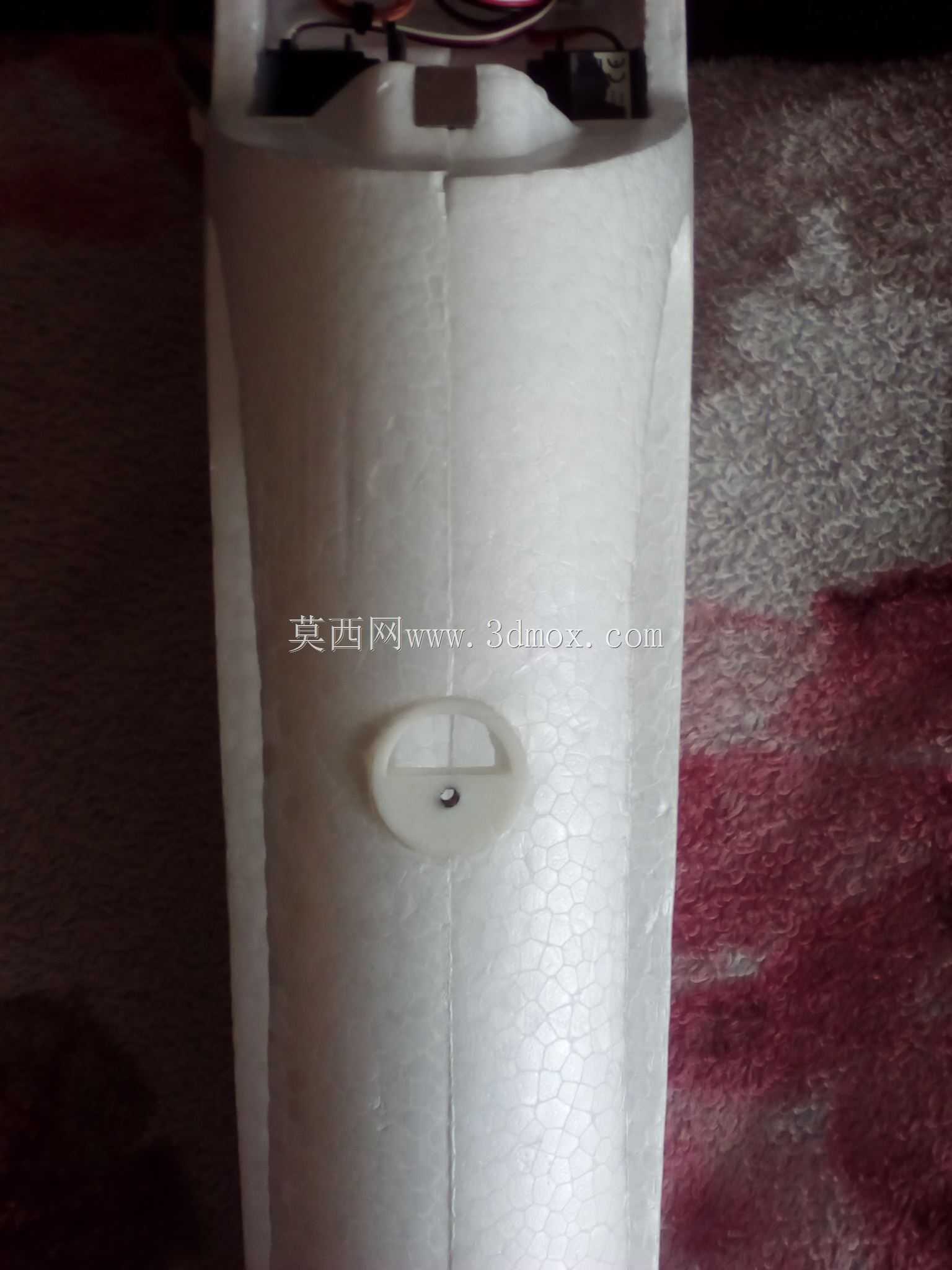

　　安装边界方面，底部弧形支脚的曲率完全匹配Flyzone Calypso滑翔机机头段的外形轮廓，安装位置位于机头前部电机座后方的平整区域，不会和前部的动力螺旋桨、整流罩产生运动干涉，支架整体安装完成后最高点距离机身蒙皮的高度控制在合理范围内，不会对滑翔机的飞行气动特性产生明显干扰。摄像设备安装位的夹持范围适配主流的航模FPV摄像机尺寸，夹持部位设置了防滑胶垫，既可以保证设备固定牢固，也不会刮花摄像机外壳。天线安装杆的长度经过优化，在保证信号传输效果的前提下不会因为过长导致飞行过程中产生抖动，也不会在滑翔机做横滚、筋斗等机动动作时触碰机翼或者尾翼结构。整套支架的安装孔位、连接尺寸都和对应型号滑翔机的预设安装点完全匹配，安装完成后整体重心位于滑翔机设计重心的允许调整范围内，不需要额外调整配重就能保证滑翔机的飞行平衡。
