钣金结构板料成形工装构件

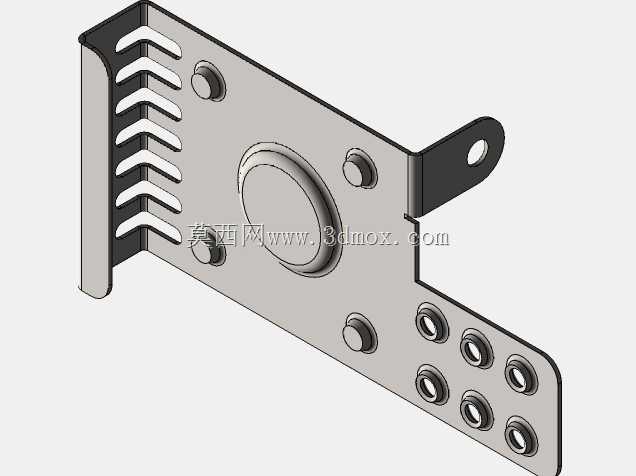

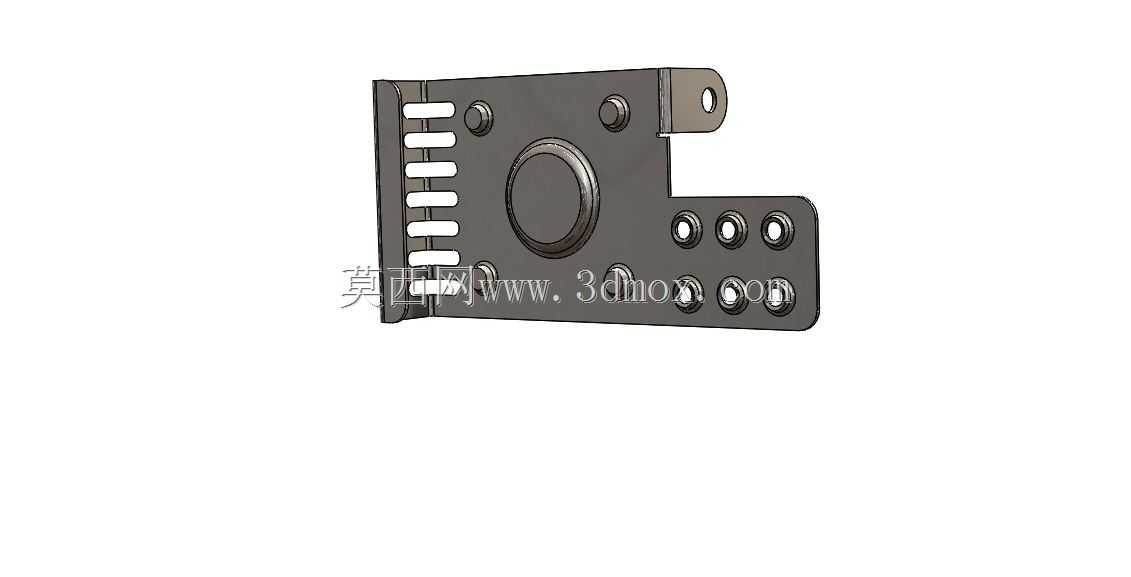

　　这类板料成形构件在冲压产线的级进模工位、小型钣金单机加工场景中十分常见，主要承担薄金属板材的局部压型、定位补强以及工位间的工序衔接作用，日常多用于电子设备金属外壳、小型五金支架、家电钣金配件的加工工序中，区别于大型覆盖件的成形模具，这类小型成形构件更适配0.5-3mm厚度的冷轧钢板、镀锌板以及薄铝板的局部特征加工，不需要大吨位压力机配合，普通台式冲床甚至手动压合设备即可完成对应工序的加工。从结构设计来看，构件主体采用一体化钣金折弯成型，没有额外的焊接拼接结构，整体刚性靠折弯边的加强筋结构以及中部的圆形压凸包来保证，压凸包的位置刚好对应加工时板材受力的核心区域，能避免长期受压后构件本体出现凹陷变形，延长工装的实际使用寿命。

　　左侧的等距开槽结构是为了适配不同宽度的板料进料导向，槽口边缘做了0.2mm的圆角倒钝处理，不会在板料送进过程中刮伤板材表面的涂层或者基材，避免加工后工件出现毛刺、划痕等外观缺陷。右侧的多组安装孔采用等距排布设计，孔位公差控制在±0.02mm范围内，既可以通过螺栓将整个构件固定在工装基座上，也能根据加工需求调整构件的安装角度和前后位置，适配不同尺寸工件的成形需求，最上方的带衬套安装孔是为了配合导向销使用，保证每次合模、压合时构件的位置精度不会出现偏移，避免成形特征出现位置超差的问题。在实际安装使用时，需要注意构件的安装平面度要控制在0.05mm以内，如果安装基面存在倾斜，会导致压合时板材受力不均，出现成形特征深浅不一、

　　甚至板材局部被压裂的问题，构件和基座之间要加装薄铜片调整间隙，保证工作面和压力输出方向完全垂直。这类构件的外形尺寸控制在120mm*80mm的范围内，整体厚度为5mm，安装时需要预留出左右各20mm的操作空间，方便板料的取放以及日常的维护清理，长期使用后要定期检查槽口和压凸包的磨损情况，如果出现磨损量超过0.1mm的情况要及时更换，避免影响加工工件的成形精度。不同于标准的通用成形模具，这类定制化的钣金成形构件可以根据具体的工件特征快速调整设计，不需要复杂的加工工序，普通线切割加折弯、压型工序即可完成制作，成本仅为标准模具的十分之一左右，非常适合小批量定制化钣金件的加工生产，在中小规模的五金加工车间、新品打样车间中应用十分广泛。

　　设计这类构件时，要优先考虑受力路径的合理性，所有的受力点要尽量对应安装孔的位置，避免悬臂结构长期受力出现变形，同时要尽量减少不必要的材料去除，在保证刚性的前提下控制构件的整体重量，方便安装和调整位置，所有和板材接触的边缘都要做倒角或者圆角处理，从结构设计上避免出现刮料、带料的问题，减少生产过程中的异常停机时间。
