钣金抱箍式钢支架结构设计

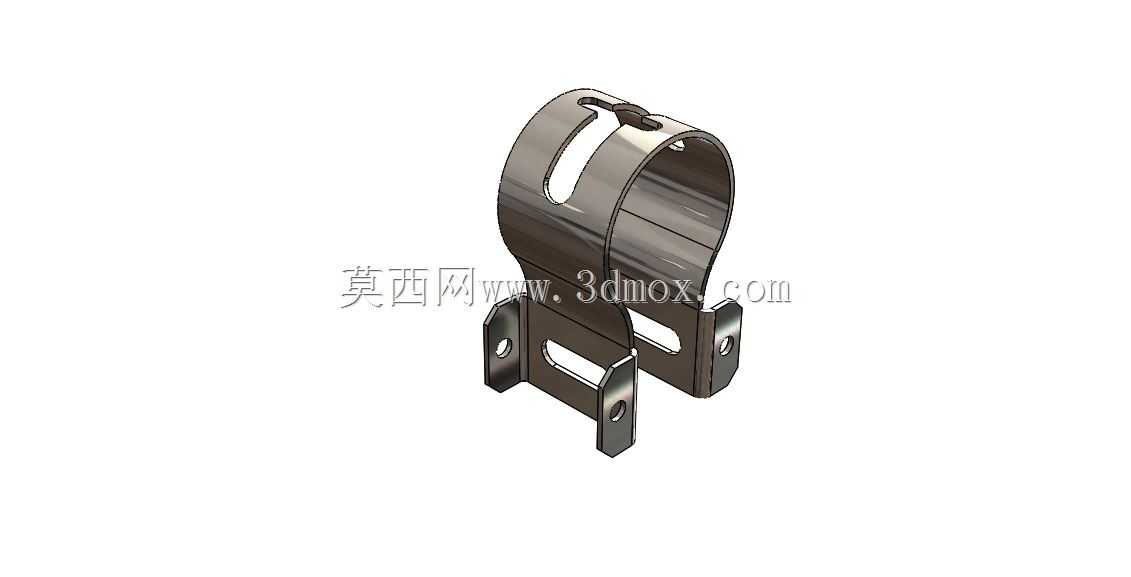

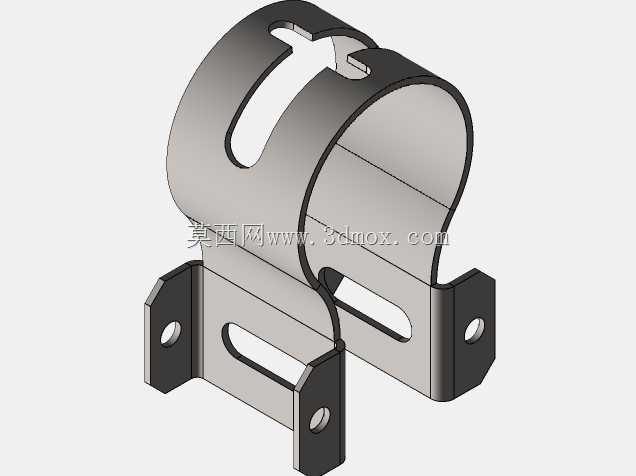

这类抱箍式钢支架在工业现场的应用场景十分广泛，小到气动管路上的阀件固定、小型传感器的安装依托，大到设备走线的线束排布、轻型附属构件的挂载定位，都能见到这类结构的身影。不同于一体式焊接支架，这种采用钣金弯折成型的抱箍结构，不需要额外做复杂的工装定位，就能快速实现圆柱类构件与平面安装基面的刚性连接，在轻工生产线、小型液压动力单元、户外设备机架的附属构件安装中，这类支架的使用占比一直不低。从实际使用的功能特性来看，这个支架的核心作用是通过上部的抱箍环抱紧圆柱形的杆件或管件，下部的两个带安装孔的支脚则通过螺栓固定在安装基面，实现被抱紧构件的位置固定，避免设备运行过程中因振动、外力触碰出现构件移位、管线拉扯的问题。上部抱箍环预留的开口槽是特意设计的弹性变形余量，当抱紧的圆柱件外径存在小幅公差波动时，抱箍可以通过开口处的微变形适配尺寸偏差，不需要严格控制配合公差就能实现可靠抱紧，同时也方便安装时直接从侧方卡入圆柱件，不需要从杆件端部穿套，大幅降低了现场装配的难度，尤其是在已布设完成的管线上加装固定件时，这种侧装式的抱箍结构优势格外明显。从设计思路上看，整个构件完全采用钣金工艺加工，没有额外的焊接、铆接工序，所有结构都是通过单张钢板的裁切、弯折、冲孔一次成型，加工工序少，量产时的成本控制优势非常明显。下部两个支脚向外翻折出的安装面，特意做了90度垂直弯折，保证安装面与基面完全贴合，支脚上的长圆孔设计，是为了适配安装时的孔位偏差，现场安装时不需要精准对齐螺栓孔，只要在长圆孔的调节范围内就能顺利穿入螺栓固定，降低了安装基面的加工精度要求。抱箍环与下部支脚的过渡位置做了圆弧过渡处理，避免弯折处出现应力集中，在承受长期振动载荷时，不会因为应力疲劳出现弯折处开裂的问题。从安装边界的尺寸逻辑来看，抱箍的内径决定了它能适配的圆柱构件外径范围，开口槽的宽度直接决定了抱箍的最大变形量，也就是能适配的最大尺寸偏差，两个支脚的安装孔中心距，需要匹配常用的安装基面预留孔位规格，支脚的弯折高度则决定了被抱紧构件与安装基面之间的悬空距离，这个距离需要预留出螺栓头部的安装空间，同时也要给管线接头、线缆弯曲半径留出足够的余量，避免安装后构件与基面直接贴合，出现磨损、积水锈蚀的问题。在实际选型使用时，需要根据被固定构件的重量、现场振动幅度选择对应厚度的钢板加工这个支架，如果是固定较重的阀件、或者在振动幅度较大的冲压设备旁使用，就需要适当增加钣金厚度，同时在抱箍内侧增加防滑橡胶垫，避免长期振动出现抱箍松脱滑动的问题；如果是固定轻型的传感器、走线线束，则可以适当降低板材厚度，控制整体重量与成本。这类钣金支架的建模过程中，需要特别注意弯折处的止裂槽设计，还有钣金展开后的尺寸校核，避免弯折后出现尺寸超差、孔位错位的问题，抱箍的圆弧弯折半径需要匹配板材厚度，不能出现弯折半径过小导致的板材外侧开裂问题，安装孔的冲孔方向也要考虑加工时的排样，尽量减少废料占比，提升板材利用率。
