轴流风机配套方形金属板防护通风口

　　做设备散热结构设计的工程师大多都遇到过这类场景：机柜内部装了轴流散热风机，直接裸露的风机扇叶不仅容易卷入线缆、杂物造成设备故障，运维人员检修时误触转动扇叶还会引发安全隐患，同时设备进出风位置如果没有规整的导流结构，紊流产生的风噪也会影响整机运行体验，这款方形金属板通风口就是针对这类需求设计的配套防护构件。

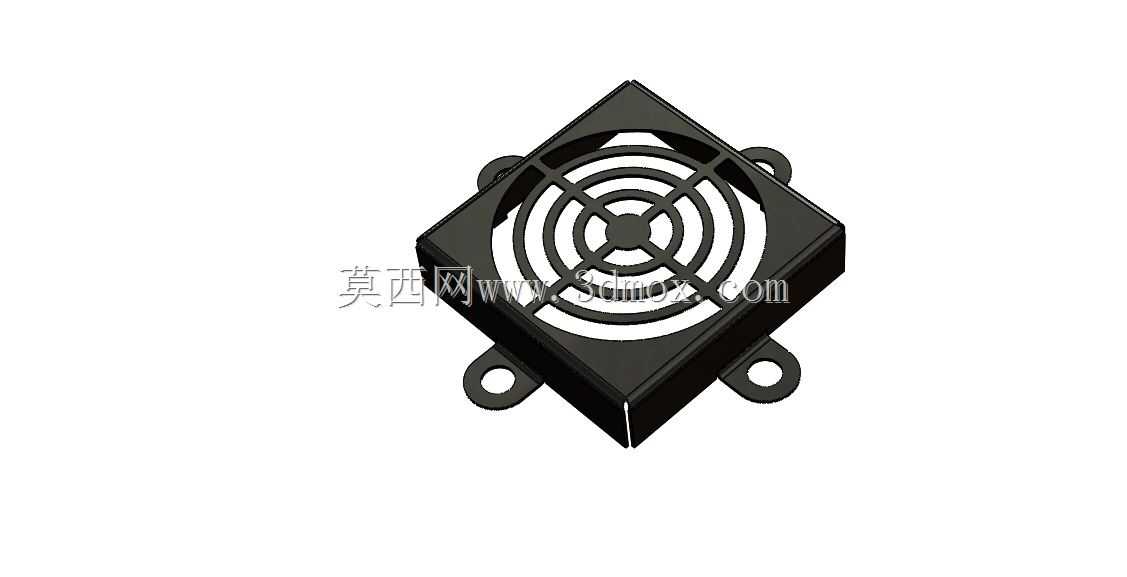

　　从实际安装边界来看，这款通风口采用标准方形安装法兰结构，四个角预留的安装耳位完全匹配常规小尺寸轴流风机的安装孔距，不需要额外做转接板就能直接贴合风机外侧或者机柜壁面安装，安装耳位做了沉台设计，用螺丝锁紧后螺丝头不会突出通风口表面，既避免了突出结构剐蹭周边管线，也让安装后的外观更平整。整体外形轮廓和对应风机的外框尺寸完全适配，不会出现突出机柜壁面过多或者遮挡风机进出风面的问题，安装后通风口的格栅面和风机扇叶之间预留了足够的安全间隙，哪怕风机运行时存在小幅振动，扇叶也不会和通风口结构产生剐蹭异响。

　　功能设计上，这款通风口的格栅采用同心圆加径向筋条的结构布局，这种结构不是随意设计的：同心圆筋条的间距控制在8mm以内，完全满足电气设备防护的安全间隙要求，能有效阻挡手指、直径较大的杂物进入风机区域，同时径向筋条和同心圆筋条的连接位置做了圆弧过渡，没有尖锐的冲切毛刺，不管是安装过程还是后期运维触碰，都不会划伤操作人员。筋条的宽度经过优化，在保证整体结构强度的前提下，尽可能缩小筋条的挡风面积，经实际测算通风有效率能达到70%以上，不会因为加装防护结构造成风机通风量大幅衰减，影响整机散热效果。

　　材质选用上采用冷轧金属板材一体冲压成型，相比塑料材质的通风栅，金属板的抗冲击性能更好，在工业现场存在磕碰、高温的工况下也不会出现老化变形、脆裂的问题，表面做了黑色哑光喷塑处理，既可以提升金属板材的防锈耐腐蚀能力，哑光表面也不会在设备内部产生反光，方便运维人员观察设备内部状态，同时喷塑层的绝缘性能也能避免通风口和机柜壁面接触产生的接地环流问题。

　　设计思路上完全围绕工业场景的实际需求展开，没有多余的装饰性结构，所有结构特征都服务于功能实现：四个安装耳位的折弯角度经过精准计算，和风机外框的贴合面完全平整，锁紧螺丝后不会出现局部翘起的问题；格栅的筋条冲压时做了微小的倾角，顺着风机的出风方向做导流，能一定程度降低风阻，减少气流通过格栅时产生的紊流噪音；整体板材厚度选用适配安装尺寸的规格，既不会因为板材过薄造成安装后结构共振产生异响，也不会因为板材过厚增加不必要的成本和重量。

　　在实际行业应用中，这类通风口的适配场景非常广泛：电气控制柜的散热风机位置、工业小型设备的通风散热口、机箱机柜的进出风防护、小型工控设备的散热端都能用到，不管是新设备做结构设计时直接选型配套，还是旧设备改造时加装防护结构，这款通风口的安装尺寸都能适配绝大多数常规小尺寸轴流风机的安装需求，不需要对原有设备结构做大幅改动就能完成加装。在建模过程中，所有的折弯圆角、冲压间隙、安装孔位都按照实际钣金加工的工艺要求做了还原，不是仅做外观示意的曲面模型，结构设计人员可以直接调取模型核对安装尺寸，也可以根据自身设备的实际需求调整板材厚度、安装孔距、格栅间距等参数，不需要从零开始建模，能大幅缩短结构设计的周期。建模时也充分考虑了钣金加工的工艺性，所有的折弯半径都符合常规冲压设备的加工能力，没有出现无法脱模或者加工难度极高的结构特征，模型的装配关系也完全还原实际安装状态，导入装配体后可以直接和风机模型做配合校验，检查是否存在安装干涉、间隙不足等问题，提前规避设计阶段的疏漏，减少后期打样整改的成本。
