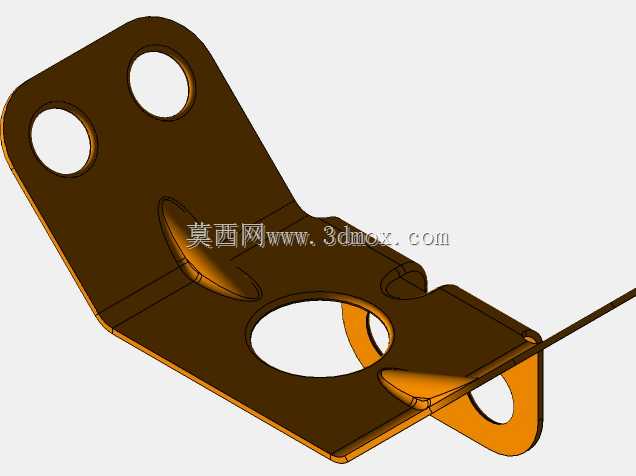

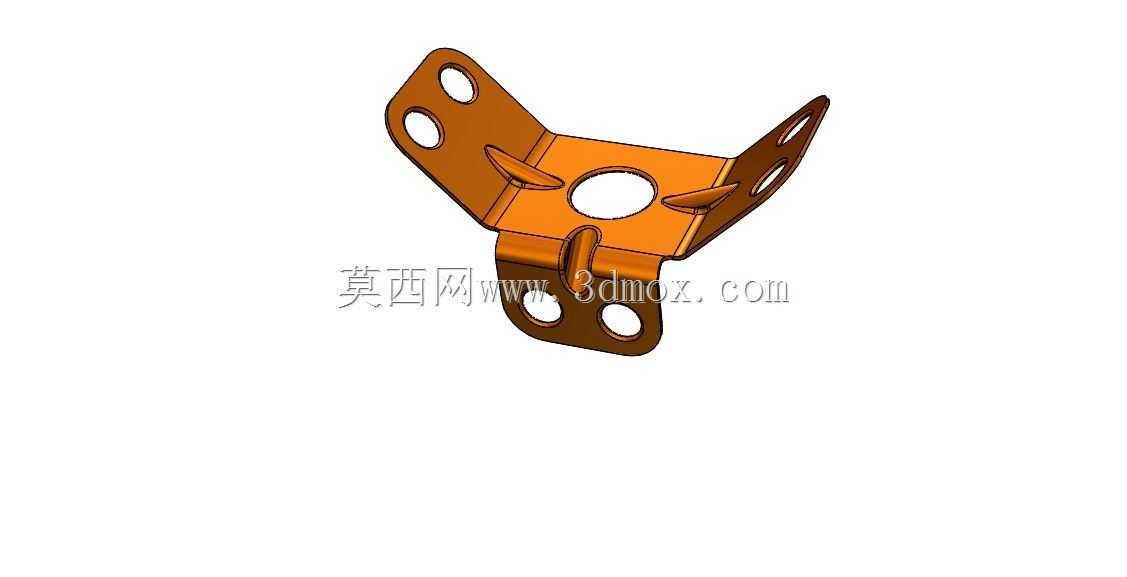

三翼弯折带孔金属钣金连接固定件

　　这类三翼结构的钣金件，在轻工自动化输送线、小型机电设备的内部机架连接场景中十分常见，不同于常规的平直角码，三个方向延伸的翼板可以同时对接三个不同走向的型材或安装基面，省去了多件拼接的装配步骤，也能减少连接节点的累计误差。从实际使用场景来看，这类零件常被用在小型设备的机架转角处，用来承接线材穿引、小型传感器安装座的固定，或是作为薄型护罩的连接支撑，因为整体采用板材冲压弯折成型，自身重量很轻，不会给轻型机架增加额外的负载负担。

　　设计这类零件的时候，首先要考虑的是安装边界的适配性，三个翼板的弯折角度需要匹配对应安装面的夹角，翼板上的通孔位置要和对接型材的预设安装孔位完全对齐，避免现场装配时出现孔位错位需要二次扩孔的问题。中间区域的大尺寸通孔，一方面是为了给穿过安装基面的管线、转轴类零件留出避让空间，另一方面也能减少板材的用料，降低零件自身重量，同时不会过度削弱整体结构强度——因为三个翼板和中心基体的衔接处都做了小的压筋凸起，这些压筋结构不需要额外增加材料厚度，就能大幅提升弯折部位的抗形变能力，避免设备运行过程中受振动影响出现翼板弯折变形、连接松动的问题。

　　每个翼板上的两个安装小孔，孔径设计要匹配常用的自攻螺丝或者小规格螺栓的尺寸，孔位距离翼板边缘的距离要满足冲压加工的工艺要求，不能太靠近边缘导致冲压时出现板材撕裂的问题，同时孔位之间的间距也要适配常用工业铝型材的槽距或者薄钢板安装的标准孔距，保证零件具备更好的通用适配性。翼板末端的斜切处理，一方面是为了避免尖锐直角在装配时划伤操作人员，另一方面也能在安装空间比较局促的场景下，减少零件和周边其他部件的干涉，让装配操作更顺畅。

　　从功能特性上看，这类钣金件不需要额外的焊接或者拼接工序，整块板材通过下料、冲孔、弯折、压筋几道冲压工序就能完成加工，生产效率很高，适合批量配套设备使用。零件表面的氧化处理层，能提升金属板材的防锈能力，在普通车间的非强腐蚀环境下，长期使用也不会出现锈迹脱落污染设备内部的问题。在实际选型使用的时候，需要注意确认三个翼板的弯折角度是否匹配自身设备的安装面夹角，翼板上的孔位是否和现有安装基准匹配，中心通孔的尺寸是否满足管线或者避让部件的穿过需求，同时要根据实际承载的重量选择对应厚度的板材加工，避免因为板材过薄导致受力后出现形变，影响连接的稳定性。这类零件虽然结构不复杂，但在小型设备的装配环节中，能大幅减少现场加工的工作量，提升装配效率，同时保证各个连接节点的一致性，比现场手工弯折的角件精度更高，连接可靠性也更好。
