带法兰安装座的传动连接轴结构

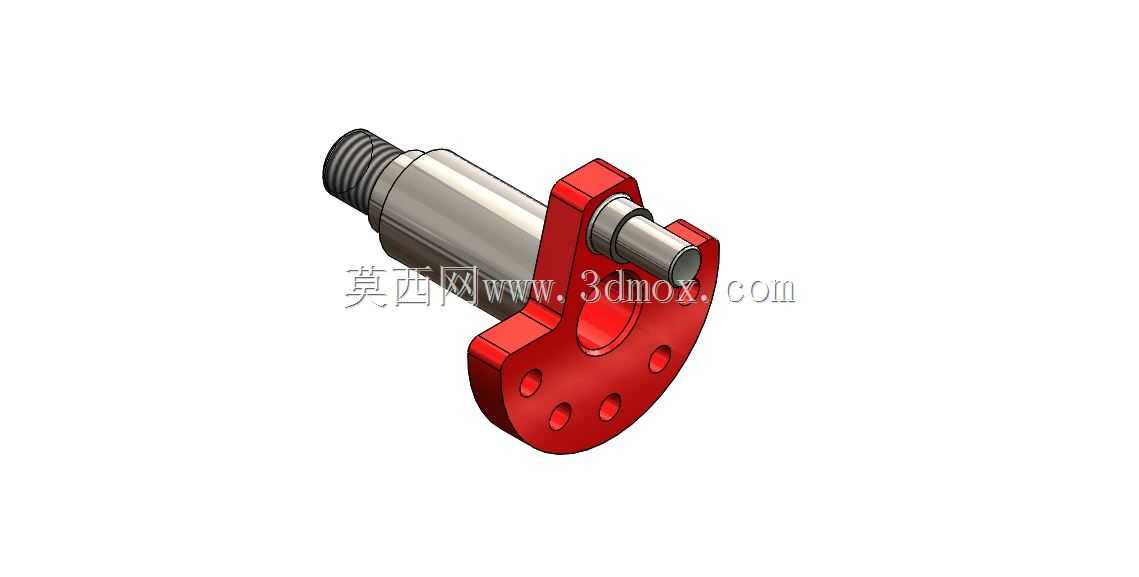

　　这类带一体式法兰安装结构的连接轴，在中小型动力传递场景中应用十分广泛，常见于轻工自动化输送线的动力端接驳、小型专用设备的扭矩传递工位，以及部分工装夹具的旋转动力输出部位，核心作用是在两个存在同轴度装配偏差的传动部件之间，完成旋转扭矩的稳定传递，同时通过自身的法兰结构实现轴系的轴向定位，省去额外的轴套、定位挡圈等零散配件，简化装配环节的零件管理难度。从实际使用场景来看，这类轴件往往需要承受中等载荷下的持续旋转摩擦，部分工况下还会伴随小幅的轴向窜动，因此设计阶段首先要平衡轴身的刚性与安装位的适配性：轴身一端加工出外螺纹段，用于配套锁紧螺母实现外接传动轮（比如同步带轮、小链轮）的轴向锁死，避免传动件在启停冲击下出现轴向滑移；

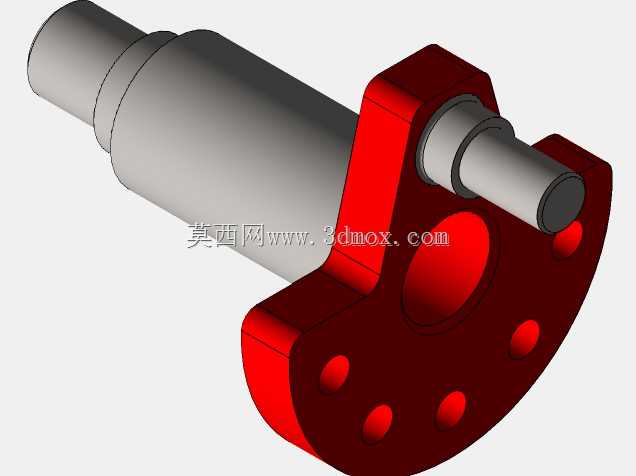

　　中间的光轴段为主要的扭矩传递区段，表面粗糙度需要控制在合理区间，既要保证与配套轴承内圈的配合紧密度，又要降低装配时的压入阻力，通常会选取过渡配合公差，兼顾装配便利性与传动同轴度。另一端的法兰安装座是这个零件的核心结构特征，法兰盘上均匀分布的多个安装孔，用于穿设固定螺栓将整个轴组件锁定在设备的墙板或者安装立板上，法兰盘与轴身衔接的位置做了加厚的过渡圆角处理，避免应力集中导致的轴根断裂问题——这一点在频繁正反转的传动工况下尤为重要，很多早期失效的轴类零件都是因为轴肩位置圆角过小，交变应力长期作用下萌生疲劳裂纹。法兰盘侧面预留的横向销孔，用于插入圆柱销实现与相邻对接部件的周向固定，相比平键连接，这种销接结构在小扭矩传递场景下装配更快捷，

　　拆卸维护时也不需要额外的拉马工具，适合需要频繁更换工位组件的专用设备。从安装边界来看，轴身的外伸长度需要匹配安装板到传动轮的间距，法兰盘的外径要小于安装位周边的避让空间，避免和设备内部的走线、相邻传动构件产生运动干涉；螺纹段的长度要预留出锁紧螺母的拧紧余量，同时不能超出外接传动轮的轮毂宽度，防止螺母锁死后螺纹外露部分剐蹭周边的防护盖板。设计时还需要考虑轴件的动平衡特性，由于法兰盘上的安装孔是均匀分布，轴身各段的同轴度公差需要严格控制，避免高速旋转时出现径向跳动，带动整个设备产生异常振动；法兰端面与轴身轴线的垂直度也要纳入公差管控范围，否则安装后轴身会出现偏斜，导致配套轴承承受额外的径向载荷，大幅缩短轴承的使用寿命。在实际选型替换时，

　　除了核对轴径、法兰安装孔位的尺寸参数，还要关注轴件的材质处理方式，这类传动连接轴通常会选用中碳钢制作，表面做调质处理提升综合力学性能，与轴承配合的轴段可以做高频淬火提升耐磨性，应对长期旋转带来的接触磨损；如果应用在有腐蚀介质的工况下，还会做表面发黑或者镀锌处理，提升防锈能力。不同于普通的光轴传动件，这种集成了安装法兰的连接轴把轴的传动功能和安装座的固定功能整合为一体，减少了装配时的零件配合数量，也降低了多零件装配带来的累积误差，在紧凑型的设备结构设计中，能够有效节省安装空间，让动力传递单元的结构更紧凑，这也是这类结构在小型自动化设备中被广泛应用的核心原因。很多刚入行的结构设计人员在做这类轴件设计时，容易忽略法兰与轴身衔接处的退刀槽、圆角的细节处理，要么圆角过小留下应力断裂隐患，要么退刀槽尺寸不合理导致加工时刀具干涉，实际建模过程中需要把这些工艺细节考虑进去，确保设计出的零件能够通过常规的机加工工艺顺利制作，不需要额外的特殊工装，控制零件的加工成本。另外，轴端的倒角处理也很关键，不管是螺纹端还是光轴端，都需要做合理的导入倒角，方便装配时轴承、传动轮的顺利套入，也避免装配过程中尖锐的轴端毛刺划伤操作人员或者损坏配套零件的密封件。
