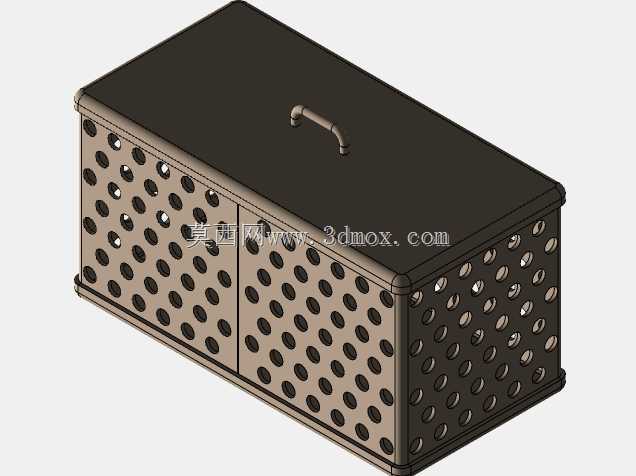

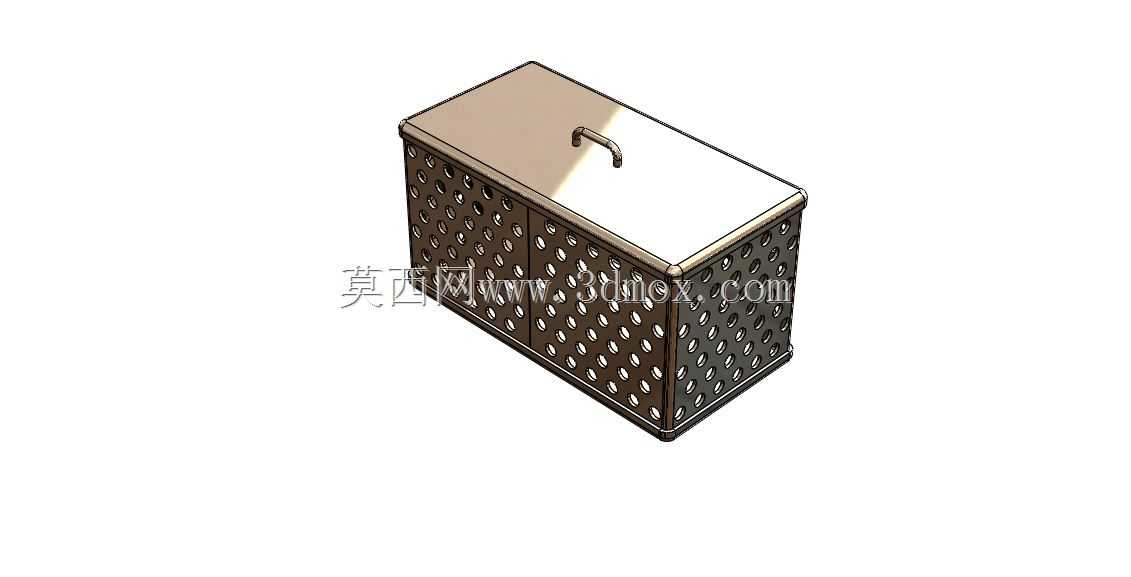

冲孔双开门带提手金属收纳板篮

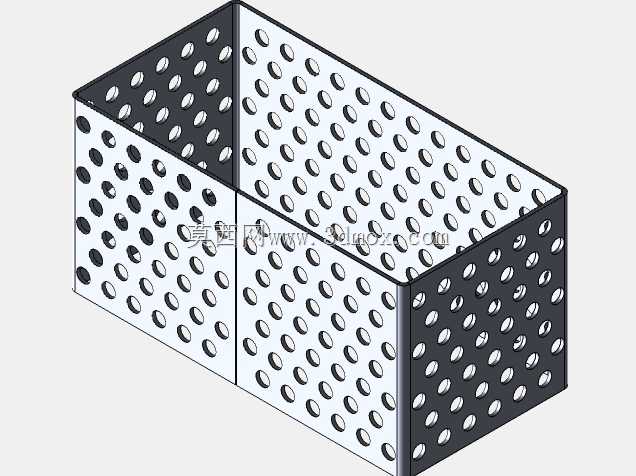

　　日常车间工位的零散工件收纳、餐饮后厨的餐具沥水存放、户外作业的工具便携转运场景里，这类带盖金属板篮的使用频次一直不低，很多设计新手在做这类储物类五金件建模时，容易只盯着外观冲孔的阵列效果，忽略实际使用中的结构受力与边界适配问题。从结构设计逻辑来看，这款板篮采用一体化弯折的钣金主体框架，侧板与端板的拼接处采用压边咬合工艺，不需要额外加装角码固定，既减少了装配工序，也避免了拼接缝隙残留污渍的问题，适合需要定期清洁的使用场景。篮身通体排布的规则圆孔并非单纯为了装饰，孔径大小经过实际适配：如果是用于存放小型机加工零件，孔径控制在8mm以内，避免M6以下的螺丝、螺母这类小工件从孔位漏出；如果是用于后厨餐具沥水，孔径可放大到12mm，

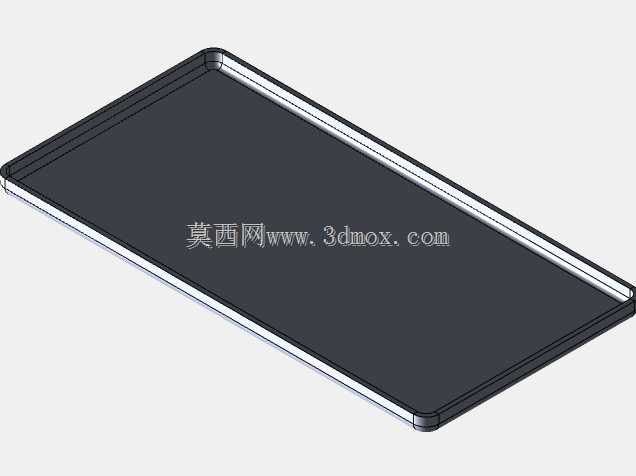

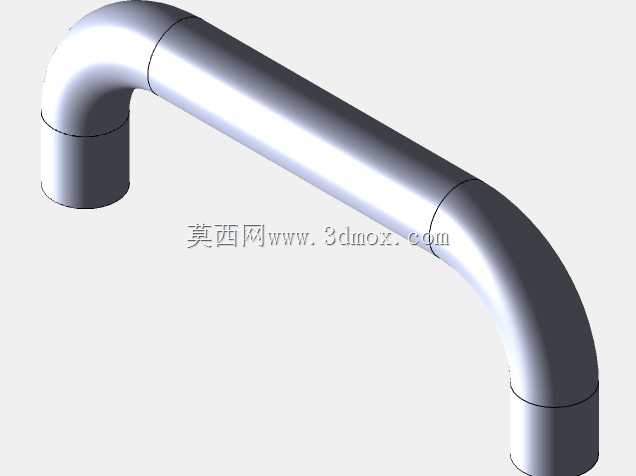

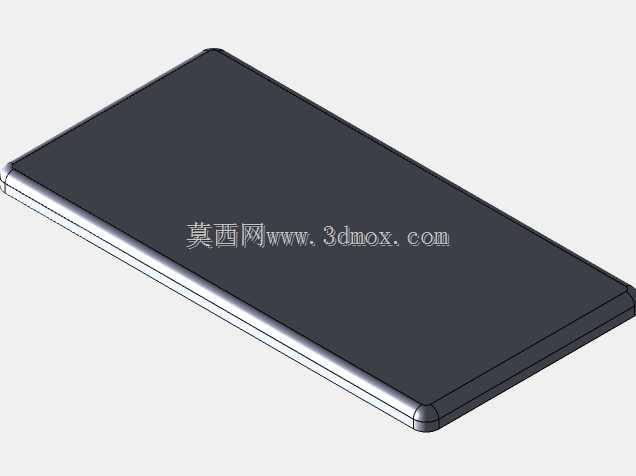

　　保证沥水效率的同时不会让筷子、餐叉滑落。顶部的盖板采用折边包边设计，边缘做了10mm的下翻扣边，盖合时刚好卡在篮体上口的外翻沿上，搬运过程中不会出现盖板滑脱的情况，盖板上的U型提手采用圆钢弯折成型，两端通过点焊固定在盖板中部，提手与盖板之间预留25mm的握持间隙，成年男性佩戴劳保手套也能顺利伸入握持，不会出现卡手的问题。设计时需要重点关注安装与放置的边界尺寸：篮体的长宽高比例控制在2:1:1.2左右，底部四个角做了5mm高度的垫高凸脚，放置在平面上时，篮底与接触面之间留出通风间隙，避免长期贴面积水锈蚀；如果是用于配套货架层板放置，篮体的外部宽度需要比货架立柱的净间距小10mm，保证取放时不会出现卡滞，

　　同时篮体的额定承重按照每层15kg设计，侧板的板材厚度选用1.2mm的冷轧钢板，配合冲孔后的结构加强效应，满载时侧板的形变量控制在1mm以内，不会出现鼓胀变形导致无法叠放的问题。很多人在建模时会忽略篮门的结构细节，这款板篮采用对开式双门设计，门轴采用一体冲压的翻边转轴，不需要额外加装合页，减少了易损件，门体上同样排布与篮身一致的冲孔，保证整体视觉统一性，门体关闭后通过侧边的弹性卡扣固定，卡扣的按压行程控制在5mm，单手即可操作开门，不需要额外辅助工具。从实际使用的适配性来看，这类金属板篮如果用于工业场景，表面可以做喷塑处理，适配车间的油污环境，耐刮擦易清洁；如果用于民用餐饮场景，可以做电解抛光处理，提升表面光洁度，

　　满足食品接触的卫生要求。建模过程中，钣金模块的折弯系数需要根据板材厚度提前设置，保证折弯后的外形尺寸与设计值一致，冲孔阵列时要注意避开折弯边的位置，孔边距离折弯线的距离至少保持2倍板厚，避免折弯时孔位出现拉裂变形；提手的焊接位置要做应力分散处理，避免满载提拿时焊点处出现应力集中导致断裂。另外，这类板篮设计时还要考虑叠放兼容性，空篮状态下可以互相嵌套叠放，嵌套深度控制在篮体高度的三分之二，既节省仓储运输空间，也不会因为嵌套过深导致取出困难，叠放时上层篮体的底部凸脚刚好卡在下层篮体的上口内沿，堆叠3-5层也不会出现滑移倾倒的问题。
