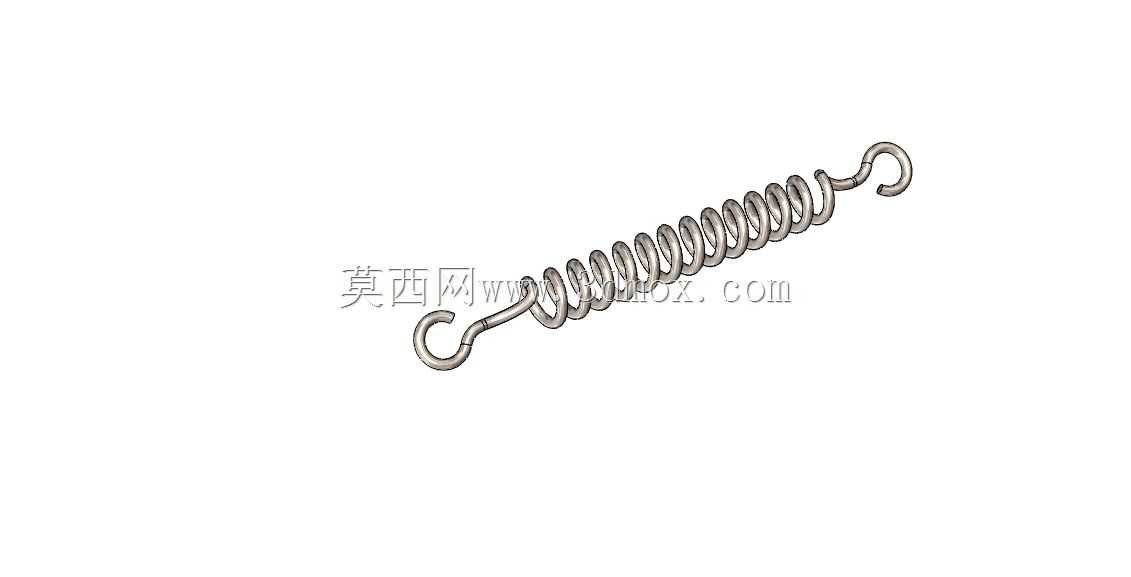

带挂钩扭转弹簧三维结构设计

日常做设备结构选型时，这类带双挂钩的扭转弹簧是很容易被忽略但又直接影响机构动作可靠性的小零件，很多新手建模时容易只画螺旋段，漏掉挂钩的折弯角度、过渡圆角这些细节，等到实际装配干涉或者弹力不足返工，反而耽误项目进度。先从实际应用场景说，这类扭簧的适用面非常广，小到文具夹、柜门合页的复位结构，中到电器开关的触点回位、自行车脚撑的回弹机构，大到工业设备里的棘爪复位、阀门启闭的助力结构、自动化生产线的料仓挡料块回弹组件，都能看到同结构扭簧的身影，它的核心作用是通过绕簧体中心的扭转力矩提供回弹力，和拉簧、压簧的受力方向完全不同，选型和建模时的关注点也有明显区别。从功能特性来看，这款扭簧两端采用了闭口挂钩结构，相比直臂扭簧，这种挂钩形式不需要额外做安装卡槽，直接挂在对应机构的固定销或者挂孔上就能完成装配，安装效率更高，同时挂钩和螺旋主体的过渡段做了圆弧过渡，避免应力集中导致的挂钩断裂——很多现场失效的扭簧，问题都出在挂钩和簧丝衔接的直角位置，反复扭转后应力集中处出现疲劳裂纹，最终断裂失效，建模时把这个过渡圆角做准确，后续做有限元疲劳分析的时候才能得到贴近实际的结果。设计思路上，建模时首先要确定的是核心参数匹配：簧丝直径直接决定扭簧的刚度，相同中径下簧丝越粗，能承受的扭转力矩越大，建模时簧丝的螺旋升角要贴合实际冷卷弹簧的加工参数，不能为了建模方便把升角设为0，否则后续出工程图时的展开长度计算会出现偏差，直接影响下料长度的核算。两端挂钩的折弯角度要匹配安装空间，这款扭簧的两个挂钩处于近似同平面的角度，适合安装在两个相对转动的铰接件之间，当两个铰接件发生相对转动时，扭簧被扭转储存弹性势能，外力撤销后就能带动铰接件回到初始位置。这里要注意，挂钩的折弯处不能出现直径突变，实际加工时冷卷折弯的位置会有轻微的加工硬化，建模时保持簧丝直径全程一致，才能和实际零件的力学性能匹配。再说到外形尺寸与安装边界，建模时需要预留足够的安装间隙：扭簧的螺旋段中径要比安装用的心轴直径大5%-10%，因为扭簧受扭转力矩时，簧圈会出现轻微的收缩，如果中径和心轴间隙留得太小，扭转过程中簧圈会抱死心轴，增大摩擦阻力，导致回弹力不足甚至磨损簧丝。两端挂钩的开口尺寸要匹配安装销的直径，挂钩的圆弧内径要比安装销大0.2-0.5mm，既保证装配时能顺利卡入，又不会因为间隙过大导致工作时挂钩脱出。另外，扭簧的自由长度也就是螺旋段的轴向长度，要比安装位置的轴向空间小1-2mm，避免装配后簧圈被轴向挤压，产生额外的轴向摩擦力，影响扭转力矩的输出。很多人做结构设计时，容易把扭簧的刚度算错，因为扭簧的刚度和有效圈数直接相关，建模时要把两端挂钩对应的无效圈数排除，只计算参与扭转的有效圈数，否则计算出来的力矩和实际测试值会有很大偏差。还有一个容易忽略的细节是扭簧的旋向，选型和建模时要根据实际扭转方向确定旋向，确保工作时簧圈是越拧越紧而不是越拧越松，否则不仅会降低使用寿命，还可能出现工作过程中簧圈散开的问题。这款双挂钩扭簧的结构属于通用性极强的标准衍生结构，建模时把各个参数做成可配置的系列化参数，后续遇到不同力矩需求、不同安装尺寸的场景，只需要修改对应参数就能快速生成新的模型，不用每次从头建模，能大幅提升结构设计的效率。实际装配时还要注意，扭簧的安装心轴要做足够的硬度处理，避免长期和簧圈摩擦导致心轴磨损，出现卡滞问题；同时挂钩的接触位置要做圆角处理，避免尖锐棱边切割簧丝，导致挂钩处过早断裂。从建模细节来说，螺旋段的首尾端要和挂钩的折弯段做相切约束，保证整个簧丝的曲率过渡平滑，不要出现硬接的折线，否则后续导入有限元软件做应力分析时，折线位置会出现虚假的应力集中点，误导分析结果。
