带法兰面六角锁紧螺栓结构设计

项目分类:3D模型 发布时间:2021-10-16 ID:326706

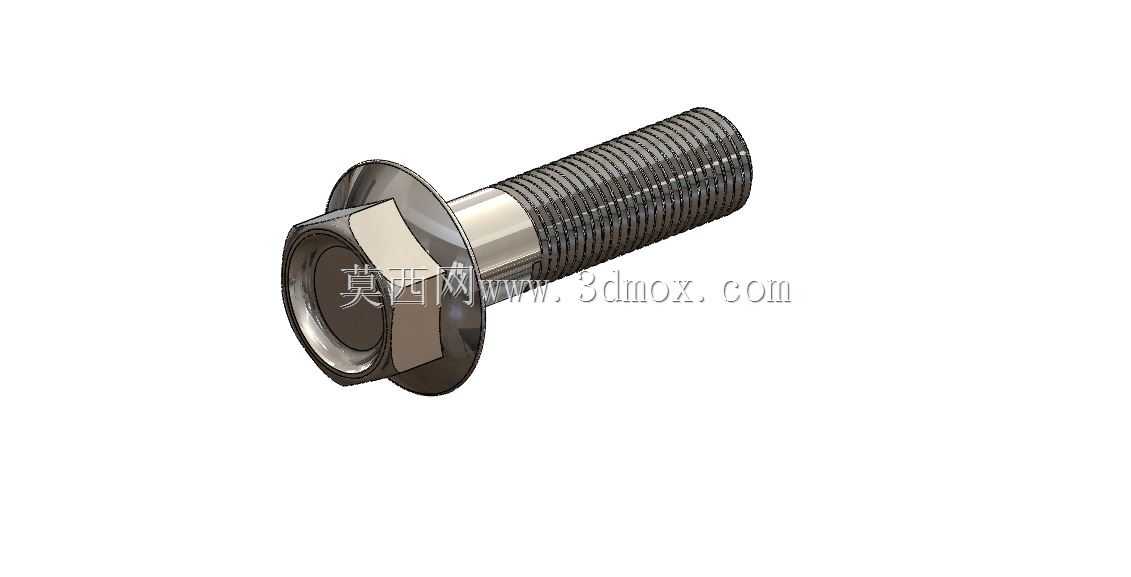

  • 带法兰面六角锁紧螺栓结构设计

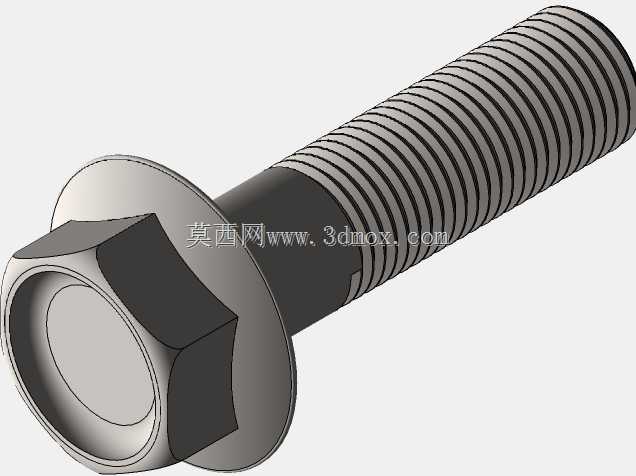

  • 带法兰面六角锁紧螺栓结构设计

在各类机电设备装配、钢结构连接、工装夹具搭建场景中,法兰螺栓是应用频次极高的紧固件品类,区别于普通外六角螺栓,其自带的法兰盘结构能在锁紧时大幅增大与被连接件表面的接触面积,适配表面硬度偏低的板材、注塑件、铝合金型材连接场景,避免锁紧过程中螺栓头部压伤工件表面,同时能在一定程度上分散锁紧应力,降低长期受振动工况下的连接松动概率。

从实际选型适配角度看,这类法兰螺栓的设计首先要匹配常用安装边界,六角头对边尺寸需符合通用扳手的夹持公差,保证普通呆扳手、套筒扳手、活动扳手都能顺利完成锁紧操作,法兰盘的外径通常设计为螺纹公称直径的1.8-2.2倍,这个尺寸区间既能保证足够的承压面积,又不会因为法兰盘过大导致安装时与相邻结构件产生干涉,法兰盘与螺杆衔接的位置做了平滑过渡圆角,避免应力集中导致的螺栓头部断裂问题,尤其是在承受交变载荷的设备连接位置,这个过渡圆角的曲率直接影响螺栓的疲劳寿命。

螺纹段的设计遵循普通公制螺纹的公差标准,牙型角60度,螺纹大径、中径、小径的公差带控制在6g级,能适配市面上绝大多数同规格的螺母、预制螺纹孔,螺杆靠近头部的位置预留了一段无螺纹的光杆段,长度根据螺栓总长度做匹配,当被连接件总厚度小于光杆段长度时,锁紧后光杆段能穿过被连接件的通孔,让螺纹段完全伸出配合螺母,避免螺纹咬合段卡在通孔位置导致锁紧不到位。法兰盘的下端面并非完全平面,而是设计了一圈细密的防滑齿,当锁紧扭矩达到额定值时,这些防滑齿会轻微嵌入被连接件的表面,在设备运行产生持续振动的工况下,能有效阻止螺栓与被连接件之间产生相对转动,相比普通螺栓加平垫、弹垫的组合,一体式法兰结构减少了配套垫圈的数量,装配时能减少零件分拣的工作量,也避免了垫圈漏装、装反导致的连接失效问题。

建模过程中,首先要确定螺纹公称直径与螺栓总长度的匹配关系,先绘制螺杆的主体回转轮廓,通过螺旋线扫描切除生成完整的螺纹牙型,注意螺纹起始端和收尾端要做收尾过渡,避免螺纹端部出现尖锐棱边,和实际加工的螺纹退刀结构保持一致。之后绘制六角头部与法兰盘的回转基体,通过拉伸切除生成六角头的六个夹持面,法兰盘下端的防滑齿采用圆周阵列的方式生成,每个齿的倾斜角度控制在15度左右,保证锁紧时齿面能顺利咬合工件表面,同时不会因为齿形过尖导致锁紧时法兰盘变形。所有棱边位置都要做0.2-0.5mm的倒角处理,既符合实际零件的加工去毛刺工艺,也能避免建模过程中出现尖锐边导致后续工程图标注、装配干涉检查出现误差。

实际应用中,这类法兰螺栓常被用在电机底座安装、输送线机架拼接、汽车底盘附件固定、钣金机柜装配等场景,选型时需要根据被连接件的总厚度选择合适的螺杆长度,保证锁紧后螺纹伸出螺母2-3个牙距,既保证足够的螺纹啮合强度,又不会因为伸出过长干涉其他部件。安装时的锁紧扭矩需要匹配螺栓的材质等级,8.8级强度的螺栓要按照对应螺纹规格的额定扭矩锁紧,避免扭矩过大导致螺栓拉伸断裂,或是扭矩过小导致预紧力不足出现松动。相比普通螺栓搭配防松垫圈的方案,一体式法兰螺栓的防松性能更稳定,在户外设备、振动设备上使用时,能大幅降低后期运维的紧固件复紧工作量,也减少了因为螺栓松动导致的设备故障概率。建模时需要注意法兰盘与六角头的衔接位置要做足够的圆角过渡,这个位置是螺栓受力的薄弱点,若建模时做成直角,后续做有限元受力分析时会出现应力集中的假阳性结果,和实际零件的受力状态不符,影响后续的结构强度校核准确性。
