花键连接式轴头导向支撑构件

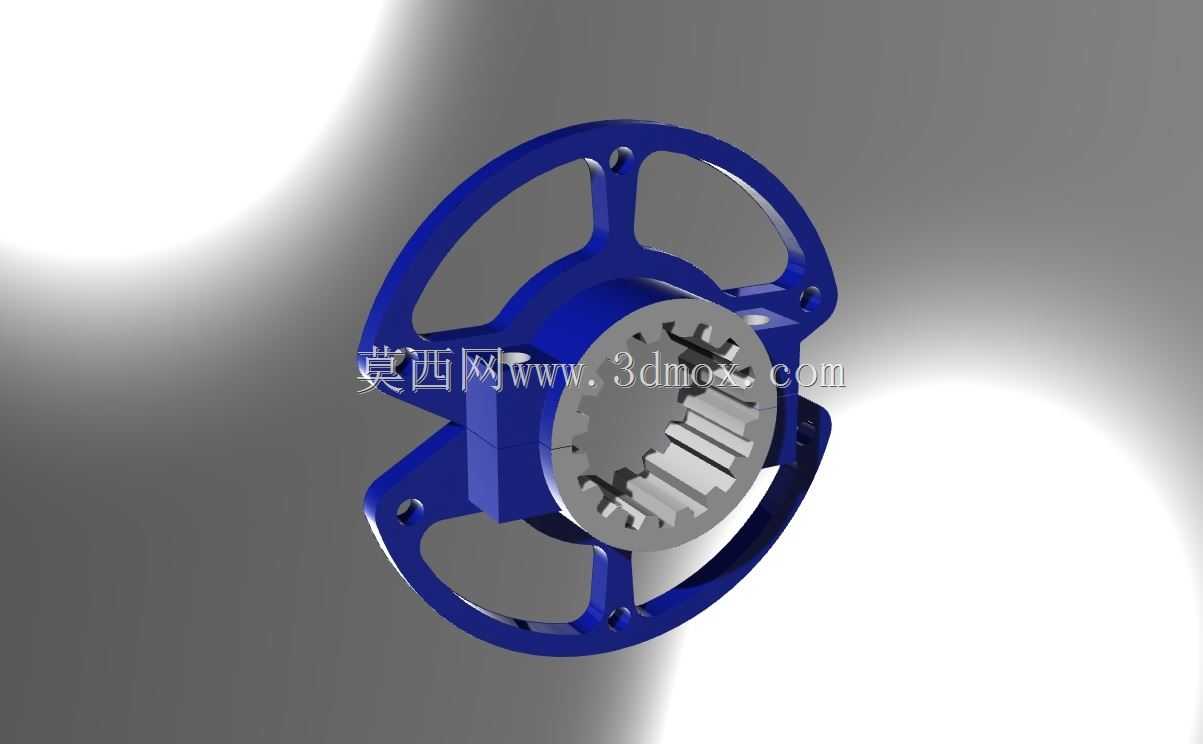

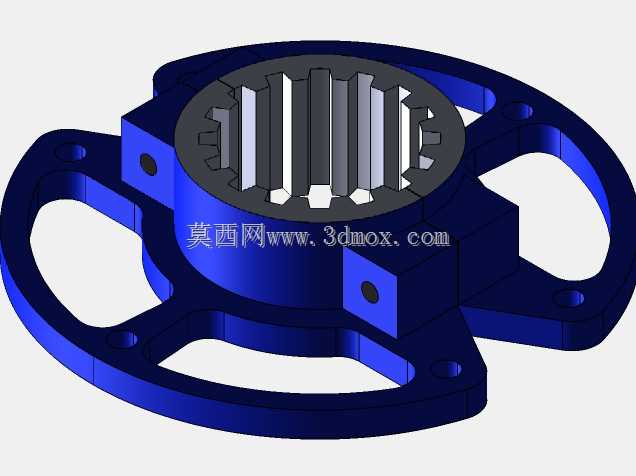

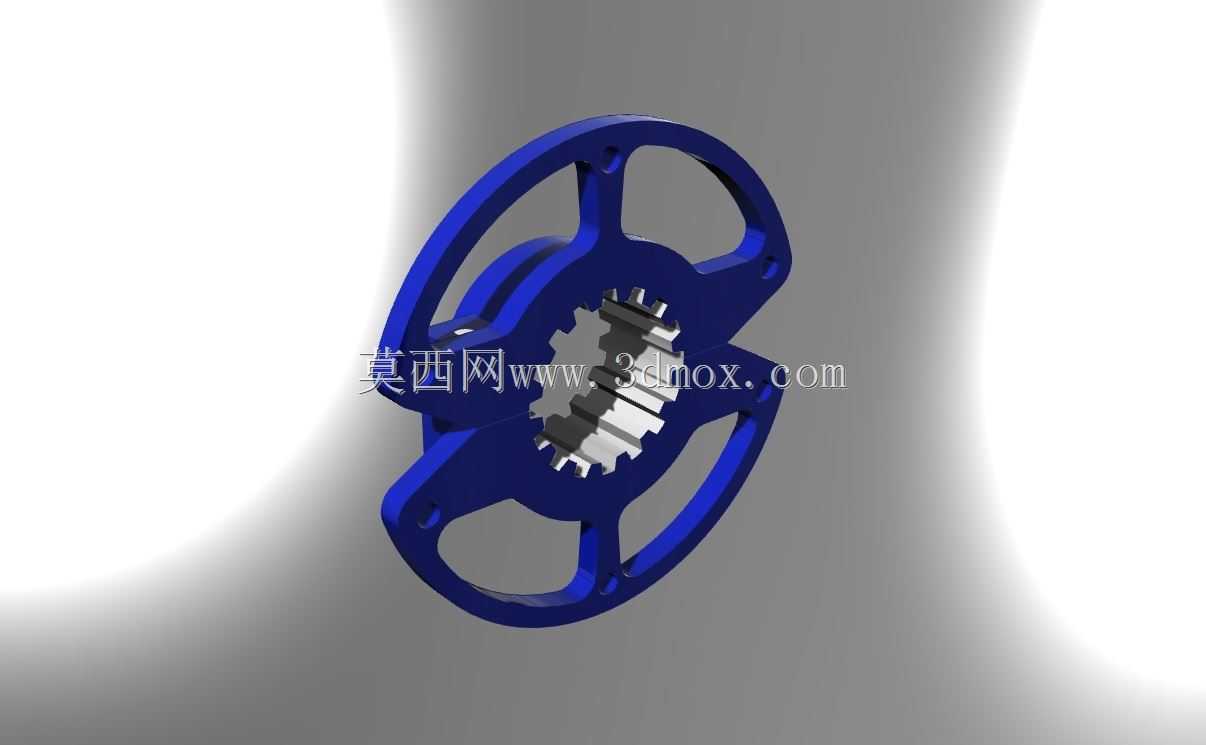

在重载传动系统的轴端导向工位，这类轴头导向构件的应用场景覆盖了冶金输送辊道端、重型机床进给轴端、工程机械传动箱输出端等需要同时完成周向传动、径向支撑与轴向导向的位置，区别于普通平键连接的轴头结构，该构件采用内花键与主轴配合的形式，能够在大扭矩传递工况下避免键槽应力集中导致的轴头开裂问题，同时外轮廓的三辐式支撑结构，能够在安装空间受限的腔体内完成导向副的定位，不需要额外加装独立的导向套支撑座。从实际使用功能来看，该构件同时承担三个核心作用：一是通过内花键与主轴的齿面啮合传递扭矩，花键齿采用渐开线齿形，齿向做了修缘处理，在装配时能够自动对中，减少偏载导致的齿面磨损；二是外圆的环形安装边通过三个辐板连接到内花键基体，安装边上预留的螺栓孔能够将整个构件固定到设备箱体的端面上，作为轴向移动部件的导向基准，辐板上的镂空结构既减轻了构件自身重量，又能够在运转过程中让润滑油通过镂空区域流入花键啮合面，避免干磨；三是辐板外侧的弧形轮廓与箱体内腔的导向槽配合，能够限制主轴在高速运转时的径向窜动，相比传统的铜套导向结构，这种一体式钢质构件的耐磨寿命提升三倍以上，且不需要定期更换铜套衬垫。在设计思路上，该构件没有采用传统的整体圆盘式结构，而是通过拓扑优化将非受力区域的材料全部去除，三个辐板的分布角度采用120度等角布置，每个辐板的截面做了变厚度处理，靠近内花键基体的位置厚度更大，向外侧安装边过渡时逐渐减薄，既保证了扭矩传递时的结构刚度，又控制了整体重量，避免轴端附加质量过大导致的主轴动平衡超标。内花键的参数匹配常用的矩形花键与渐开线花键过渡规格，齿顶留有0.2mm的装配间隙，齿侧配合采用中等间隙配合，能够适应工作温度在-20℃到120℃之间的热胀冷缩变形，不会出现卡滞问题。从安装边界尺寸来看，该构件的最大外圆直径适配常规120mm内径的箱体安装孔，安装边上的四个螺栓孔采用跨中分布，孔距符合通用机械安装的孔系标准，不需要对现有设备的安装端面做额外打孔改造，内花键的小径适配直径40mm的主轴，花键有效啮合长度为35mm，能够满足最大传递扭矩1200N·m的工况需求，构件的轴向总厚度控制在28mm，在安装时不会占用过多的轴端轴向空间，能够给轴端密封件预留足够的安装位置。在实际选型适配时，需要注意该构件的导向面是安装边的外圆柱面，其圆柱度公差控制在0.02mm以内，与箱体导向孔的配合采用间隙配合，间隙量在0.03mm到0.05mm之间，既能够保证相对滑动的顺畅性，又不会因为间隙过大导致导向精度不足，辐板与内花键基体的连接位置做了R3的圆角过渡，避免应力集中在交变载荷下出现疲劳裂纹，安装边的端面做了磨削处理，平面度公差在0.015mm以内，安装时能够与箱体端面完全贴合，不会出现安装倾斜导致的导向偏载。这类结构相比分体式的轴头加导向套结构，减少了两个配合面的装配误差累积，整体装配精度更容易保证，在维护时只需要整体拆卸更换即可，不需要分别调整轴头与导向套的同轴度，大幅降低了现场维护的工作量，尤其适合在井下设备、野外工程机械等维护条件较差的场景使用，能够减少停机维护的时间成本。在建模过程中，花键齿的建模采用参数化生成方式，每个齿的齿形误差控制在0.01mm以内，辐板的曲面过渡采用G2连续，避免在数控加工时出现刀路顿挫，安装孔的位置度公差严格按照通用机械安装标准设定，能够直接对接现有常规的轴系安装尺寸，不需要做额外的适配修改。
