方形钢制液压油路集成安装阀块

在中小型液压站、机床液压夹紧回路、小型工程机械液压操控单元的搭建过程中，这类方形钢制油路集成块是替代分散管路连接的核心构件，很多现场做液压改造的工程师都有体会，用分散管接头接出来的回路不仅占空间，后期漏油点排查要耗费大量时间，集成块把所有通油孔道做在实体钢件内部，能把溢流阀、节流阀、电磁换向阀的安装接口全部整合在一个块体上，外部只需要接总进油、总回油和到执行元件的管路，整个回路的紧凑度能提升六成以上。

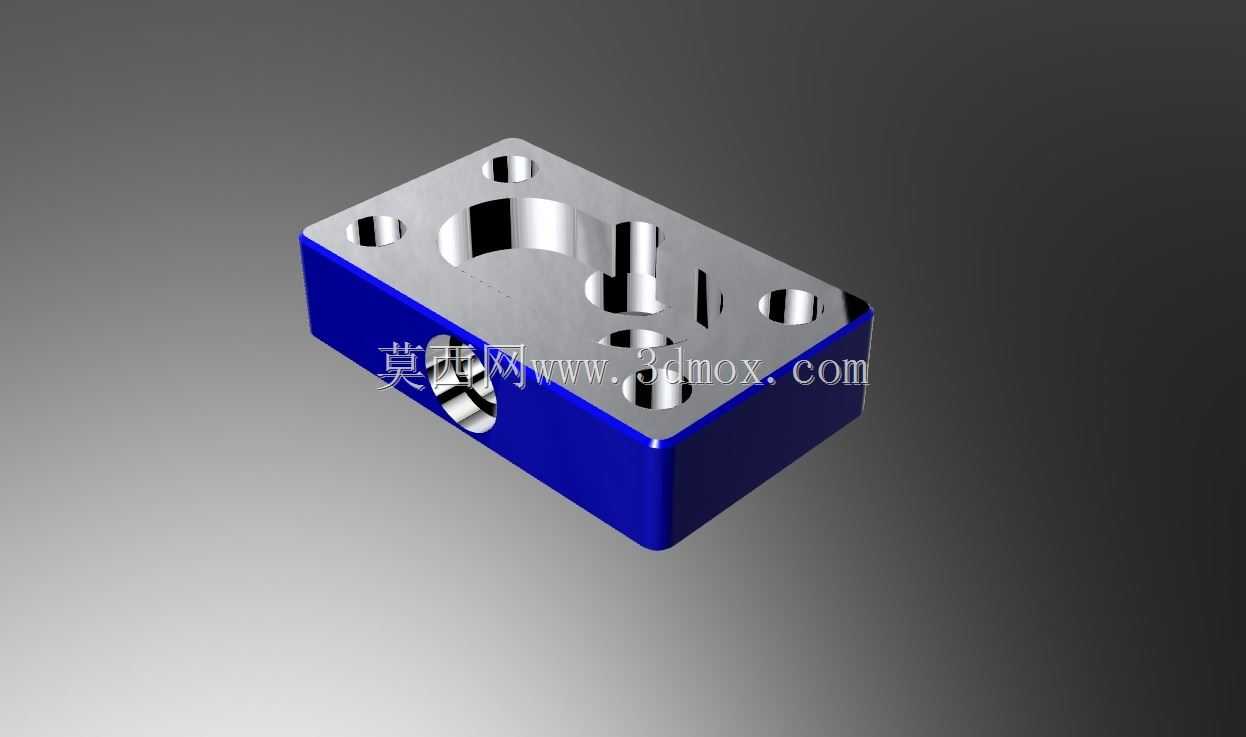

从结构设计逻辑来看，这个块体采用长方体六面布局，顶面是主要的阀件安装面，加工有大直径的主阀安装沉孔，周围均匀分布四个螺栓过孔，用来固定通径对应的换向阀或者插装阀，沉孔底部连通内部的主压力油道；块体的四个角位置加工有更小的螺栓过孔，是用来把整个阀块固定在安装支架或者油箱顶面上的安装位，孔的位置公差控制在±0.1mm以内，避免安装时阀件密封面错位导致漏油。侧面的横向孔道是外接油口，加工有标准管螺纹，用来对接油缸、马达这类执行元件的油管，孔道内部的相贯线位置都做了去毛刺处理，避免高压油流过时产生紊流或者冲掉铁屑划伤密封件。

设计这类阀块的时候首先要确定通油能力对应的孔道直径，这个块体的主油道直径适配10通径的阀件，能满足每分钟60升以内的流量需求，适合小型液压系统使用，孔道之间的壁厚要保证在3mm以上，承受25MPa的系统压力时不会出现渗油或者开裂。块体的外露非安装面做了蓝色氧化处理，既可以防锈，也能和加工后的银色金属安装面形成区分，装配的时候能快速识别哪些面是密封结合面，避免磕碰划伤。安装边界上，这个块体的长宽尺寸适配标准阀件的安装孔距，安装时不需要额外做转接板，底部可以垫耐油橡胶垫减震，外接管路的弯曲半径要预留足够空间，避免和相邻的电气元件产生干涉。

实际使用中，这类阀块的内部油道走向要尽量减少直角转弯，降低压力损失，每个油道的末端都加工有工艺堵头的安装位，加工完成后要做耐压测试，保压半小时无渗漏才能投入使用，相比管式连接的回路，集成块的响应速度更快，因为油道长度缩短了，阀件之间的动作延迟能降低不少，在需要频繁换向的夹紧回路里，这种结构的稳定性优势非常明显，后期维护的时候只需要拆换顶面的阀件，不需要拆解整个管路，能大幅缩短设备停机维护的时间。
