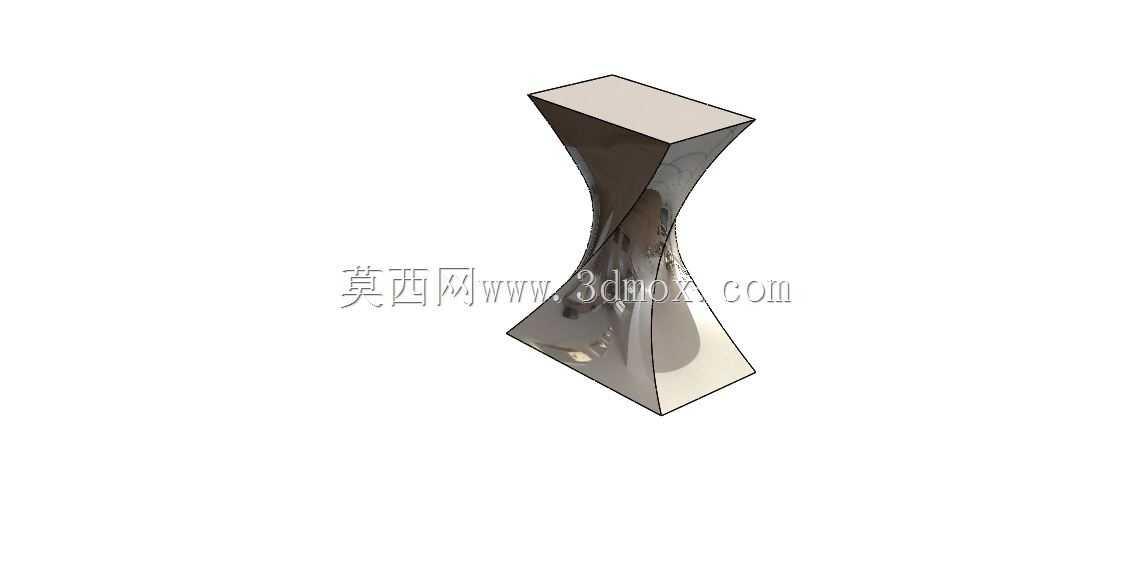

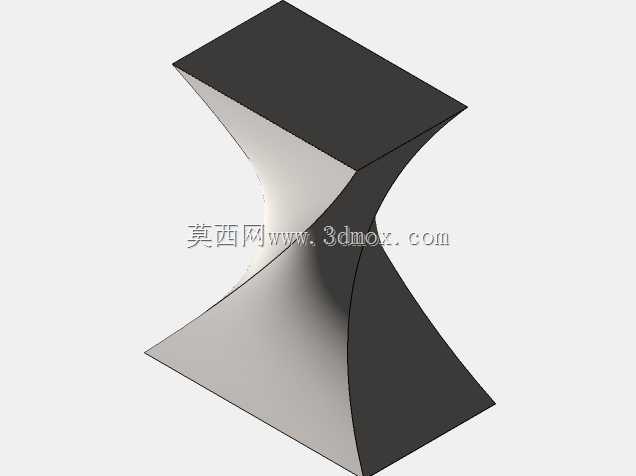

双正方形截面扭转收腰异形结构件

　　该扭转收腰结构件上下两端采用等边长正方形截面设计，两端截面保持平行且中心轴线共线，中间段通过连续平滑的双曲面过渡实现收腰效果，整体沿中心轴线呈180度扭转形态，曲面过渡全程无棱角、无突变折边，所有相邻面之间均采用G2连续曲率衔接，避免应力集中风险。从实际应用场景来看，这类结构常作为轻量化支撑立柱用于桌面展示台架、小型设备的装饰性承重柱、文创产品的基座支撑，也可作为流体管道内的静态混流芯件，利用扭转曲面改变流体流向实现多相介质的无动力混合，部分场景下也会作为工业设计中的造型验证样件，用于验证异形曲面的加工可行性与装配适配性。设计过程中首先确定上下两端正方形的边长尺寸，两端截面的安装边界需匹配对应安装面的孔位布局，

　　正方形四个角点可根据安装需求预留螺纹孔或沉头孔位，安装时需保证两端截面与安装基面完全贴合，避免因贴合间隙导致受力不均引发结构变形。中间收腰段的最小截面尺寸需根据实际承重需求核算，若作为承重支撑使用，最小截面处的抗弯截面模量需满足额定载荷下的挠度要求，扭转角度可根据实际使用需求调整，本次采用的180度扭转可在保证结构刚度的同时实现最优的视觉通透感，若作为混流芯件使用，扭转角度可调整为90度或270度以适配不同的流体混合效率要求。建模过程中需重点控制曲面的光顺度，通过引导线放样生成主体曲面时，需保证四条侧棱的曲率变化均匀，避免出现局部曲面褶皱或曲率反转，实体生成后需对所有棱边做小圆角处理，圆角半径根据构件整体尺寸适配，

　　避免过大圆角破坏曲面的连续形态。安装边界方面，上下两端正方形截面的外轮廓尺寸需与对接的安装座内槽尺寸保持间隙配合，单边间隙控制在0.1-0.2mm即可，既方便装配对位，也可避免热胀冷缩导致的装配卡滞。若作为外观装饰件使用，外表面可做抛光或电镀处理，曲面的连续形态可保证镀层均匀无积漆死角；若作为结构承重件使用，可根据载荷大小调整中间收腰段的最小截面直径，同时可在内部增设加强筋结构，加强筋需沿扭转曲面的法向布置，保证力流传递顺畅，避免加强筋与主体曲面衔接处出现应力集中。这类异形扭转结构相较于等截面直立柱，在相同重量下可获得更高的抗弯刚度，同时独特的曲面形态可兼顾装饰性与功能性，在小型非标设备、文创展示装置、实验台架等场景中有着较高的应用适配性，设计时无需额外添加冗余结构，依靠自身曲面形态即可实现力学性能与外观效果的平衡。
