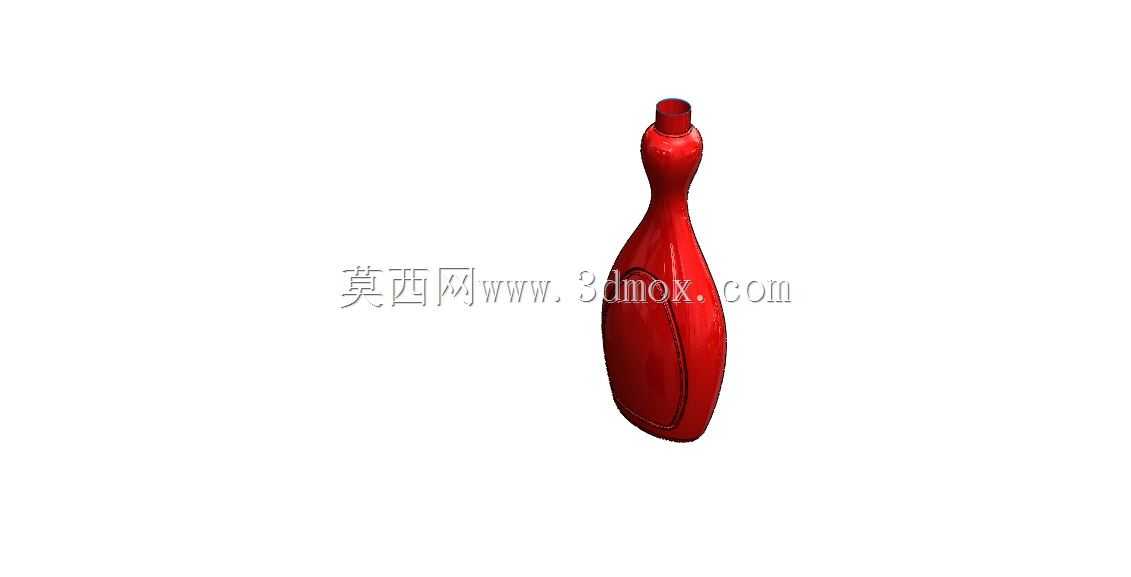

流线型曲面塑料盛装瓶结构设计

　　这类曲面造型的塑料盛装瓶，日常多应用在日化洗护、饮品分装、特色调味液存储场景中，核心功能是实现液态介质的密封存储与可控倾倒，同时依靠差异化的曲面外形提升货架辨识度，区别于常规直筒瓶的视觉单调感。从结构设计逻辑来看，瓶身采用收腰式流线曲面并非单纯为了外观表现，中部收窄的曲面段刚好匹配人手握持的掌弓弧度，单手握持时指腹能贴合曲面形成足够的静摩擦力，即便瓶身外壁沾有少量水渍也不易打滑，倾倒内容物时手腕无需过度偏转就能控制出液流速。瓶体上部的渐缩颈段做了平滑过渡处理，没有出现曲率突变的折角，一方面能降低注塑成型时的应力集中风险，避免脱模后颈段出现应力发白甚至开裂的问题，另一方面渐缩的流道能在倾倒时收拢液流，防止液体顺着瓶身外壁流淌造成污染。

　　瓶口位置做了等直径的直段设计，预留了标准螺纹的配合边界，可适配通用口径的螺旋瓶盖，无需单独开模制作配套封盖，能大幅降低后续量产的配套成本，直段的长度也经过匹配计算，拧紧瓶盖后密封胶圈能完全贴合瓶口端面，实现倒置不渗漏的密封效果。瓶底采用内凹式弧面结构，而非平底设计，这种结构能让瓶体放置在平面上时，依靠外圈的环形支撑边形成稳定支撑，即便放置台面存在轻微的不平整，也能通过环形边的微小形变补偿平面度误差，不会出现放置不稳晃荡的情况；同时内凹结构能提升瓶底的结构刚性，装满液体堆叠放置时，瓶底能承受上层瓶体的传递压力，不会出现底鼓变形导致放置失稳的问题。从建模实现的角度，整个瓶体采用曲面放样加实体抽壳的方式构建，

　　所有曲面衔接处都做了G2连续处理，避免出现曲面棱线，一方面能让注塑时的塑料熔体在模腔内流动更顺畅，减少填充不足、熔接痕的成型缺陷，另一方面光滑的外壁也更方便后续的表面印刷、贴标工序，标签能完全贴合曲面不会出现翘边。设计时也充分考虑了安装与使用的边界尺寸，瓶身最大外径控制在常规手持握持的舒适范围内，整体高度适配常规商超货架的层间高度，既不会因为过高导致货架摆放受限，也不会因为过矮导致单瓶盛装容量不足；瓶身的壁厚做了均匀化处理，所有位置的壁厚差控制在合理区间内，避免注塑成型时出现厚薄不均导致的缩痕、翘曲问题，同时均匀的壁厚也能让瓶体各个位置的抗挤压能力保持一致，运输过程中受到堆叠挤压时不会出现局部破损。这类瓶体的内部型腔做了平滑过渡处理，没有出现死角结构，使用后清洗时水流能冲刷到所有内壁位置，不会残留内容物造成变质，尤其是存放粘稠类液态介质时，平滑的内壁能让介质顺利流出，减少瓶内残留浪费。
