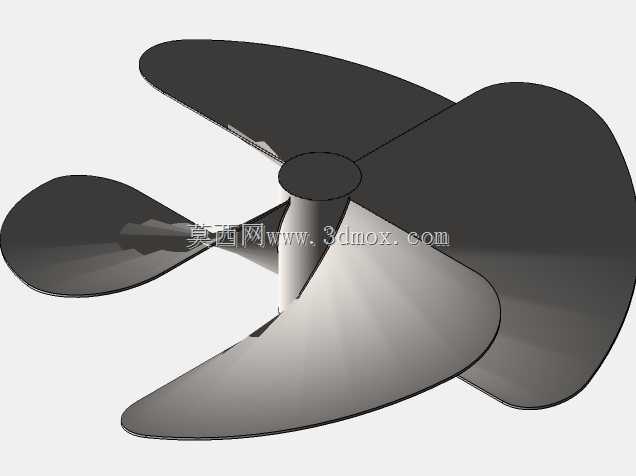

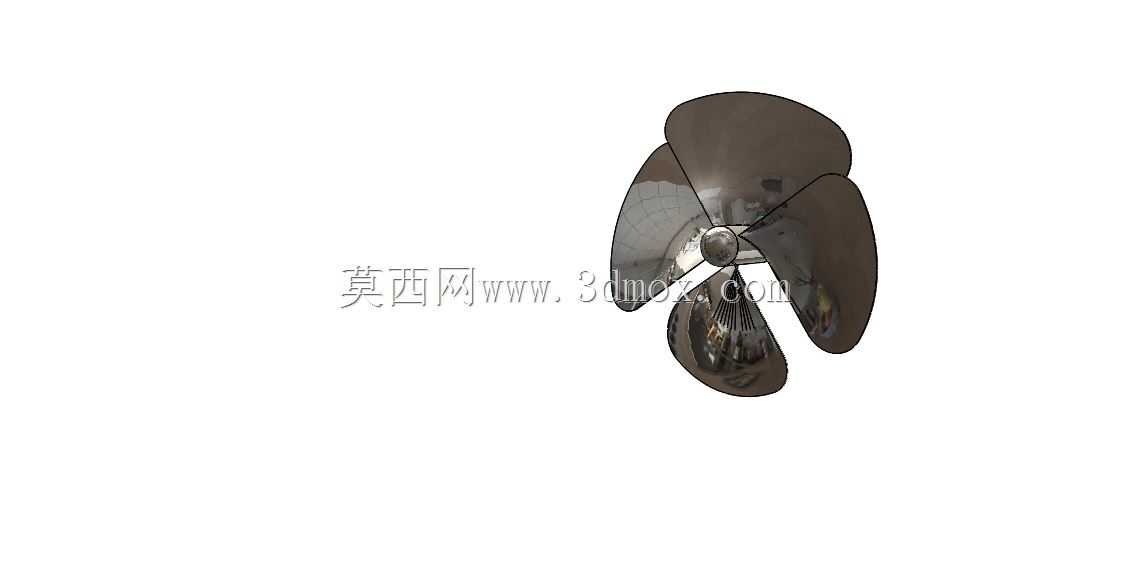

SOLIDWORKS设计的四叶曲面螺旋桨结构

在流体动力输送、小型通风排风、水面推进类设备的结构选型阶段，螺旋桨作为核心的能量转换部件，其曲面造型的合理性直接决定整套设备的运行效率与振动噪声水平。这款四叶结构的螺旋桨，在设计阶段优先考虑了低转速工况下的流体做功均匀性，避免三叶结构在特定转速区间容易出现的脉动冲击问题，适配对运行平稳性有一定要求的应用场景。从实际应用场景来看，这类小尺寸曲面螺旋桨既可以作为小型轴流通风设备的风轮部件，安装在管道通风、设备散热排风的工位，通过桨叶旋转带动轴向气流流动，完成指定区域的空气置换或热量带走；也可以经过材质适配调整后，作为小型水面作业载具的推进部件，将转轴输出的旋转扭矩转化为轴向推进力，驱动载具在水面完成行进动作。设计过程中，桨叶的曲面成型采用了变螺距的参数化构建逻辑，从叶根位置到叶梢位置，螺距参数按照流体流速分布规律做渐变处理，叶根区域因为线速度更低，采用相对更大的安装角保证足够的流体做功能力，叶梢区域因为线速度最高，适当减小安装角来降低叶尖位置的流体分离损失，同时减少叶尖涡的产生强度，降低运行过程中的涡流噪声。桨叶与中心轮毂的过渡区域做了大圆角顺滑处理，避免直角连接带来的应力集中问题，不管是采用金属冲压焊接成型，还是采用工程塑料注塑成型，这个过渡结构都能有效降低成型过程中的缺陷概率，同时提升部件整体的结构强度，在长期承受交变流体载荷的工况下，减少连接位置开裂失效的风险。中心轮毂位置设计有标准的轴孔安装结构，能够匹配常规的圆柱输出轴，轴孔深度与桨叶整体的转动惯量做了匹配设计，保证安装后转轴的受力均匀，不会因为悬臂过长导致转轴承受额外的弯曲载荷。安装边界方面，这款螺旋桨的径向最大尺寸适配小通径的安装空间，安装时需要预留足够的径向安全间隙，避免桨叶旋转过程中与外围的护罩、管道壁发生刮擦，轴向方向上，轮毂的定位端面与驱动端的轴承座端面需要保留合适的装配间隙，防止运行过程中热胀冷缩导致部件出现轴向窜动碰擦。从功能特性来看，四叶对称的结构布局让桨叶在旋转过程中的质量分布更均匀，动平衡校正的余量更小，生产过程中不需要做过多的去重处理就能达到较高的平衡精度，运行时的转轴振动幅度更小，能够有效延长配套轴承的使用寿命。桨叶的曲面光滑度设计也充分考虑了流体附着的特性，光滑连续的曲面可以让流体在桨叶表面保持层流状态更长的距离，减少紊流带来的能量损失，提升能量转换的效率。在实际选型适配时，需要根据具体的工况介质调整桨叶的材质与厚度，如果是空气介质的通风场景，可以采用较薄的工程塑料或者薄钢板材质，降低整体转动惯量，减少驱动电机的启动负载；如果是水介质的推进场景，则需要适当增加桨叶厚度，同时选用耐水腐蚀的材质，抵抗水流的冲击与介质腐蚀。设计阶段的曲面验证环节，需要重点检查每个桨叶的曲面一致性，保证四个桨叶的型线偏差控制在合理范围内，避免因为型线差异导致各个桨叶的受力不均，运行时产生额外的偏载力。另外，桨叶的前缘位置做了小圆弧钝化处理，避免尖锐前缘在加工或者安装过程中出现磕碰变形，同时也能减少前缘位置的流体冲击损失。
