内燃机连杆总成结构设计方案

　　在往复式内燃机的动力传递链路里，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，其结构合理性直接决定动力总成的运行可靠性与服役寿命。日常做这类构件的三维结构设计时，首先要锚定实际装机的工况边界：小端随活塞在气缸内做高速往复直线运动，大端随曲轴曲柄销做圆周回转，杆身要持续承受交变的气体爆发压力、往复惯性力与旋转惯性力的复合载荷，这就要求结构设计必须兼顾强度储备、轻量化与装配适配性。

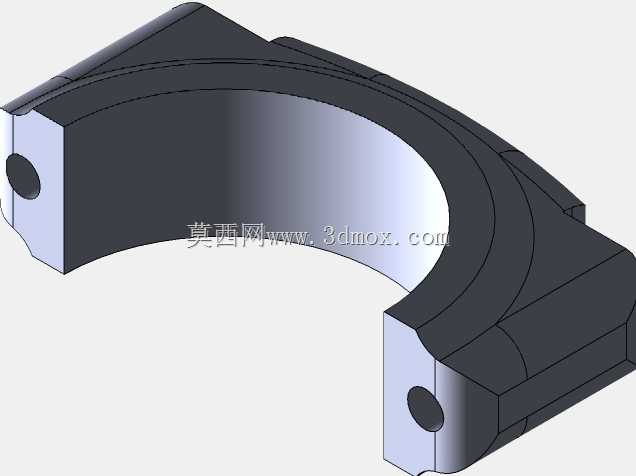

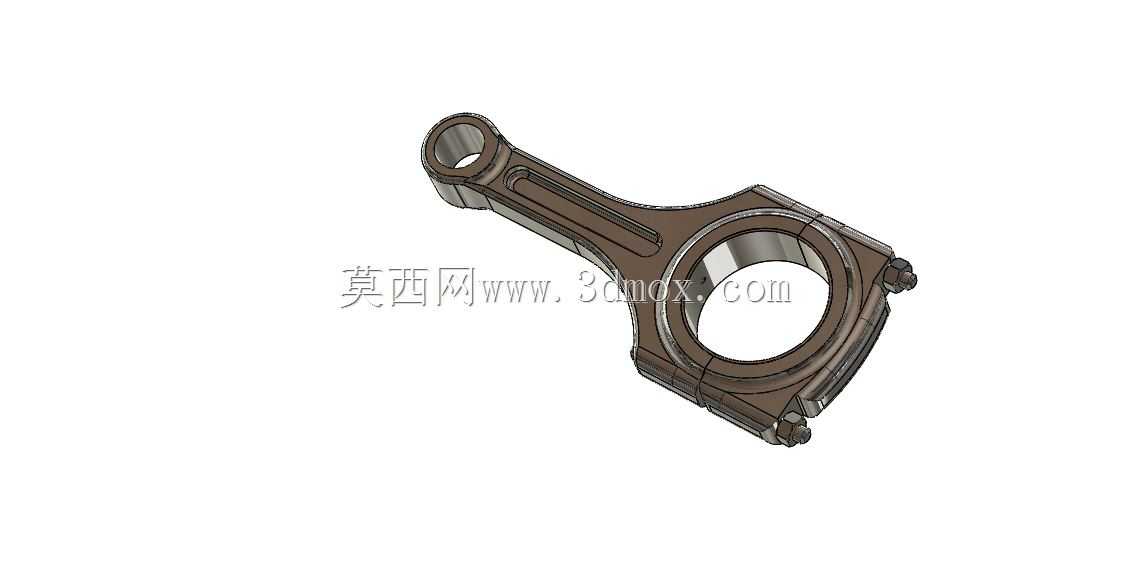

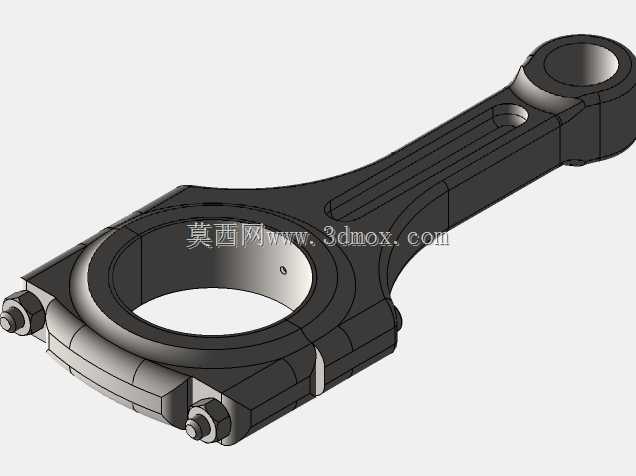

　　从结构布局来看，该连杆采用传统的分体式大端设计，大端盖与杆身通过配对螺栓实现刚性锁紧，这种结构的核心考量是满足发动机装配工艺要求——曲轴完成主轴瓦装配后，连杆大端需要环绕曲柄销完成抱合安装，分体结构能避开整环式大端无法穿过曲柄轴颈的装配限制。设计过程中，大端与大端盖的结合面采用平切结构，加工工艺性更好，螺栓孔的位置度公差需要严格控制，避免装配后轴瓦出现偏磨，导致润滑失效。小端采用整环式结构，内部压装耐磨铜衬套，与活塞销形成间隙配合，衬套内壁设计有布油槽，能将曲轴箱飞溅上来的润滑油均匀引导至摩擦副表面，降低活塞销与衬套的磨损速率。

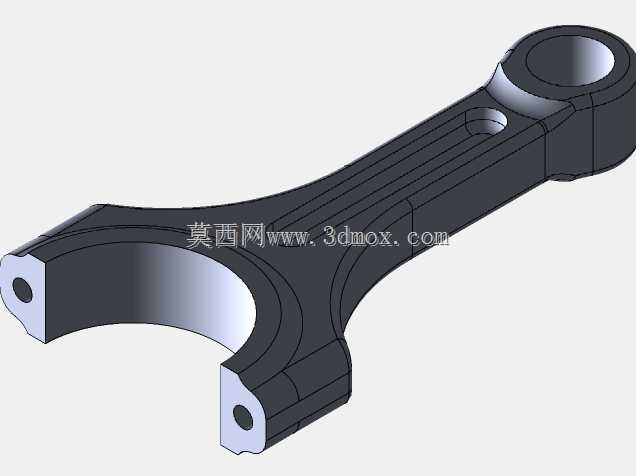

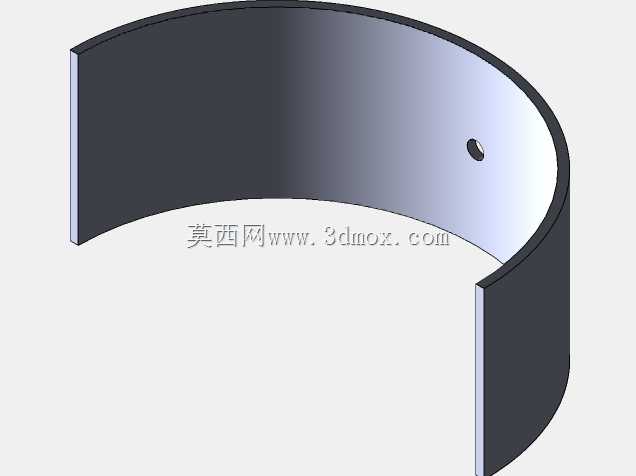

　　杆身部分采用工字形截面设计，这是经过多轮载荷校核后选定的截面形式：在相同截面积下，工字形截面的抗弯截面模量远大于矩形或圆形截面，能在严格控制构件重量的前提下，大幅提升杆身在摆动平面与垂直摆动平面的抗弯、抗扭刚度，避免高转速工况下杆身出现横向共振或屈曲变形。杆身与大、小端的过渡位置全部采用大圆角平滑过渡，从根源上降低应力集中系数，避免交变载荷作用下过渡位置萌生疲劳裂纹。大端内壁设计有轴瓦定位槽，安装时轴瓦的定位凸台嵌入槽内，能防止发动机运行过程中轴瓦随曲柄销转动，堵塞润滑油孔。

　　做安装边界的尺寸校核时，需要同步匹配三个维度的装配约束：小端外径与活塞内腔的避让间隙，要保证活塞运行到上止点时，连杆小端不会与活塞销座的加强筋发生运动干涉；大端的最大回转半径，要匹配气缸体下部的曲柄箱避让空间，避免曲轴回转时大端及螺栓头部碰撞缸体内壁；杆身的侧面宽度，要适配曲轴曲柄臂的开档尺寸，预留合理的轴向窜动间隙，同时不能因为间隙过大导致连杆工作时出现横向敲击。

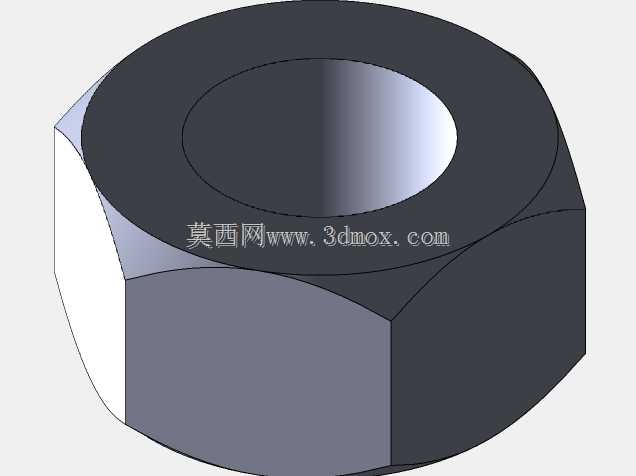

　　从实际应用场景来看，这类连杆不仅适配传统的车用汽油机、柴油机，在小型通用发电机组、农用机械动力头、摩托艇动力总成等采用往复式内燃机的设备中都有广泛应用。设计过程中还需要考虑动平衡匹配，连杆的大小端重量需要按装机组别进行严格配重，同一台发动机上装配的多支连杆，重量差要控制在工程允许的公差范围内，避免曲轴运转时出现不平衡量，引发整机振动超标。另外，大端螺栓的预紧力需要按照工艺规范设定，预紧力不足会导致大端结合面出现分离，轴瓦润滑失效；预紧力过大则可能导致螺栓屈服拉长，甚至引发连杆断裂打穿缸体的严重故障。杆身表面通常会做喷丸强化处理，提升表面残余压应力，进一步增强构件的疲劳强度，这些工艺层面的要求，在三维建模阶段就要同步考虑结构的工艺可达性，避免出现无法加工或装配的结构死角。
