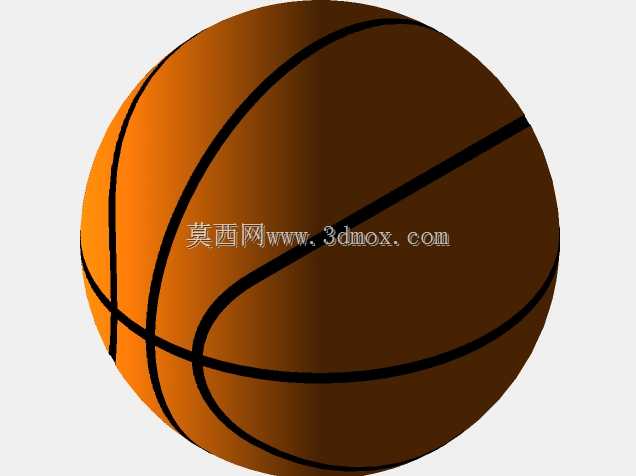

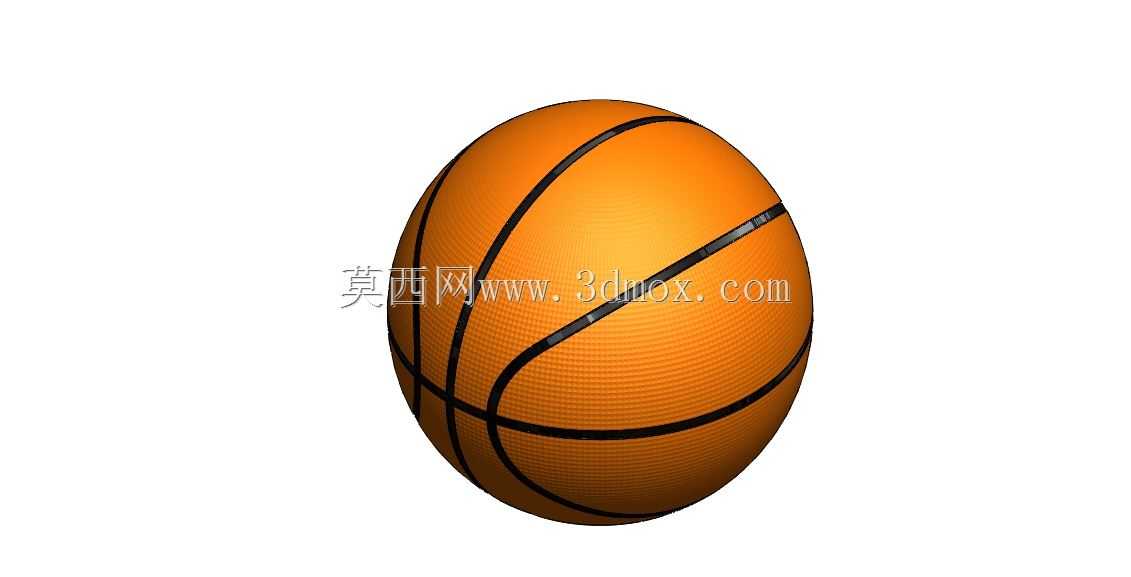

标准比赛用篮球曲面结构三维设计

日常做体育器材类结构建模时，篮球这类看似规则的球面构件，实际曲面拆分逻辑很考验对空间曲线的把控能力，很多新手容易直接用整球拉伸切除做筋槽，最后出来的筋线交汇位置要么出现曲面褶皱，要么筋条宽度在球面不同位置偏差过大，和真实篮球的筋线分布完全不符。实际建模前要先明确篮球的应用场景，不管是做体育用品展示的装配场景、运动仿真的碰撞测试载体，还是文创周边的衍生设计参考，这个模型的曲面精度直接决定后续场景搭建的真实度，比如做篮球入网的运动仿真时，球面的圆度偏差会直接影响碰撞接触的计算结果，做产品渲染时筋槽的深度和过渡圆角不对，渲染出来的质感会和真实橡胶篮球差很多。

设计思路上，首先要确定基准球面的曲率，标准成年比赛用篮球的球面基准直径取246mm，对应圆周757mm左右的常规比赛用球尺寸，这个尺寸是后续所有筋线布局的基准，不能随意缩放，否则后续做配套的篮球架、收纳筐等周边构件时会出现尺寸匹配问题。筋线的布局不能直接在球面上画草图投影，要先做空间相交的基准面，四个相互呈45度夹角的过球心基准面，和球面相交得到的空间曲线，才是篮球筋条的中心轨迹，很多人做出来的筋线歪扭，就是因为直接在平面上画圆弧投影到球面，投影后的曲线在球面两极位置会出现曲率突变，导致筋条扫掠时出现自相交。

筋槽的结构处理上，真实篮球的筋条是凸出于球面1.5mm左右的橡胶筋，不是凹陷的槽，扫掠筋条的时候，截面不能用固定尺寸的矩形，要沿着球面法向做截面方向的随形变化，否则筋条在球面曲率大的位置会出现截面倾斜，和球面的贴合处出现缝隙。扫掠完成后，筋条和球面的交接位置要做R0.8mm的过渡圆角，这个圆角不能直接用全局圆角命令，要分筋段逐一处理，因为筋线交汇的十字位置，全局圆角会出现圆角溢出，把交汇位置的棱角磨平，不符合真实篮球筋条交汇的硬朗过渡。球面的纹理处理上，不要直接用贴图敷衍，做结构设计时要考虑后续如果需要做3D打印手板或者模具拆分的需求，表面的颗粒纹理要做浅0.2mm的凹点阵列，阵列方向要沿着球面法向，不能用线性阵列，否则球面侧面的颗粒会出现拉伸变形，颗粒的排布要避开筋条位置，和筋条边缘保持1mm的净距，对应真实篮球生产时贴皮的接缝余量。

安装边界和适配场景方面，这个模型的整体外轮廓最大直径就是基准球面直径246mm，没有外凸的附加结构，不管是导入运动仿真软件做碰撞测试，还是导入渲染场景做体育场馆的陈设，都不需要额外做结构避让，模型的原点设置在球心位置，方便后续做旋转、移动等装配约束，做投篮仿真时可以直接在球心位置添加质量属性，对应标准篮球600g左右的质量参数，重力和碰撞参数的设置不需要额外调整坐标。另外建模时要注意曲面的缝合公差，所有曲面片体的缝合公差控制在0.02mm以内，避免后续导入其他三维软件做布尔运算时出现破面，筋条和主体球面的合并要采用实体求和而不是曲面缝合，因为实体结构在做工程图导出或者有限元分析时，不会出现面缺失的问题。很多人做这类球类模型时容易忽略筋条的对称性，四个方向的筋条要做圆周阵列的参数化关联，后续如果需要调整篮球尺寸做儿童用球、玩具用球的衍生设计，只需要修改基准球面的直径参数，筋条和表面纹理会自动跟随更新，不需要重新绘制曲线，这也是参数化建模相比直接导入网格模型的优势，能适配不同场景的尺寸调整需求。
