双筒带座机械连接支撑零件结构设计

项目分类:3D模型 发布时间:2021-10-16 ID:326816
  • 双筒带座机械连接支撑零件结构设计
  • 双筒带座机械连接支撑零件结构设计

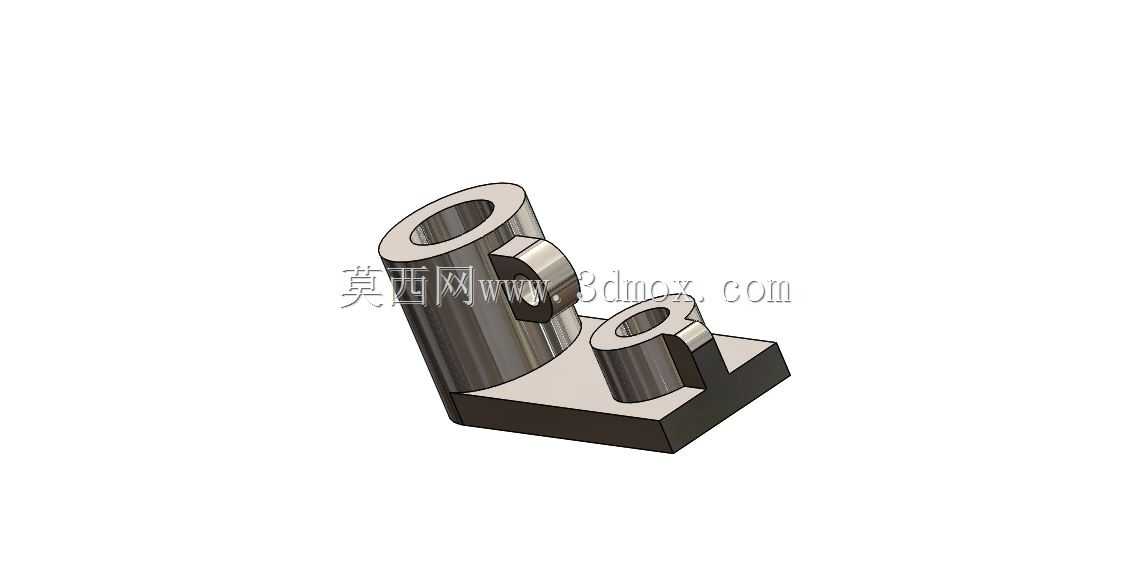

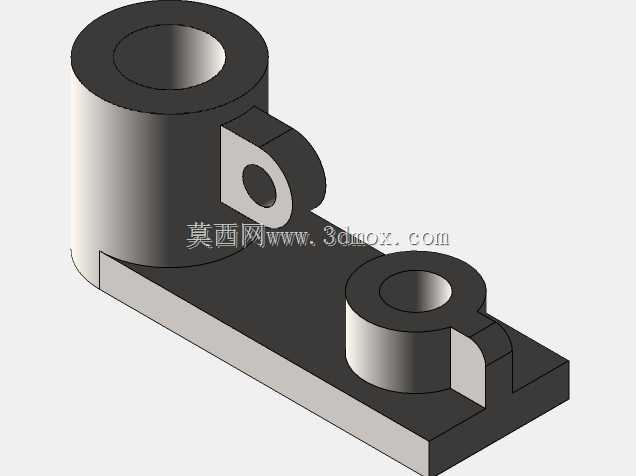

这类带双筒结构的支撑连接座,在轻工自动化输送线、小型工装夹具定位模块、桌面级非标设备的导向单元中应用十分广泛,日常做设备改型时经常会碰到类似结构的设计需求,核心作用是为两根不同直径的滑动导杆、定位销轴或者流体管路提供稳定的安装基准,同时通过底部的方形安装基座直接固定在设备台面或者型材框架上,省去额外做转接支架的工序。从结构功能上拆分来看,底部的方形基座是整个零件的安装承载基础,设计时需要提前匹配安装面的平面度要求,基座上预留的安装孔位要对应常用的内六角螺栓规格,孔位的边距需要留出足够的扳手操作空间,避免现场装配时出现螺栓无法拧紧的问题;两个高度不同、内径有差异的筒状结构是核心功能段,较高的筒体一般用来穿装直径更大的导向轴或者主支撑柱,筒体内壁的加工精度要匹配轴类零件的配合公差,如果是做滑动导向用途,内壁还要预留润滑脂的存储槽,降低往复运动时的磨损量,较矮的筒体一般用来安装定位销、小型导杆或者辅助管路,侧面带的凸台结构是用来安装紧定螺钉的,装配时可以通过紧定螺钉锁定穿入筒内的杆件,防止杆件工作时出现轴向窜动或者周向转动。做这类零件的三维建模时,首先要确定两个筒体的中心距尺寸,这个尺寸直接决定了后续配套杆件的安装位置精度,不能随意设定,要结合实际设备的安装空间来定,中心距过小会导致两个筒体的壁厚不足,受力时容易出现开裂变形,中心距过大则会占用过多安装空间,不符合小型设备紧凑化的设计要求。筒体和底部基座的衔接位置要做合理的圆角过渡,不能直接做直角连接,直角位置在铸件或者机加工件中会存在应力集中问题,设备长期运行受交变载荷时容易从衔接位置断裂,圆角的半径要结合零件整体尺寸来选,不能过大影响周边其他零件的安装,也不能过小起不到分散应力的作用。从安装边界来看,这类零件的整体外轮廓要控制在配套安装区域的尺寸范围内,基座的底面要保证足够的接触面积,避免安装后出现压应力过大导致的基座变形,两个筒体的顶端高度差要匹配配套杆件的行程要求,较高筒体的顶端不能超出设备的安全防护范围,避免运动时和周边部件发生干涉,较矮筒体的侧面凸台要朝向便于操作紧定螺钉的方向,方便后期设备维护时调整杆件位置。实际选型应用时,如果是用在有振动的设备工位,还要适当增加基座的厚度,提升整体的刚性,筒体内壁如果是和杆件做间隙配合,要根据运动速度选择合适的配合公差,速度越快配合间隙要适当放大,避免热胀冷缩出现卡滞问题,如果是做静态定位使用,配合间隙可以适当缩小,提升定位精度。这类零件的材质一般根据使用场景选择,普通工位用常用的45号钢做表面发黑处理即可,有防锈要求的工位可以选用304不锈钢加工,有轻量化要求的场景也可以选用铝合金材质做硬质阳极氧化处理,不同材质对应的壁厚设计要做调整,铝合金材质的壁厚要比钢件适当加厚,保证整体结构强度满足负载要求。建模过程中还要注意各个加工面的退刀槽设计,筒体的内孔加工、基座的安装孔加工都要预留合理的退刀位置,避免机加工时出现撞刀问题,同时要考虑零件的加工工艺性,尽量减少不必要的复杂曲面,降低加工成本,所有棱边都要做倒角处理,去除加工毛刺,避免装配时划伤操作人员或者损坏配套的密封件、杆件表面。
