废水耦合输水网布水盘结构设计

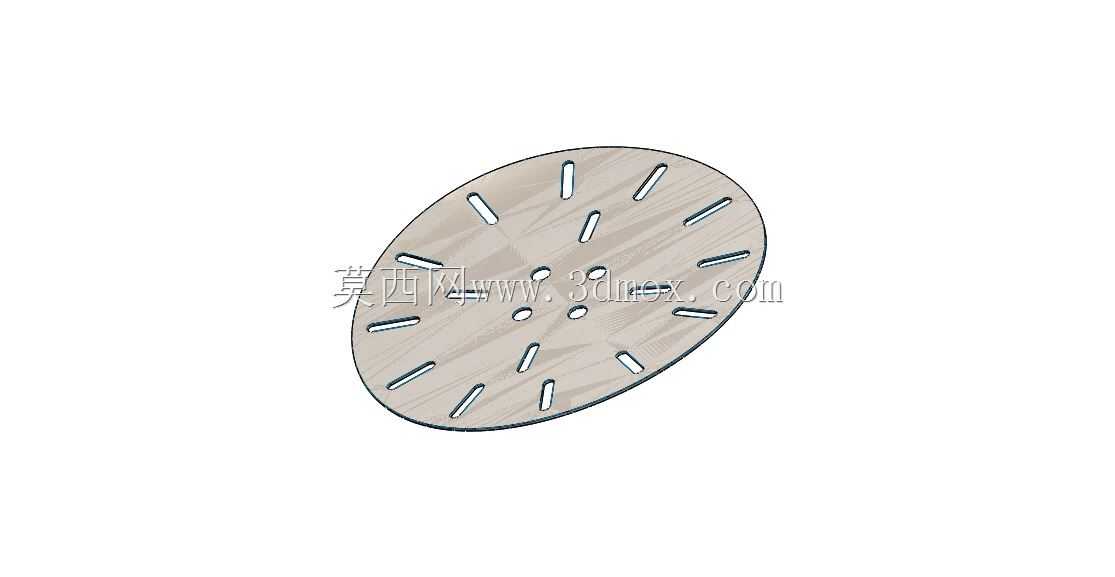

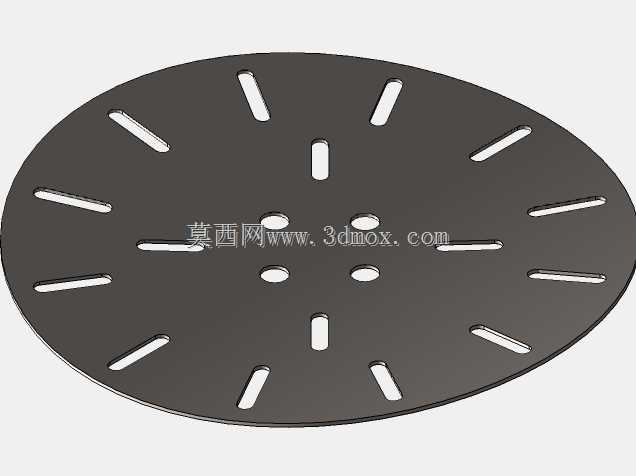

在民用给排水、小型污废水处理的终端布水环节，这类布水盘构件是输水网系统里容易被忽略但直接影响布水均匀性的核心零件，日常在厨房下水隔渣、浴室毛发收集、卫生间同层排水的汇水组件里都能见到它的应用，不少小型户用废水回用装置的进水端也会采用这类结构做匀水布流，避免进水直冲滤料造成局部堵塞或者流道短流。从结构设计逻辑来看，这个盘体采用椭圆薄型盘式结构，整体轮廓做了圆角过渡，没有尖锐的直角棱边，一方面是为了适配安装位置的弧形安装腔体，减少安装时的结构干涉，另一方面光滑的弧面也不容易挂留污废水中的纤维、毛发类杂物，降低日常使用过程中的堵塞概率。盘面上的开槽采用长短交错的径向排布方式，中心区域预留三个小圆孔作为定位安装孔，安装时可以通过这三个孔位配合自攻螺丝或者卡扣将盘体固定在输水网的基座上，安装边界需要注意盘体外缘与基座腔体的配合间隙控制在0.5-1mm之间，间隙过大会造成边缘溢水，间隙过小则会因为热胀冷缩出现盘体翘曲变形的问题。开槽的宽度设计控制在3-5mm区间，这个尺寸是经过实际使用验证的，既能保证过水流量满足日常排水的峰值需求，又能阻挡大部分尺寸较大的杂物进入后续输水管道，避免管道卡堵。盘体的厚度设计在2mm左右，采用常规工程塑料注塑成型即可满足结构强度要求，不需要额外做加强筋结构，因为盘面本身的弧形轮廓已经具备足够的结构刚度，日常使用中承受的水流冲击力很小，薄型设计还能降低材料成本，同时减少构件整体的占用空间。在实际选型应用的时候，需要根据输水网的额定过水流量匹配对应开槽总面积的盘体，开槽的排布角度也可以根据实际进水方向做微调，比如当进水方向偏向盘体一侧时，可以适当加密对应侧的开槽密度，保证整个盘面的布水均匀性，避免局部区域水流速过快造成杂物卡塞。设计这类构件的时候，还要考虑日常拆洗的便利性，三个定位孔的位置不要设置在开槽的密集区域，拆装工具可以顺利伸入孔位操作，盘体表面不需要做额外的磨砂或者纹理处理，光滑的表面更便于冲洗清洁，减少污渍附着。很多新手设计这类布水构件的时候容易犯的错误是开槽方向统一朝一个方向，或者开槽宽度设置过大，实际使用中很容易出现杂物直接穿过开槽进入管道，或者水流分布不均导致局部滤料过载的问题，这个设计里长短槽交错的排布方式，就是让水流通过开槽的时候形成多股不同流速的细流，在盘体下方形成紊流状态，提升后续输水网内的水混合均匀度，对于需要做简单废水过滤耦合的场景，这种布水方式能大幅提升滤层的利用率，延长滤料的更换周期。另外盘体的外缘做了微小的翻边结构，安装的时候翻边可以嵌入基座的密封槽内，不需要额外加装密封胶圈就能实现边缘的密封，减少了装配零件数量，也降低了后期密封件老化漏水的隐患。在安装尺寸匹配上，椭圆盘的长轴尺寸需要比安装腔体的内长小2mm，短轴尺寸比腔体的内宽小1.5mm，预留出足够的安装公差，避免因为加工误差导致盘体无法装入基座，中心定位孔的孔距需要和基座上的安装柱严格对应，孔位偏差控制在0.2mm以内，保证安装后盘体不会出现偏移，导致外缘间隙不均匀。
