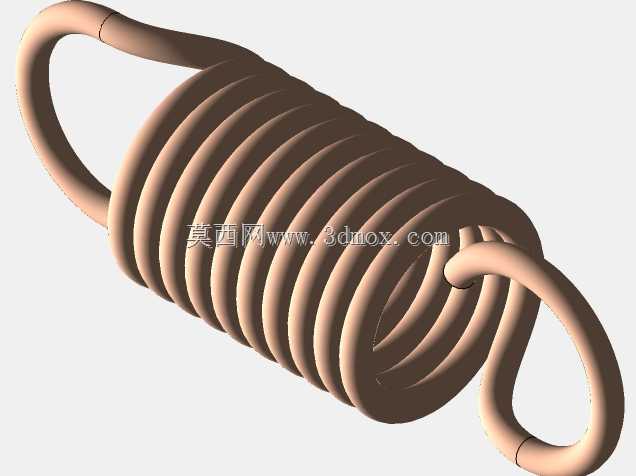

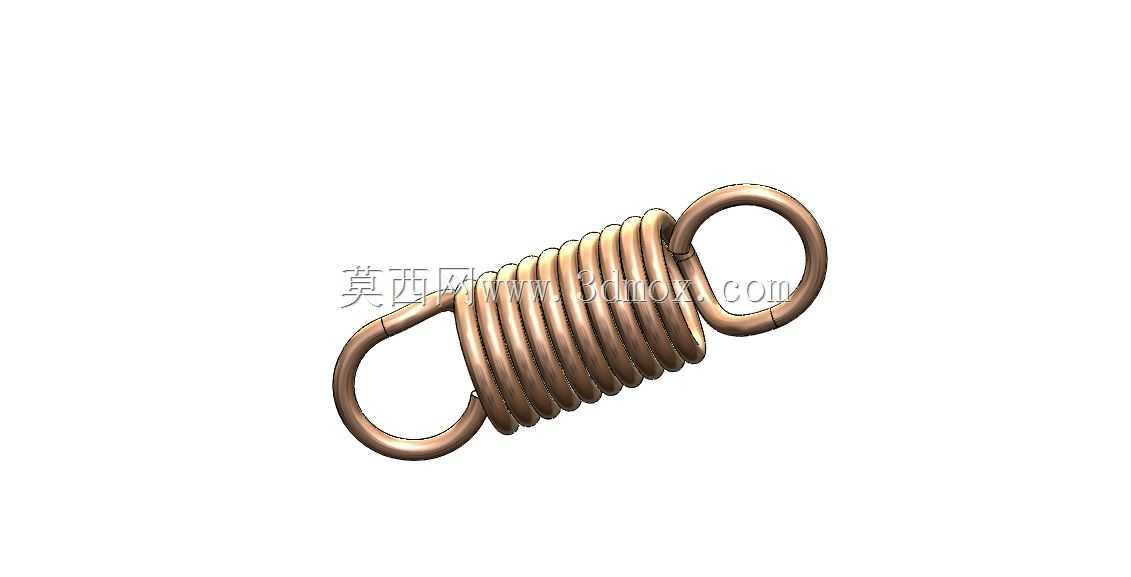

带双耳挂环的拉伸式圆柱螺旋弹簧结构

这类带闭合挂环的拉伸圆柱螺旋弹簧，在日常工业场景里的覆盖范围极广，小到小型家电的开盖复位结构、健身器材的阻力提供单元，大到工业设备里的张紧机构、农机的悬挂缓冲组件、输送线的张紧调节结构，都能见到它的身影，核心作用就是在受轴向拉力作用时存储弹性势能，在外力撤除后带动相连构件回到初始位置，或是在工作行程内持续提供稳定的张紧拉力，避免传动构件出现松脱、错位的问题。

从结构设计逻辑来看，两端的整圆闭合挂环是整个零件的受力连接核心，设计时首先要保证挂环的弯曲半径足够，避免弯折处出现应力集中导致的断裂问题，挂环的内径尺寸需要匹配现场使用的连接销轴直径，通常挂环内径会比适配销轴大0.2到0.5毫米，既保证安装时的装配间隙，不会出现卡滞，也不会因为间隙过大导致工作时出现额外的摆动冲击，加速挂环根部的疲劳损耗。弹簧的有效圈部分是提供弹力的核心，圈与圈之间在自由状态下是紧密并紧的，和压缩弹簧的预留间隙不同，拉伸弹簧的并紧结构能保证初始状态下就有一定的初拉力，这个初拉力的大小需要根据实际工况调整，比如用在柜门复位的场景，初拉力不能过大，否则开门需要的操作力太高影响使用体验，用在传动带张紧的场景，初拉力就要匹配传动带的张紧力要求，避免传动带运转时打滑。

建模过程中，螺旋线的参数设定是整个结构的基础，首先要确定弹簧的中径，也就是螺旋线的扫描直径，这个尺寸直接决定了弹簧的刚度，相同线径和有效圈数的前提下，中径越大弹簧刚度越小，能提供的拉力越小，拉伸行程越长；中径越小刚度越大，相同拉力下的变形量越小。扫描所用的簧丝截面是正圆形，簧丝直径的选择要结合载荷大小计算，既要保证最大工作拉力下簧丝的切应力在材料许用应力范围内，也要保证弹簧在最大拉伸长度下不会出现塑性变形。两端挂环的建模需要在螺旋线的两端做相切延伸，再将延伸段弯曲成闭合的圆环，要保证挂环的平面和弹簧的中心轴线处于同一平面，避免安装后出现偏心受拉的情况，偏心受拉不仅会让弹簧实际提供的弹力偏离设计值，还会让单侧簧丝受力过大，大幅缩短弹簧的使用寿命。

实际选型和安装时，首先要明确安装空间的边界尺寸，弹簧自由状态下的总长度，也就是两个挂环最外侧端点的距离，要小于安装位置两个连接点的最小间距，保证安装后弹簧就处于轻微受拉的状态，避免设备运转时弹簧松脱。弹簧拉伸到最大工作长度时的总长度，不能超过安装位置的最大允许行程，防止弹簧被拉到并圈之后继续受拉，导致簧丝过载断裂。挂环的连接位置要保证两个受力点的连线和弹簧中心轴线重合，不要出现侧向的偏载，很多现场使用的弹簧提前失效，都不是簧丝的强度不够，而是安装时偏载导致挂环根部反复受弯折应力，最终出现断裂。

不同工况下对弹簧的表面处理要求也有区别，在普通室内干燥环境使用的弹簧，做常规的防锈电泳或者彩锌处理就足够，在户外或者有腐蚀的环境下使用，就需要选用不锈钢材质或者做镀锌镍合金的表面处理，避免锈迹影响簧丝的强度，同时防止锈渣掉落到周边的传动构件里造成磨损。这类弹簧的刚度匹配是设计的核心，不能盲目选刚度太大的型号，刚度过大会导致相连构件承受的拉力超过设计值，出现构件变形或者连接点开裂的问题，刚度过小又会导致拉力不足，起不到复位或者张紧的作用，设计时通常会先计算工况需要的最大拉力和工作行程，反推需要的弹簧刚度，再对应匹配簧丝直径、中径和有效圈数的参数组合，最后再根据安装空间调整挂环的尺寸和方向，保证整个零件能顺利装配到设备当中。
