曲面造型金属拨动手柄结构设计

做机械结构设计的同行大多有体会，操作类五金件的设计从来不是画个外形就完事，尤其是带曲面过渡的手动操作件，既要兼顾人手握持的触感，还要匹配安装基面的贴合度，同时要保证长期扳动过程中不会出现应力集中导致的断裂问题。这次做的这款拨动手柄，最初的需求来自小型设备面板的档位切换操作场景，常见于小型试验设备、通风管路风阀调节、台式加工设备的档位拨杆位置，这类场景下操作人员不会佩戴厚重劳保手套，多是徒手直接操作，所以握持区域的曲面弧度不能有尖锐棱角，也不能做过于光滑的镜面处理，不然手上沾了切削液或者灰尘很容易打滑。

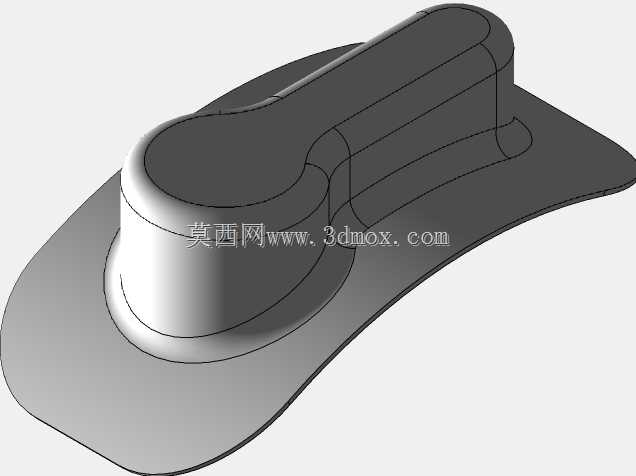

设计初期先敲定了安装边界：底部的安装法兰是随形的曲面薄片结构，不是常规的圆形或者方形安装板，之所以做这种随形轮廓，是因为安装基面本身是带弧度的设备外壳曲面，如果用规则形状的安装板，要么需要额外加调整垫片填补间隙，要么安装后会出现翘边，时间长了固定螺丝容易松动。法兰上预留的两个安装孔位，中心距是按照常用面板操作件的通用安装尺寸设定的，适配M4规格的沉头螺丝，安装后螺丝头完全埋入法兰沉孔内，不会突出表面刮蹭操作人员的手腕。

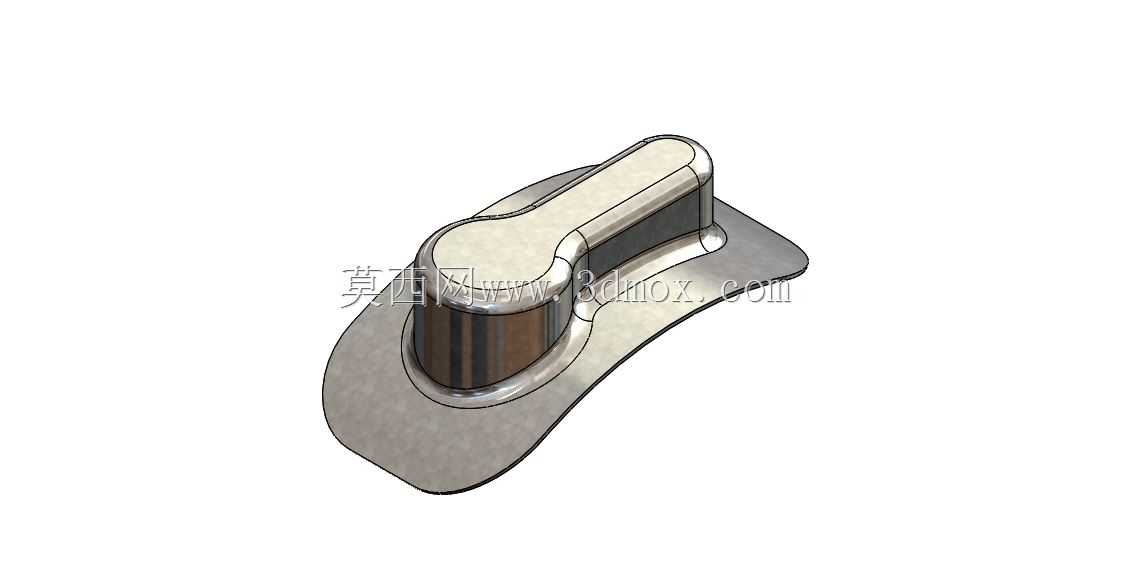

握持部分的结构做了分层设计，中间的受力柱是实心结构，从法兰基面直接拔模延伸上来，和法兰的过渡位置做了R3的圆角过渡，避免扳动的时候应力集中在衔接位置——之前做过类似的手柄，就是因为衔接处圆角留小了，做寿命测试的时候扳动不到三千次就在根部出现了裂纹，这次特意把过渡圆角的数值放大，同时在柱体和顶部握持块的衔接位置也做了连续的曲面过渡，没有硬棱。顶部的握持块是贴合指腹的弧度，宽度刚好能容纳成年人拇指和食指捏持的接触面，边缘做了倒钝处理，不会割手，表面做了拉丝质感的纹理处理，不是光面，增加摩擦力的同时也不容易留指纹和划痕，日常使用中哪怕有轻微的磕碰也不会太明显。

很多新手做这类曲面零件的时候，容易犯的错误是把曲面做的花里胡哨，忽略了实际加工的可行性，这个手柄的所有曲面都是G1连续过渡，没有出现G2以上的高阶曲率突变，不管是后续做压铸成型还是钣金折弯加焊接，都能顺利出模，不需要额外做复杂的电极拆件。柱体部分的壁厚是均匀的2.5mm，法兰部分的壁厚是1.5mm，厚薄过渡的位置做了渐变处理，压铸的时候不会出现缩痕，也不会因为壁厚差太大导致冷却变形。

实际应用的时候，这个手柄的扳动角度范围是0到90度，对应两个档位的切换，柱体内部是和阀杆或者档位轴配合的D型孔，配合公差选的是H7/k6，属于过渡配合，安装的时候轻轻敲入就能固定，不需要额外打销钉，靠D型面的切面传递扭矩，不会出现使用过程中手柄和转轴打滑空转的问题。之前有客户反馈过之前采购的手柄用久了会松，就是因为配合孔做的是圆孔，靠顶丝固定，频繁扳动之后顶丝容易滑牙，这次改成D型孔配合，从结构上解决了打滑的问题。

另外在表面处理的设计上，没有做亮面镀铬，而是选了亚光的喷砂氧化处理，一方面是亚光表面在车间光照环境下不会反光晃眼，另一方面氧化层的附着力比镀铬层好，频繁摩擦也不容易掉皮，适合车间这种多油污多粉尘的使用环境。整个零件的外形没有突出的尖角，所有外露边缘都做了R0.5以上的倒圆角，哪怕操作人员快速扳动的时候手滑碰到边缘，也不会被划伤，符合机械安全设计的相关要求。

从安装尺寸来说，整个手柄安装完成后，突出安装基面的高度是32mm，不会因为太高导致被意外碰撞扳动，也不会因为太矮捏不住，握持块的长度是48mm，手指搭上去刚好有足够的施力空间，扳动的时候不需要用太大的力就能切换档位，操作反馈清晰，扳到限位位置的时候有明显的到位触感，不需要额外看标识就能确认档位是否切换到位。
