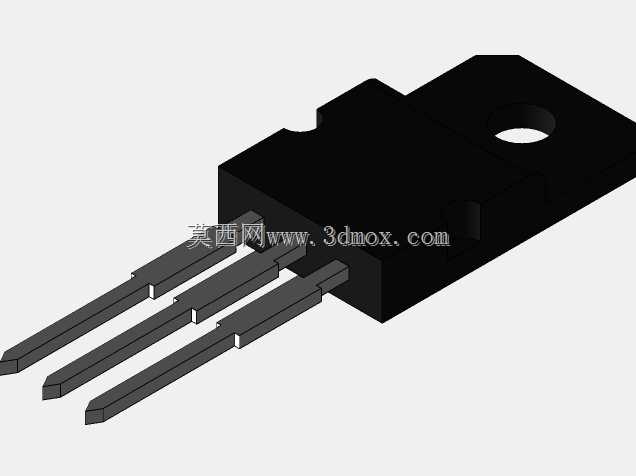

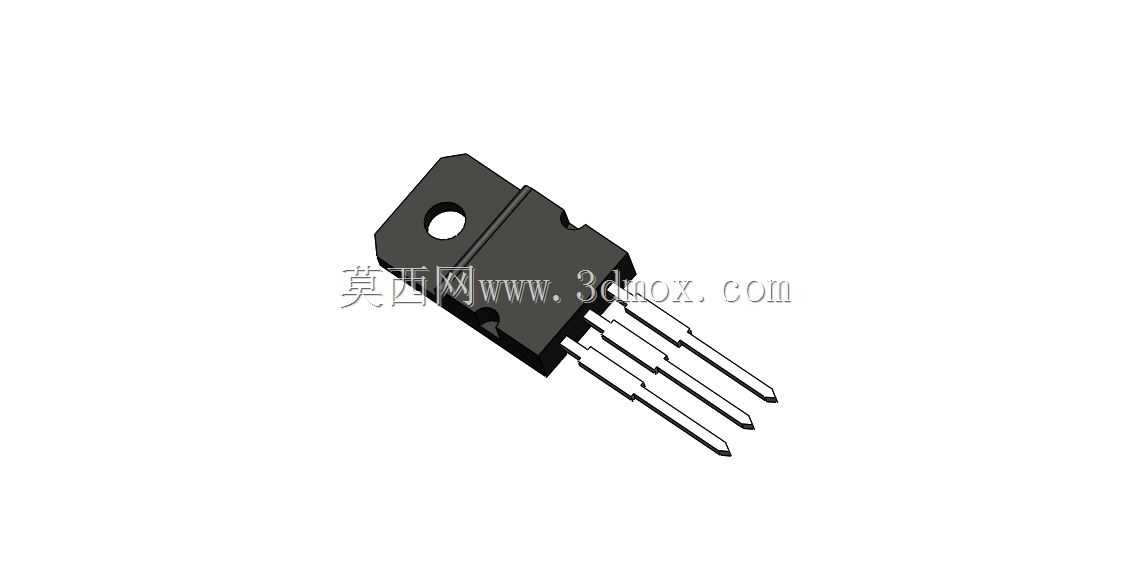

TO-220封装直插功率晶体管三维结构

在开关电源、电机驱动、音频功率放大这类需要处理大电流、高电压的电路场景里，TO-220封装的直插功率晶体管是出镜率极高的半导体功率器件，这类器件承担着电流通断控制、功率放大、电压调整的核心作用，不管是工业控制板卡、消费类电子电源板还是小型机电设备的驱动回路，都能见到它的身影。做这类器件的三维建模，首先要贴合实际生产装配的需求，不能只做外观示意，要把安装、焊接、散热配合的所有边界尺寸做准，不然结构设计阶段做出来的PCB布局、散热片适配都会出问题，到了打样阶段才发现干涉或者装不上，会耽误整个项目的进度。

建模的时候最先要敲定的是塑封主体的轮廓，TO-220封装的塑封部分是带安装固定孔的梯形结构，顶部的圆孔是用来穿螺丝把器件锁在散热片上的，这个孔的中心到塑封本体边缘、到引脚根部的尺寸必须严格符合行业通用的封装规范，不然锁螺丝的时候会出现孔位偏移，要么螺丝拧不进去，要么塑封本体被挤压开裂，导致器件内部的晶圆受损。塑封表面的脱模斜度也要做出来，实际注塑生产的时候塑封外壳是模具注塑成型的，微小的脱模斜度是量产工艺必须的结构，建模的时候如果忽略这个细节，做出来的模型和真实器件的外观质感会差很多，后续做装配干涉检查的时候也会出现误判。

引脚部分的建模是重点，三根直插引脚的截面是矩形，边缘带微小的冲压圆角，引脚从塑封本体伸出的长度、引脚之间的间距必须和PCB封装的焊盘孔位完全匹配，引脚的折弯角度也要还原真实器件的成型状态，不能做成完全笔直的状态——实际量产的直插功率管引脚都会有轻微的成型角度，方便插件的时候顺利插入PCB焊盘，同时引脚根部和塑封本体衔接的位置要做应力释放的圆弧过渡，这个位置是器件装配时最容易出现应力集中的地方，如果建模的时候做成直角衔接，后续做结构应力仿真的时候会得到错误的应力集中结果，和实际工况不符。

散热配合的结构细节也不能忽略，塑封本体和散热片贴合的背面是完全平整的平面，这个平面的平面度要求很高，建模的时候要保证这个面没有多余的凸起或者凹陷，不然器件和散热片之间会出现间隙，导致热阻变大，散热效果达不到设计要求。塑封本体顶部的固定孔周围要做轻微的沉台结构，用来容纳螺丝的垫片，避免锁螺丝的时候垫片刮花塑封表面，同时保证螺丝锁紧之后垫片不会突出到器件边缘之外，和周边的其他元器件产生干涉。

从实际选型装配的角度来说，这类功率晶体管的安装空间预留要考虑多方面的边界：首先是器件本体在PCB板上的投影区域，要和周边的电容、电阻、接插件等元器件留出至少2mm的安全间隙，避免波峰焊的时候连锡，同时也方便后续维修的时候拆换器件；其次是高度方向的边界，器件安装在PCB上之后，从PCB板面到器件顶部的总高度要符合机箱内部的空间要求，不能和机箱外壳或者内部的走线槽产生干涉；还有散热片的安装空间，如果器件需要加装散热片，要把散热片的厚度、鳍片高度都算在安装边界里，预留足够的空气流通空间，保证散热风道顺畅。

建模过程中对细节的还原还要考虑生产工艺的实际情况，比如塑封本体表面的磨砂质感、引脚表面的镀锡层光泽，这些细节虽然不影响尺寸装配，但在做产品渲染、装配说明书制作的时候能提升整体的真实感，让看图的生产、装配人员能快速对应到真实物料，避免出现物料错领的情况。另外，引脚末端的倒角结构也要做出来，真实器件的引脚末端会做轻微的倒角处理，方便插件的时候快速对准焊盘孔，提升自动化插件生产线的装配效率，如果建模的时候把引脚末端做成尖锐的直角，在做自动化装配仿真的时候会出现卡滞的错误判断，不符合实际生产的工况。

在电路结构设计的配套层面，这个三维模型可以直接导入到结构设计软件里做整机的布局校验，比如在设计变频器驱动板、开关电源主板的时候，把这个晶体管模型导入到装配环境里，就能直观检查器件和周边变压器、电解电容、散热片的位置关系，提前发现布局上的干涉问题，不用等到PCB打样回来才发现空间不够。同时这个模型也可以用来做热仿真的基础模型，把塑封本体的热导率、引脚的热导率参数赋值之后，就能模拟器件在额定功率工作下的温度分布，验证散热片的选型是否合理，保证器件长期工作在安全的结温范围内，提升整机产品的可靠性。
