直插式双列直插封装集成电路三维结构

在工业控制板卡、消费电子主板、老式家电控制模块的PCB装配场景里，双列直插封装的集成电路是早年通孔插装工艺里最常见的核心器件，这类器件不需要精密的贴装设备，手工焊接、返修都十分便捷，哪怕是小批量试制、教学实验场景，也能快速完成板上装配。不同于表贴封装的薄型结构，这类直插集成电路的引脚从封装本体两侧平行引出，每根引脚都有标准的2.54mm间距，刚好匹配通用万用板、量产PCB的通孔焊盘尺寸，设计时不需要额外调整焊盘孔径，常规0.8mm的通孔就能顺利让引脚穿过，焊盘环宽设置在1.2mm就能满足波峰焊、手工焊的吃锡要求。

从结构设计的角度看，这类器件的本体采用黑色环氧塑封材质，本体宽度通常在6-8mm区间，长度根据引脚数量不同有明确的尺寸边界，比如16引脚的型号本体长度在20mm左右，两侧引脚向外伸出后总宽度能达到15mm左右，在PCB布局时需要给器件两侧预留至少1mm的走线空间，避免引脚和相邻走线出现安全间距不足的问题。引脚部分采用可伐合金材质冲压成型，表面做镀锡处理，既有足够的刚性保证插件时不会弯折，又有良好的可焊性，每根引脚的折弯角度都经过严格控制，插件后引脚露出PCB背面的长度控制在1-1.5mm，刚好满足焊接时的吃锡要求，不会因为引脚过长剪脚时损伤焊盘。

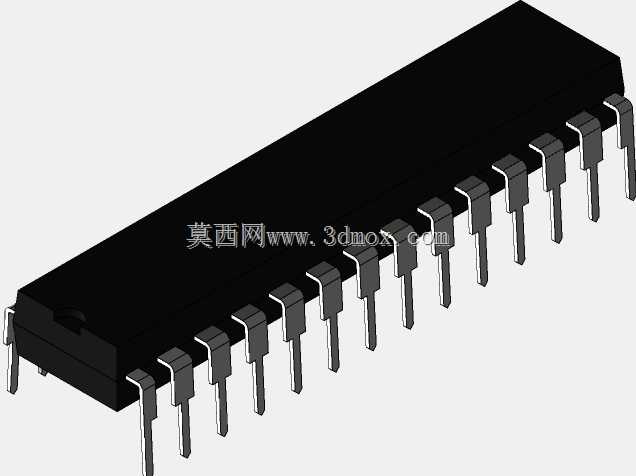

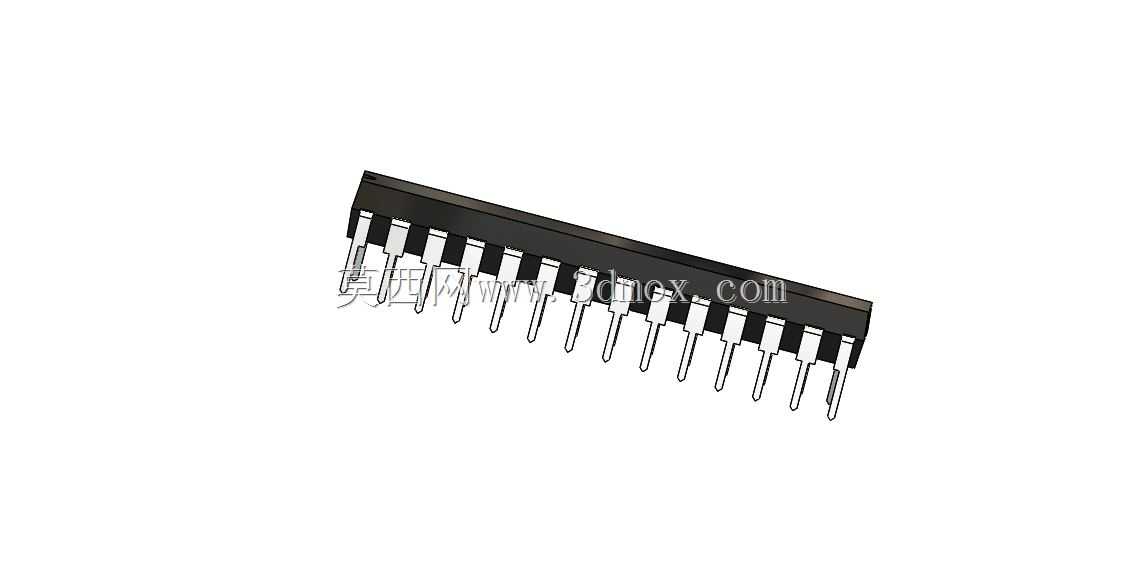

建模过程中需要重点还原几个核心结构细节：首先是塑封本体侧面的定位缺口，这个缺口是装配时判断引脚1位置的核心标识，设计时要在本体一端做出半圆弧的内凹结构，和实物的定位特征完全一致，避免装配时出现引脚插反的问题；其次是每根引脚的折弯结构，引脚不是平直的金属条，靠近本体的位置有一个90度左右的折弯，先从本体侧面水平伸出一小段，再垂直向下弯折，这个折弯段的长度直接决定了器件插装后本体和PCB表面的距离，通常预留0.5-1mm的间隙，既能避免焊接时热量直接传导到塑封本体造成器件损伤，也能方便清洗板卡时的助焊剂残留排出。

在实际设备应用里，这类集成电路可以承担逻辑运算、信号放大、电源管理等不同功能，不同功能的器件在外形尺寸上完全遵循统一的封装标准，这就给PCB设计带来了极大的便利，同引脚数的不同功能器件可以兼容同一个封装焊盘，试制阶段更换芯片不需要重新改版PCB。设计三维模型时，还要考虑器件的高度边界，这类直插器件的本体高度通常在4-5mm，加上引脚伸出本体底部的高度，整体装配高度在5mm左右，在做设备结构的壳体避让设计时，要给器件上方预留至少2mm的安全间隙，避免壳体装配时压到器件本体造成引脚脱焊、塑封开裂的问题。

另外，这类器件的引脚排列有严格的顺序规则，从定位缺口对应的引脚开始逆时针计数，依次为1到N引脚，建模时可以在引脚对应位置做隐性的标识，方便导出工程图时标注引脚序号，给后续的PCB设计、装配工艺编制提供参考。塑封本体的表面通常会有激光刻印的型号标识，建模时可以预留出刻印区域的平面，不需要做具体的文字雕刻，方便不同型号的同封装器件复用这个三维模型，提升设计效率。在做整机装配的干涉检查时，要重点关注器件两侧的引脚和周边电解电容、接插件等较高元件的间距，因为直插器件的引脚是垂直向下穿过PCB，背面的引脚伸出部分如果和背面贴装的元件距离过近，容易造成短路风险，建模时把引脚长度按实际装配后的剪脚长度设置，就能在干涉检查阶段提前发现这类问题，避免打样后出现装配故障。
