金属板材弯折式书架承托支架

日常民用储物场景里，壁挂式书架的承托可靠性一直是结构设计的核心考量点，这款弯折成型的金属承托支架，主要适配轻型壁挂置物架、家用小型书架的层板连接场景，也可用于书房开放式置物格、桌面侧边拓展书挡的支撑结构，承担单层置物板上摆放书籍、小型摆件的竖向载荷，同时抵消层板受载后产生的下弯形变力矩。

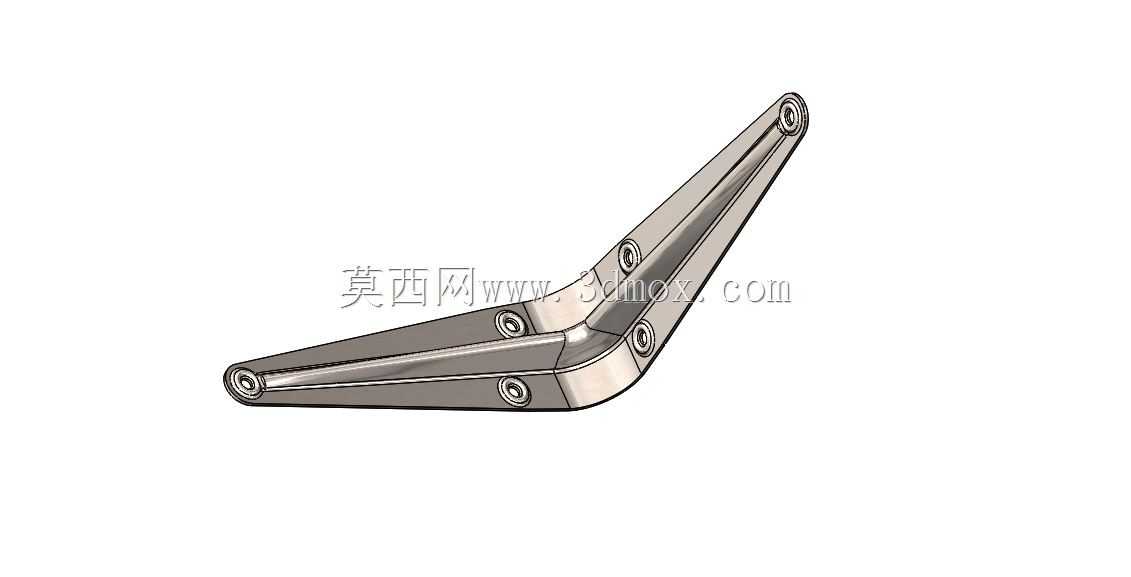

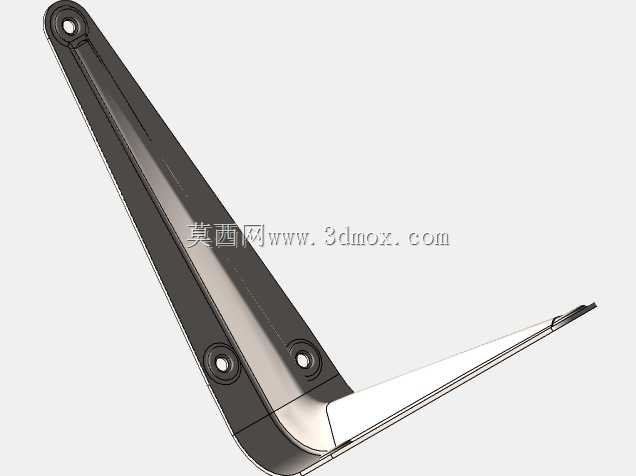

从结构设计逻辑来看，这款支架采用一体化弯折成型工艺，整体呈L型受力结构，两个相互垂直的安装臂分别对应墙面固定端与层板承托端，避免了拼接式支架存在的焊缝应力集中、连接位松动的隐患。支架臂身采用等强度变截面设计，靠近弯折受力核心区的截面宽度更大，向两端延伸时逐步收窄，在保证整体结构刚度的前提下尽可能降低材料用量，适配轻型置物场景的载荷需求。臂身上预留的多个沉头安装孔位，沿臂身长度方向均匀排布，既可以适配不同厚度的墙面基层、不同深度的层板安装需求，也能通过多点位固定分散单个紧固件的受力，避免长期受载后孔位出现塑性形变。两端的铰接式轴孔设计，可搭配同规格的连接销轴实现支架的角度微调，适配非垂直墙面、特殊厚度层板的安装场景，提升产品的场景适配性。

实际安装过程中，需要先确认墙面基层的承载能力，混凝土实心墙面可直接搭配膨胀螺栓固定，空心砖墙或石膏板墙面需要提前加装背板或使用专用空心墙紧固件，保证固定端的抗拔力满足载荷要求。层板承托端安装时，需要保证支架承托面与层板底面完全贴合，避免出现点接触导致的层板局部受压破损，多个支架同层安装时需要通过水平仪校准所有支架的承托面高度，防止层板安装后出现倾斜、受力不均的问题。从安装边界尺寸来看，这款支架的承托臂长度适配深度200mm以内的轻型层板，固定臂高度适配常规墙面安装的孔位间距要求，整体安装后突出墙面的厚度与层板厚度匹配，不会出现突兀的结构外露，兼顾结构实用性与外观整洁性。

在功能特性上，这款支架的金属板材表面做了钝化防锈处理，可适应书房、客厅等常规室内环境的使用需求，不会因长期使用出现锈蚀、表面涂层脱落的问题。弯折处的圆角过渡设计，既避免了尖锐边角造成的安装磕碰风险，也能降低弯折处的应力集中系数，提升支架的抗疲劳载荷能力，长期放置满载书籍的层板也不会出现弯折变形、断裂的问题。臂身的加强筋结构沿受力方向布置，进一步提升了臂身的抗弯曲刚度，相比同厚度平板式支架，承载能力可提升40%左右，完全满足家用轻型书架的载荷需求。

设计过程中，首先针对家用书架的常规载荷做了受力测算，单层摆放普通32开书籍的均布载荷约为每米20kg，按照单根支架承担0.5m层板的载荷计算，单根支架需要承担的竖向载荷约为10kg，同时考虑1.5倍的安全系数，确定支架的板材厚度、截面尺寸参数。之后通过受力仿真模拟支架受载后的应力分布情况，调整臂身的宽度变化曲线、安装孔的排布位置，保证最大应力区域的应力值低于材料屈服强度的60%，预留足够的安全余量。最后针对安装场景的适配性做了结构优化，将沉头孔的尺寸设计为适配常用的自攻螺丝、膨胀螺栓规格，铰接孔的公差配合满足常规销轴的安装要求，不需要额外定制紧固件即可完成安装，降低用户的安装成本。

实际使用场景中，这款支架除了用于书架层板支撑外，也可用于厨房壁挂置物架、卫生间洗漱台侧边置物架、玄关墙面装饰置物架的承托结构，只要载荷在设计范围内，都可以稳定发挥支撑作用。安装时需要注意，固定端的紧固件必须完全拧入基层，保证支架与墙面、层板之间没有间隙，避免受载后出现晃动、异响。如果用于放置较重的摆件或书籍，可适当增加同层支架的安装密度，进一步提升整体承载的可靠性。
