带把手敞口日常饮水马克杯结构设计

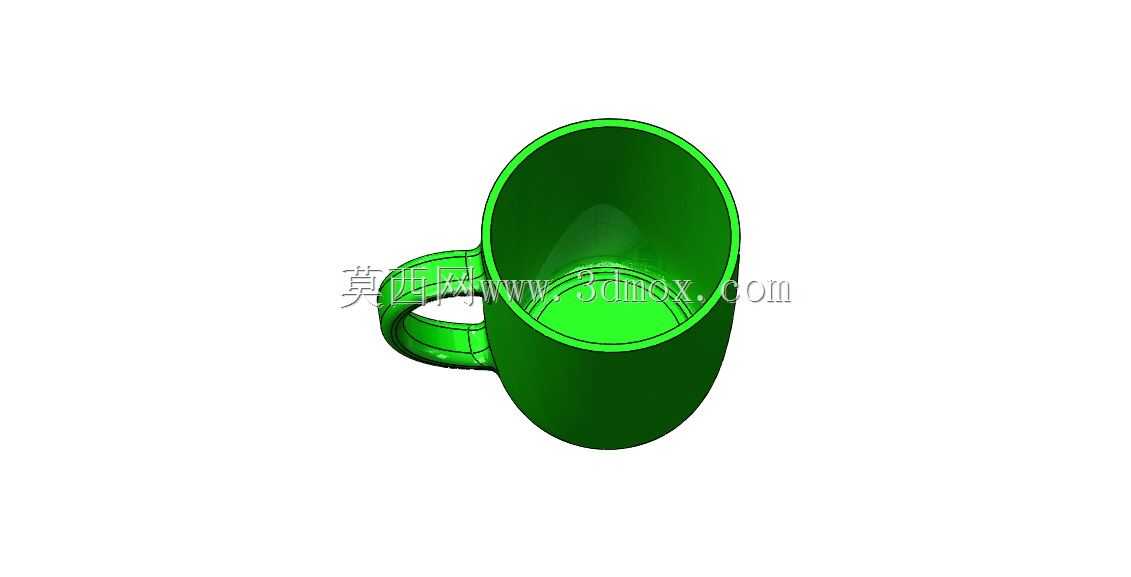

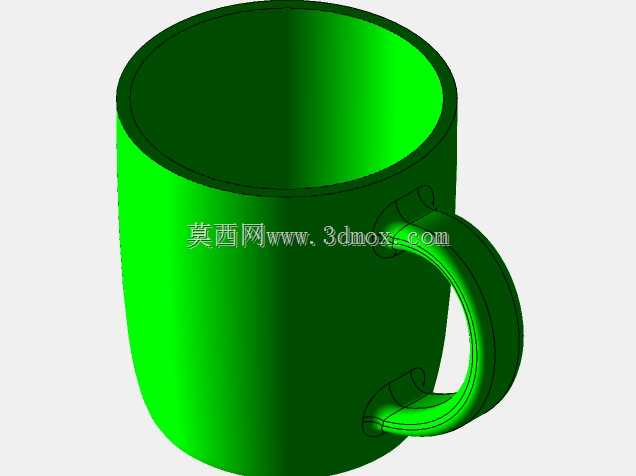

日常使用的敞口带把手饮水杯，是民用消费品领域结构设计的典型入门案例，这类产品的设计逻辑需要兼顾使用便利性、结构合理性与成型工艺可行性，很多刚接触三维结构设计的从业者，都会从这类简单回转类零件入手，练习草图绘制、特征拉伸、圆角过渡、抽壳等基础建模命令，同时理解民用产品设计中功能与工艺的平衡逻辑。从实际使用场景来看，这类杯子主要适配居家、办公场景的常温或高温饮用水、咖啡、茶水等饮品盛装需求，设计时首先要考虑握持的舒适度，杯身的直径需要匹配成年人手掌的握持范围，过大的直径会导致单手握持时无法稳定施力，过小的直径则会导致盛装容量不足，常规这类杯子的杯身外径控制在70-85mm区间，整体高度控制在90-110mm区间，既可以保证300-400ml的常规盛装容量，也能适配大多数人单手握持的尺寸边界。杯身的把手设计是结构设计的重点，把手的内圈需要预留足够的手指穿入空间，常规预留的净宽度不小于30mm，保证成年人的手指可以顺利穿入握持，同时把手与杯身的连接位置需要做足够的圆角过渡，一方面避免注塑或者陶瓷成型时出现应力集中导致的开裂问题，另一方面也能避免使用时棱角硌手，提升握持体验。杯身的壁厚设计需要结合成型工艺调整，如果是注塑成型的塑料杯，壁厚通常控制在1.5-2.5mm区间，保证熔体充模时的流动性，同时避免壁厚不均导致的缩痕问题；如果是陶瓷或者不锈钢材质的杯子，壁厚可以根据材质特性适当调整，但整体要保证周向壁厚均匀，避免成型后出现变形。杯口位置需要做轻微的外翻卷边处理，一方面提升饮用时唇部接触的舒适度，另一方面也能提升杯口的结构强度，避免轻微磕碰就出现豁口变形。杯底位置需要设计内凹的支撑环，支撑环的宽度控制在3-5mm，保证杯子放置在桌面时的稳定性，同时内凹的结构可以避免杯底与桌面完全贴合，当桌面有少量水渍时不会因为负压导致杯子拿起困难，也能减少杯底与桌面的摩擦刮痕。从建模思路来看，这类回转类零件首先绘制杯身的半剖面草图，通过旋转特征生成杯身的基础实体，之后通过抽壳命令生成内部的盛装空腔，抽壳时需要注意杯口的端面要作为移除面，保证敞口的结构符合使用需求；之后单独绘制把手的扫描路径与截面轮廓，通过扫描特征生成把手的基础形状，再通过合并特征将把手与杯身连接为整体，最后对所有的锐边做圆角过渡处理，避免尖锐棱角带来的使用风险与成型缺陷。设计时还要考虑叠放的兼容性，杯身的外壁需要设计轻微的拔模斜度，斜度控制在1-2度即可，保证多个同型号杯子可以顺畅叠放，减少仓储与运输时的占用空间，同时拔模斜度也能适配注塑、陶瓷注浆等成型工艺的脱模需求，避免脱模时出现表面划伤。很多新手在设计这类杯子时容易忽略把手与杯身连接位置的壁厚差问题，如果连接位置的壁厚远大于杯身主体壁厚，成型时很容易因为冷却速率不一致出现缩孔、开裂等缺陷，因此在连接位置需要做平缓的壁厚过渡，保证整个零件的壁厚尽可能均匀，减少成型缺陷的产生概率。另外杯身内部的底面需要做极小的圆角过渡，避免直角位置残留污渍难以清洗，提升日常使用的清洁便利性，内部底面也可以设计极轻微的向中心倾斜的坡度，方便最后剩余的饮品集中在杯底中心，饮用时不需要过度倾斜杯身。这类看似简单的日常用品，其实涵盖了民用产品结构设计的很多基础逻辑，从尺寸边界的人机工程适配，到成型工艺的结构合理性，再到使用细节的体验优化，每一处结构调整都对应实际使用中的具体需求，没有多余的冗余设计，所有的特征都是为了提升使用体验与成型良率，是非常适合练习基础建模能力与结构设计思维的典型案例。
