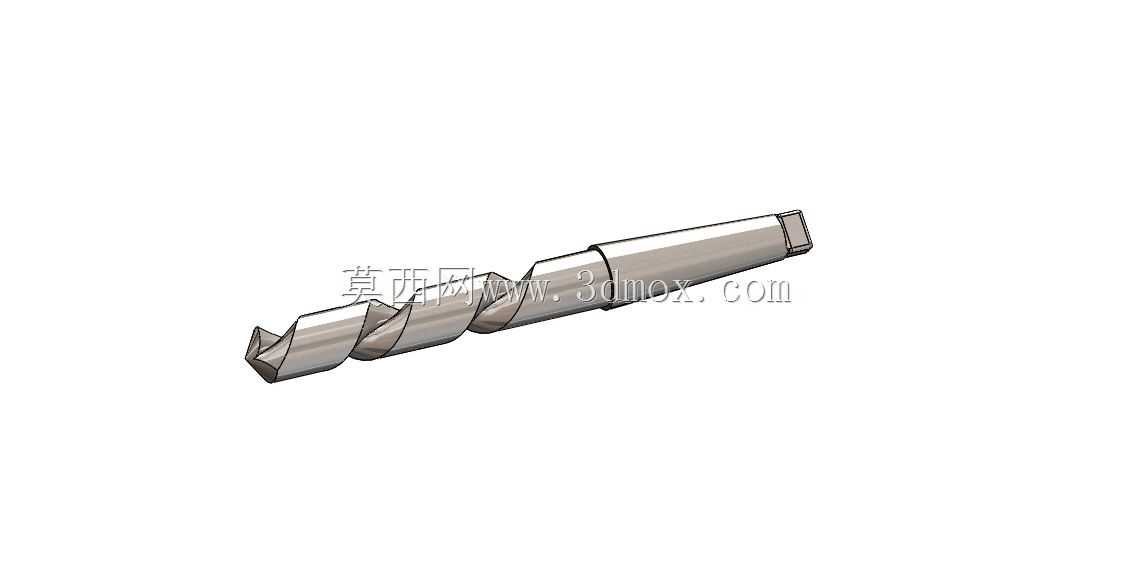

锥柄麻花钻结构三维设计

日常机加工车间里，钻孔工序占了常规切削作业近三成的工作量，不管是普通台钻、立式钻床还是加工中心的钻削工位，都离不开适配的钻头作为切削执行端。这款锥柄结构的麻花钻，主要针对中碳钢、铝合金等常见金属材料的实体钻孔作业设计，区别于直柄小直径钻头的装夹方式，锥柄依靠莫氏锥度的自锁特性实现与机床主轴的紧密配合，能传递更大的切削扭矩，适合加工直径稍大、切削负载更高的钻孔场景。从实际加工的适配场景来看，这类钻头既可以用于单件小批量的钳工划线钻孔作业，也能适配批量生产中的数控钻工位，在通用机械零部件加工、五金构件制作、设备维修配孔等场景都有极高的使用频次。设计这款钻头的时候，首先要匹配实际加工的装夹边界，锥柄部分的锥度严格遵循莫氏锥度的标准参数，保证装入主轴锥孔后能实现自动定心，不会出现装夹偏摆导致的孔位超差、孔径扩大问题。钻身的螺旋槽参数是设计核心，螺旋角的选取兼顾了不同材料的排屑需求，针对塑性材料加工时，槽型的抛光弧度能保证切屑顺利沿螺旋槽排出，避免切屑堵塞在孔内刮伤已加工孔壁，同时也能减少切削热量在钻尖部位的堆积。钻尖部分的顶角采用通用加工场景下的标准角度，横刃经过修磨结构的预留，能有效降低钻孔时的轴向进给力，减少机床主轴的负载，对于没有配备中心钻的简易钻孔工位，也能保证较好的定心效果，减少钻孔刚开始时的滑移偏位问题。从外形尺寸的边界来看，钻头的工作部分长度预留了足够的排屑行程，针对常见的盲孔、通孔加工深度都能适配，颈部的退刀结构也符合磨制加工的工艺要求，不会出现磨削加工时的砂轮干涉问题。实际使用中，这类钻头的刃带部分设计了合理的导向宽度，钻孔过程中能紧贴孔壁实现导向，减少孔的直线度超差问题，同时刃带的间隙也能减少钻头与孔壁的摩擦，降低加工过程中的发热磨损。在结构细节上，钻尾的扁尾结构完全匹配标准锥套的传动槽，即便在大进给量的切削工况下，也不会出现钻头在锥孔内打滑空转的问题，保证切削扭矩的稳定传递。很多现场加工的师傅都有体会，钻头的排屑槽如果设计不合理，钻深孔的时候很容易出现切屑卡滞，轻则把钻头憋断在孔里造成工件报废，重则崩飞切屑造成安全隐患，这款钻头的螺旋槽截面采用渐变圆弧设计，切屑在槽内的卷曲变形更顺畅，不会出现切屑卡挤的问题，即便是加工厚度较大的钢板，也能保证长切屑顺利排出孔外。另外从刀具重磨的角度考虑，钻尖部分的结构预留了足够的重磨余量，一线操作人员在钻头磨损后，可以按照标准刃磨角度重新修磨钻尖，不需要更换整支钻头，能有效降低加工过程中的刀具耗材成本。在设备适配性上，这款钻头不需要额外定制专用夹具，只要机床主轴的莫氏锥度号匹配，就能直接装夹使用，不管是老旧的普通立式钻床，还是新的数控加工中心，都能快速完成装夹找正，减少工位调整的辅助时间。针对不同的加工材料，操作人员只需要调整主轴转速和进给量参数，就能获得稳定的钻孔精度，不需要对钻头本身做额外的结构修改。很多维修车间的应急加工场景里，没有复杂的刀具配置，这类通用型锥柄麻花钻就能覆盖绝大多数常规孔径的加工需求，不管是设备机架的安装配孔，还是传动零件的销孔加工，都能满足尺寸精度和表面粗糙度的要求。设计过程中也充分考虑了刀具制造的工艺性，整体结构适合采用高速钢轧制或者磨制工艺批量生产，没有复杂的异形结构，生产过程中的质量管控也更容易实现，成品的尺寸一致性更好，不会出现同批次钻头性能差异过大的问题。从安装边界来说，锥柄的大端直径、锥长都严格遵循通用标准，和市面上常见的钻套、主轴锥孔完全互换，工厂不需要额外采购专用的装夹附件，现有工装就能直接适配，降低了生产现场的工装配置成本。
