办公常用金属回形针结构设计

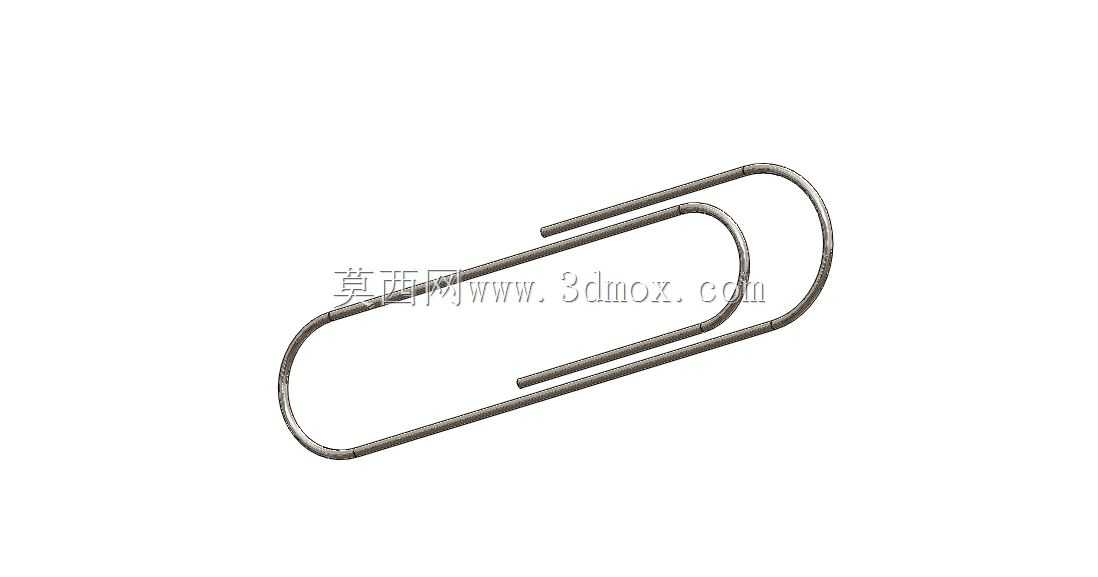

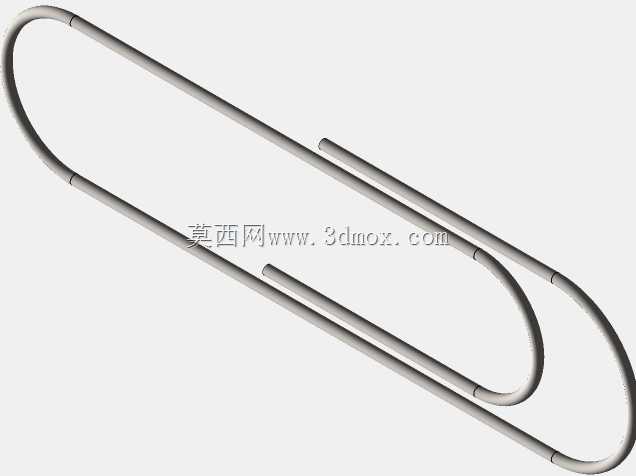

日常办公场景里，回形针是最容易被忽略却又不可或缺的小五金件，别看它结构简单，实际建模过程中要兼顾的使用细节一点不少。很多新手建模的时候容易只照着外观扫掠出弯曲线条，忽略实际使用时的夹持力、纸张插入的顺滑度、反复弯折后的抗疲劳性能，做出来的模型要么线条生硬刮纸，要么开合角度不对没法顺利夹入多页纸张。做这个结构的时候，首先要捋清楚它的实际使用逻辑：回形针的核心作用是依靠金属丝自身的弹性形变，对叠放的纸张产生持续的夹持力，不需要额外的锁止结构，靠自身的回弹力实现纸张的临时固定，不会像订书钉那样对纸张造成不可逆的穿刺损伤，适合文件的临时归类、零散页面临时整理，在行政办公、资料归档、学生课业整理、设计室草图临时归类这些场景里使用频率极高。建模的时候最先要确定的是金属丝的线径，日常常用的回形针金属丝直径一般在0.8mm到1mm之间，这个线径的选择是经过长期使用验证的：太细的话夹持力不足，夹超过5页A4纸就容易滑脱，而且稍微受力就会产生不可逆的形变，没法重复使用；太粗的话手动掰开需要的力度太大，日常使用手感差，而且自身重量增加，批量存放的时候占用不必要的负重。整体的外轮廓尺寸，常规款的长度控制在32mm左右，宽度在8mm左右，这个尺寸刚好适配常规A4文件的边角夹持，不会因为尺寸过大突出文件边缘造成勾挂，也不会因为尺寸太小捏持的时候不方便施力。设计弯折路径的时候，要注意两个平行直边段的间隙，这个间隙是预留的纸张容纳空间，一般控制在0.3mm到0.5mm之间，间隙太小的话多页纸张插不进去，间隙太大的话夹持力不足，纸张容易散落。两端的圆弧过渡段不能做成直角弯折，必须做顺滑的大圆角过渡，一方面是避免尖锐的金属端头刮伤纸张、划到使用者的手指，另一方面圆弧过渡能分散金属丝弯折处的应力集中，反复开合的时候不容易在弯折点出现金属疲劳断裂。很多人建模的时候容易把内外两层的弯曲线条做的完全等距，实际生产中，外层的大圆弧半径要比内层的圆弧半径大出1.5倍线径的距离，保证金属丝在弯折过程中不会出现自身干涉，同时夹入纸张的时候，外层的弧段能顺着纸张插入的方向产生顺滑的导向，不需要刻意掰开很大角度就能把纸张推进夹持缝隙里。还要注意回形针两个自由端头的处理，实际产品里端头会做轻微的向内收的弧度，同时打磨掉剪切留下的毛刺，这个细节在建模的时候也要体现出来，不然端头外翘的话，插纸的时候很容易戳到纸张纤维，造成纸张起毛甚至戳破。从结构力学的角度看，回形针的双环弯折结构其实是一个简化的弹性梁结构，当纸张插入两层金属丝之间的时候，金属丝产生弹性形变，形变产生的回弹力垂直作用在纸张表面，产生足够的摩擦力阻止纸张滑脱，这个力的大小不需要太大，刚好能克服纸张自身的重力和轻微拉扯的外力就足够，毕竟回形针的定位是临时固定，不是永久装订。建模过程中做扫掠特征的时候，要注意整个弯折路径的曲率连续，不要出现曲率突变的位置，曲率突变的位置在实际生产中就是应力集中点，金属丝在那个位置的弯折应力会远大于其他位置，使用不了几次就会在那个位置折断。另外还要考虑实际堆叠存放的情况，整个回形针的结构是完全平面化的，没有凸起的结构，多个回形针可以完全贴合叠放在一起，放在文具盒或者收纳盒里不会占用过多空间，也不会因为有突出结构互相勾连，拿取的时候不会一扯就是一串。实际使用的时候，回形针除了夹纸张，偶尔也会被用来临时整理线束、撬开轻薄的包装盒盖、作为临时的小销钉使用，所以结构的刚性也要有一定冗余，在正常的手动施力范围内不会轻易产生塑性形变，卸除外力之后能快速恢复原本的形状。做这个模型的时候没有做多余的装饰结构，完全还原实际量产回形针的结构比例，每一段弯折的角度、每一处圆弧的半径都对照实物做了校准，保证模型拿去做3D打印验证或者冲压工艺模拟的时候，能直接匹配实际生产的参数要求，不需要再做额外的结构调整。
