阳极氧化铝合金双耳式管路连接法兰

在流体输送、气动回路、小型液压系统以及轻量化设备的管路布设场景中，这类阳极氧化处理的铝合金法兰是十分常见的连接构件，相比传统钢制法兰，它的重量优势在移动设备、航空配套、便携工业装置的管路布局中格外突出，不会给整体机架带来额外的载荷负担，同时阳极氧化层带来的表面硬度与耐蚀性，能适配多数常规工况下的使用需求，不需要额外做喷漆、镀锌等表面防腐处理，装配后的外观一致性也更好。

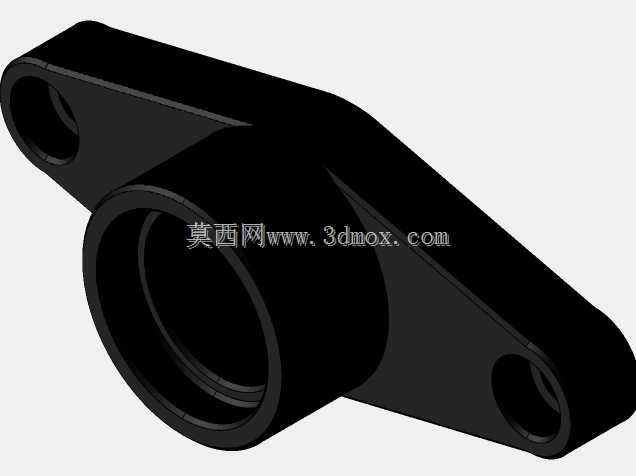

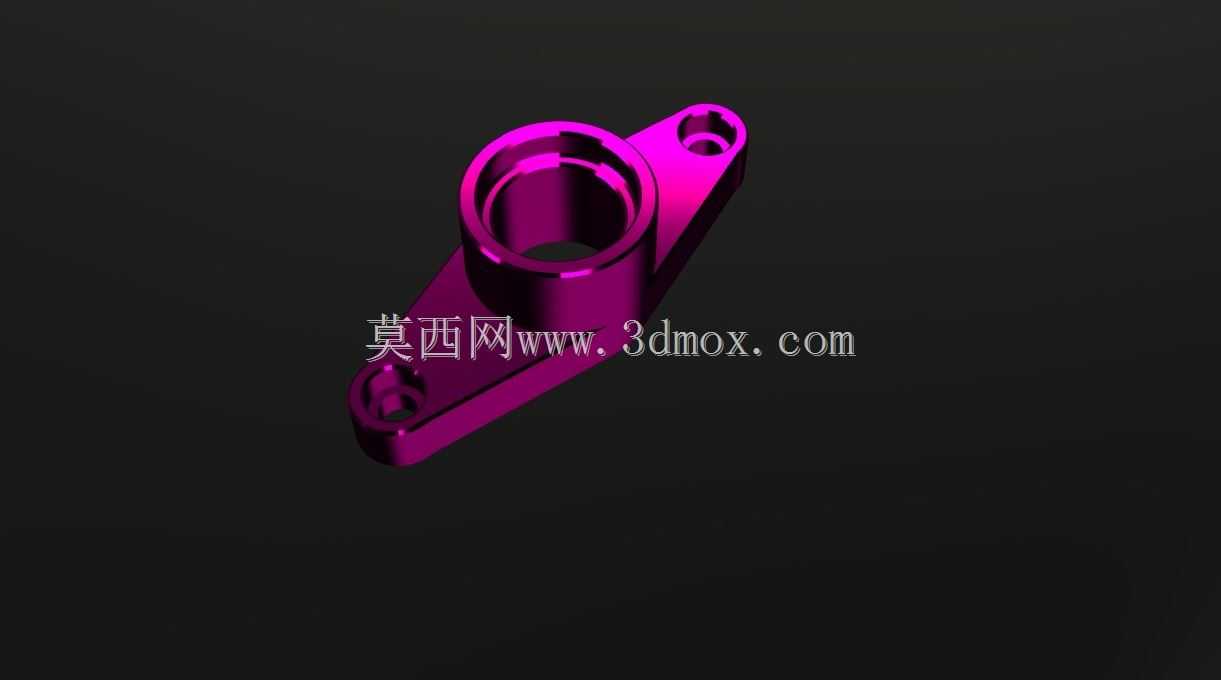

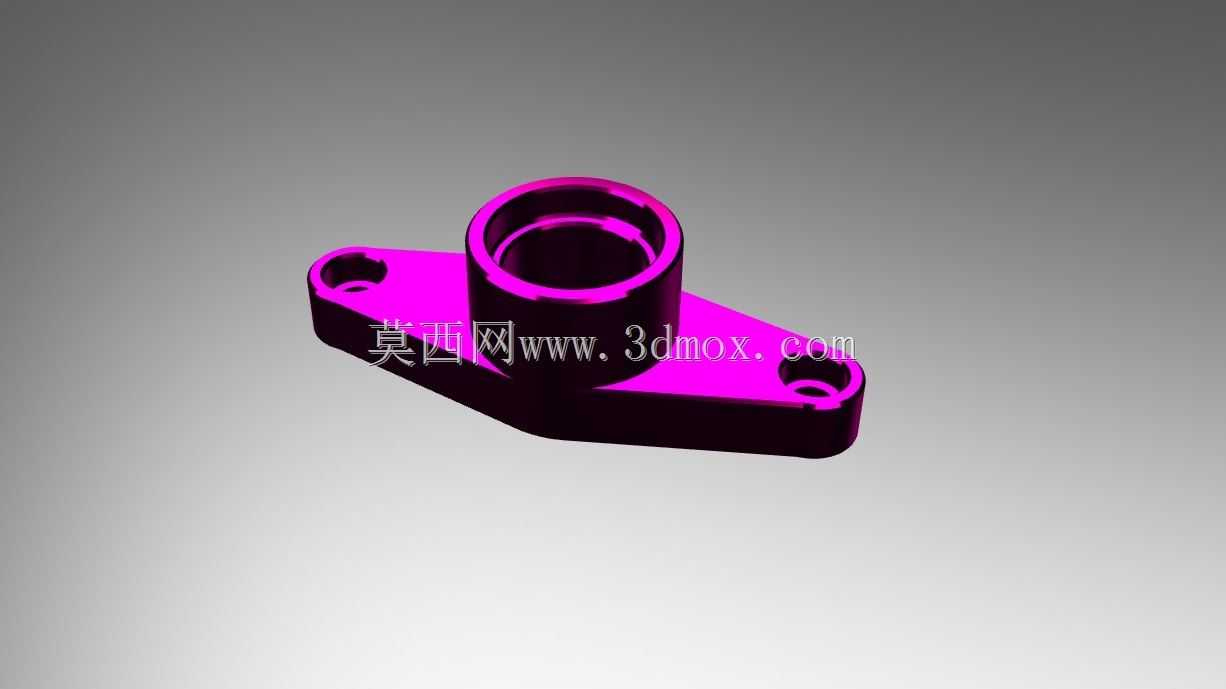

从实际使用的功能角度看，这个法兰的核心作用是实现两段管路、或者管路与设备腔体端口的刚性密封连接，中间的通孔是介质流通的核心通道，两侧带安装孔的耳翼是实现锁紧固定的结构，区别于传统的圆周均布孔圆形法兰，这种双耳式的结构占用的安装空间更小，在安装面局促、周边有其他构件干涉的场景下，不需要预留整圈的螺栓操作空间，只需要在两个耳翼位置预留螺栓锁紧的操作空间即可，非常适合紧凑型设备的内部管路布局。

设计层面上，中间的套筒段高度是经过匹配计算的，一方面要保证和对接管路的插入深度匹配，避免插接后出现松脱、密封面错位的问题，另一方面套筒的壁厚要满足对应压力等级下的强度要求，不会因为管路内的介质压力出现筒体变形、开裂的问题。两个耳翼的安装孔中心距是核心安装边界尺寸，设计时需要和对接端的安装孔位完全匹配，孔的直径要适配对应规格的固定螺栓，同时耳翼和中间筒体的过渡位置做了圆弧过渡处理，避免直角位置出现应力集中，在长期受振动、压力波动的工况下，不会在过渡位置产生疲劳裂纹。表面的阳极氧化处理，除了提升耐蚀性之外，也降低了表面粗糙度，和密封垫片配合的时候，能获得更好的密封贴合效果，减少介质渗漏的概率。

实际选型使用的时候，首先要确认中间通孔的通径是否匹配管路的介质流量需求，避免通径过小造成流阻过大、介质输送效率下降的问题；其次要核对两个安装孔的中心距、安装面到法兰端面的尺寸，确保装配后不会出现对接错位、螺栓无法穿入的问题；另外要根据实际使用的介质类型、工作压力范围确认铝合金材质的兼容性，虽然阳极氧化层有一定的防护能力，但在强酸、强碱等高腐蚀工况下，还是需要更换对应材质的法兰构件，避免出现腐蚀失效。安装过程中，两个固定螺栓要按照对角顺序逐步锁紧，保证两个耳翼的受力均匀，避免单侧锁紧力过大造成法兰倾斜、密封面压合不严出现渗漏，同时要注意锁紧力矩不要超过铝合金材质的承受上限，避免耳翼出现变形、螺孔滑丝的问题。

这类法兰在轻量化气动设备、小型实验装置、无人机管路系统、便携液压工具里的应用十分广泛，相比多螺栓的圆形法兰，它的装配效率更高，零件重量更轻，同时阳极氧化后的表面不需要额外的防锈维护，长期使用也不会出现锈迹污染周边构件的问题，在对设备重量、装配空间有严格要求的场景下，是非常合适的连接构件选择。建模过程中，这类零件的结构虽然不复杂，但需要重点关注过渡位置的圆角处理、安装孔的位置度公差、筒体的同轴度要求，这些细节直接影响后续零件加工后的装配适配性，如果位置度偏差过大，会直接导致现场安装时无法对位，造成零件报废。另外筒体端面的平面度也需要在设计时提出明确要求，如果端面翘曲，即使螺栓锁紧力足够，也会因为密封面贴合不严密出现渗漏问题，这些都是结构设计过程中需要重点把控的细节，不能因为零件结构简单就忽略公差要求。
