开口梅花两用组合扳手结构设计

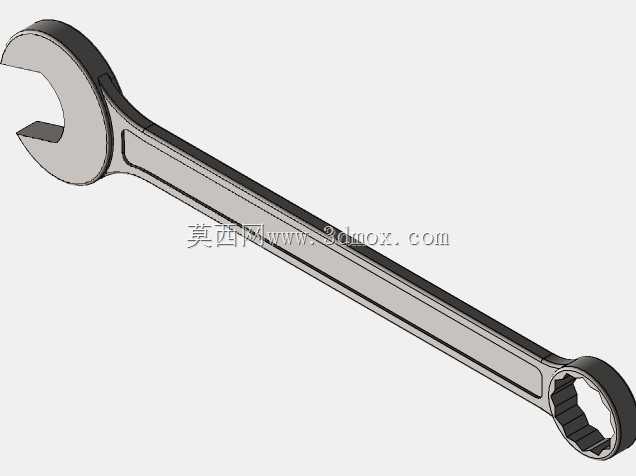

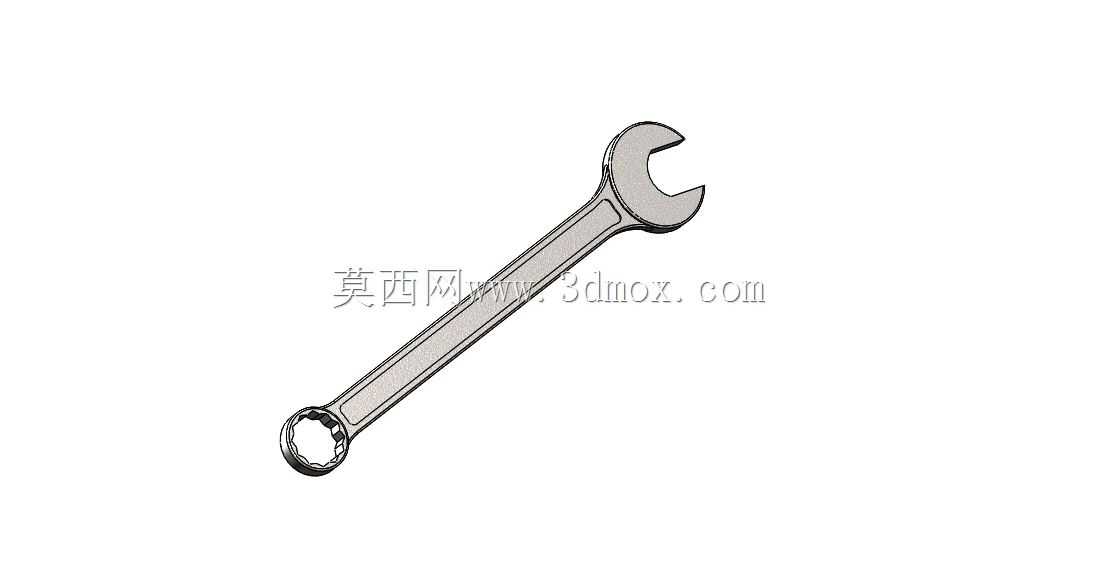

在设备运维、机械装配、产线调试、五金维修等各类现场作业场景里，组合扳手是一线操作人员接触频率极高的手动紧固工具，区别于单头开口扳手或单头梅花扳手，这类两用结构的扳手能在同一把工具上覆盖两种不同的紧固作业需求，减少作业时频繁更换工具的时间损耗，尤其适合空间受限、工具携带数量受限的户外抢修、设备拆装场景。从实际使用的功能特性来看，扳手一端为开口式结构，适配螺栓螺母的快速套入操作，在螺栓杆较长、操作空间允许扳手从侧面卡入紧固件的工况下，开口端可以实现快速对位拧动，不需要从螺栓端部穿入工具，大幅提升浅位紧固件的拆装效率；另一端为梅花式环型结构，内环带适配标准六角紧固件的齿形结构，作业时可以完整包裹紧固件的六个受力面，相比开口结构能承受更大的拧紧力矩，不容易出现打滑、磨损紧固件棱角的问题，适合大扭矩紧固、紧固件位置较深、需要施加较大作用力的作业场景，两种功能集成在同一根扳杆上，作业人员不需要在工具包内反复翻找对应规格的工具，单把工具就能完成从快速预紧到最终拧紧的全流程操作。在结构设计的思路上，首先要匹配对应规格的标准紧固件尺寸，开口端的开口尺寸公差需要控制在合理范围内，既要保证能顺利卡入对应规格的六角螺母或螺栓头，又要避免间隙过大导致拧动时棱角受力不均出现滑牙，开口处的两个受力面做了微小的倾角处理，让受力点尽可能贴合紧固件的侧面中部，减少棱角处的应力集中；梅花端的内环齿形完全适配标准六角紧固件的对边尺寸，环型结构的壁厚根据额定拧紧力矩做了对应加强，避免大扭矩作业时出现环口开裂、变形的问题。扳杆部分的截面采用渐变式设计，靠近两端工作头的位置截面厚度更大，向中部过渡时适当收窄，在保证整体结构强度满足额定扭矩要求的前提下，尽可能降低工具自身重量，减少长时间手持作业的疲劳感，扳杆表面的过渡圆角全部做了钝化处理，没有尖锐棱角，避免作业时划伤操作人员手部。从外形尺寸与安装边界来看，整把扳手的长度根据对应紧固件的规格做了匹配设计，长度越长的扳手能提供的力臂越大，适配的紧固件规格越大，作业时需要的操作空间也对应增加，开口端的头部厚度较薄，能伸入间隙较小的装配位置完成紧固件操作，梅花端的头部为封闭环型结构，需要的操作空间为扳手整体回转半径范围，作业时需要预留足够的圆周转动空间，在空间极度受限的场景下，可以通过小角度反复摆动扳手来实现紧固件的拧动，不需要整圈转动工具。扳杆的直线度经过设计校核，两端工作头的同轴度保持在合理公差范围内，避免拧动时出现偏载导致工具变形或紧固件磨损，手柄位置没有额外的包覆结构，整体为金属一体成型结构，耐油污、耐磕碰，适合车间、工地等复杂作业环境使用，表面做了防锈处理，在潮湿环境下短期作业也不会出现锈蚀卡滞的问题。在实际选型使用时，需要根据紧固件的规格对应选择匹配型号的扳手，禁止用大规格扳手拧动小尺寸紧固件，也不能通过在扳杆上额外加接延长杆的方式超额定扭矩使用，避免工具断裂、崩飞造成安全隐患，这类组合扳手的结构设计经过长期的现场作业验证，在保证结构强度的前提下兼顾了操作便捷性，是手动紧固作业场景里通用性极强的基础工具品类。
