嵌入式斜角压力表安装固定支架结构

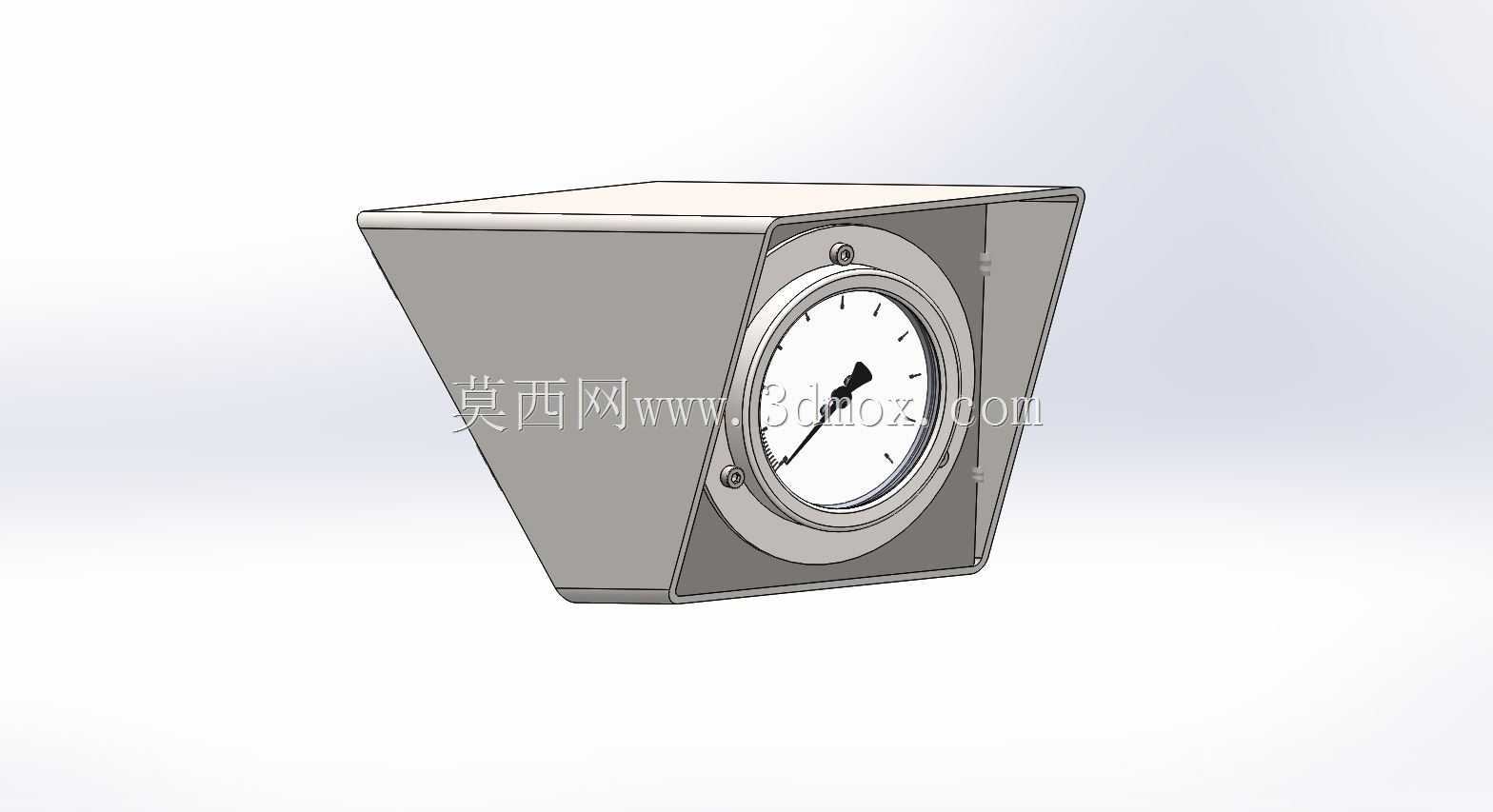

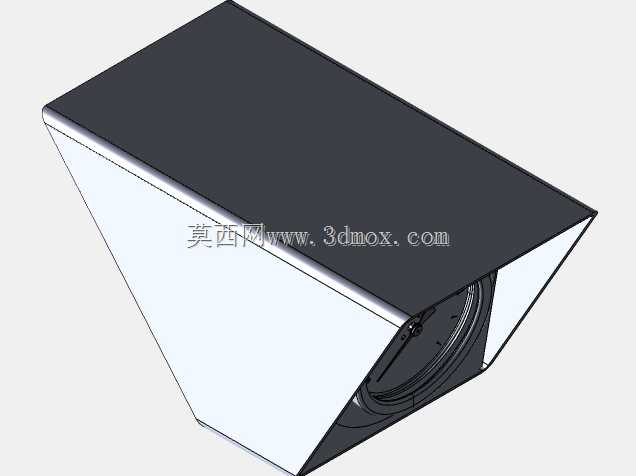

在工业现场的液压站、气动控制回路、工艺管线旁通检测点位、小型设备操作面板区域，经常会遇到圆形压力表需要倾斜朝向操作人员视角安装的需求，常规的径向、轴向压力表安装接头仅能实现垂直或水平方向的固定，操作人员观察读数时需要侧身或者挪动位置，长期巡检容易产生视差带来的读数误差，这款斜置式的压力表安装支架就是针对这类场景做的结构设计。从实际使用的角度出发，这款支架首先解决的是仪表安装角度的问题，整体采用梯形楔状的壳体结构，安装面与仪表固定面形成固定倾角，刚好匹配站立操作时人眼的俯视角度，不用额外调整接头方向，直接将支架固定在设备面板、机架立面或者管线旁的安装板上，装入压力表之后表盘就自然朝向操作人员的常规观测位置，大幅降低巡检时的读数偏差。结构设计上，支架采用围合式的壳体造型，除了预留的表盘观测窗口，其余部分将压力表的表身整体包裹在内，一方面可以阻挡现场的切削飞溅、粉尘落灰、偶尔的硬物磕碰对表身造成的损伤，另一方面围合的结构也能提升整体的安装刚性，避免设备运行时的振动传导到压力表接头处，长期使用出现接头渗油、表针松动的问题。支架的前端表盘固定位设计了环形的止口结构，和压力表的外圈安装边精准贴合，通过周向均匀布置的小紧固件就能将压力表牢牢压合在止口上，不需要额外制作卡箍或者转接板，装配的时候直接将压力表从支架后侧推入，对准安装孔拧紧紧固件即可完成固定，装配步骤简单，现场维护更换压力表的时候也不需要拆卸整个支架，只需要松开前侧的紧固件就能取出表体。安装边界方面，支架的后侧为平整的安装贴合面，上面预留了对应的安装固定孔位，可以适配不同厚度的设备面板安装，不管是嵌入式嵌入设备控制柜面板，还是外贴式固定在机架的安装立板上，都能保证贴合面完全贴实，不会出现安装翘边、固定不稳的情况。支架的内部空腔做了适配常规径向压力表的尺寸预留，除了容纳表身之外，还留出了压力表接头走线、引压管连接的操作空间，安装的时候不用刻意弯折引压管就能完成接头的对接，避免引压管弯折过度造成的压力检测不准、管路折损漏液的问题。从结构强度的角度考虑，支架的侧壁采用了等厚度的钣金弯折或者一体铸造成型的结构，边角位置做了小圆弧过渡，既避免了锐边划伤安装人员，也能提升侧壁的抗形变能力，在受到侧向冲击力的时候不会轻易出现变形卡滞压力表的情况。实际在车间的气动设备控制台、小型液压试验台、水处理设备的旁通检测位使用这类支架的时候，相比传统的直角安装支架，操作人员读取压力数值的效率提升非常明显，不需要刻意调整站位就能清晰看到表盘的刻度与指针位置，尤其是在设备布局比较紧凑、操作通道狭窄的场景下，这种斜向固定的支架不需要预留额外的观测操作空间，就能实现清晰的压力数值读取。同时围合式的结构也能对压力表起到一定的防护作用，在有少量切削液飞溅、粉尘较多的加工车间环境里，支架可以阻挡大部分的飞溅物直接落到表盘玻璃上，减少日常清洁维护的频次，也能避免硬物直接磕碰表盘造成玻璃碎裂、表芯损坏的问题。设计的时候也充分考虑了不同规格压力表的适配性，前端的环形固定止口可以通过更换不同内径的压圈来适配不同外径的常规压力表，不需要重新制作整个支架本体，提升了零件的通用化程度，降低备件储备的成本。支架整体的外形线条简洁，没有多余的突出结构，安装在设备表面之后不会额外占用过多的外部空间，也不会勾挂现场的管线、线缆，适配各类工业设备的安装布局要求。
