带叉形支耳的圆弧底座连接构件

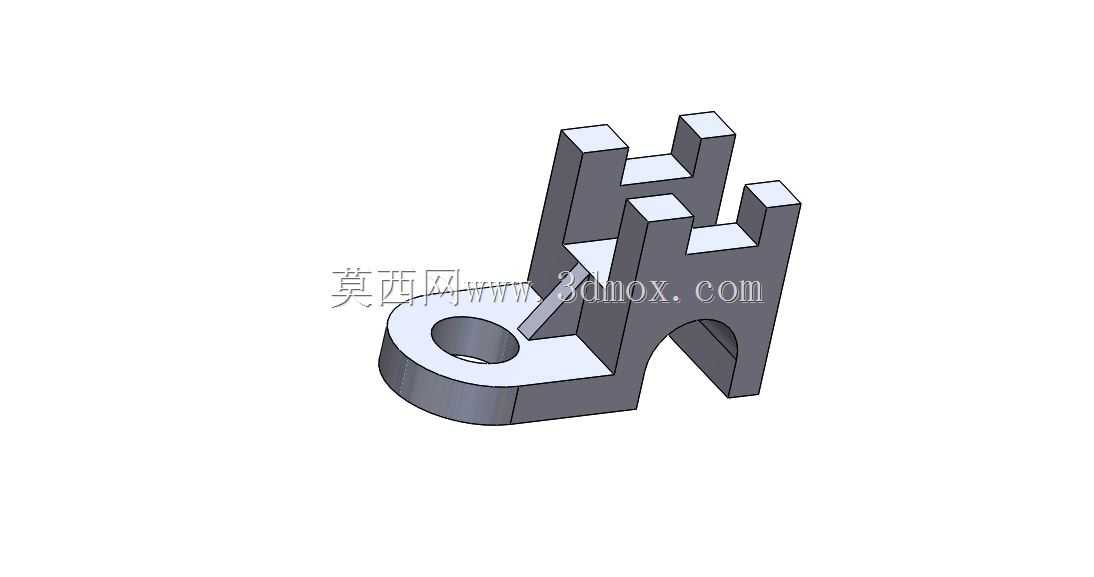

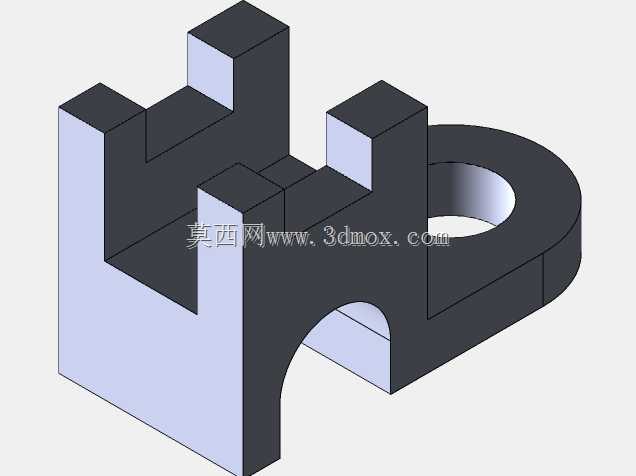

这类带叉形支耳的圆弧底座构件，在轻工自动化输送线、小型工装夹具的定位模组里应用十分普遍，日常做设备改型时经常会碰到类似结构的选型需求。从结构功能来看，底部的圆弧带孔底座，主要承担整个构件的安装固定作用，底座上的通孔是穿装锁紧螺栓的位置，圆弧轮廓的设计一方面是为了避让安装面附近的圆弧凸起结构，避免安装时出现干涉，另一方面也能在需要微调安装角度时，顺着圆弧面小范围转动调整位置，适配不同的安装对位需求，比完全平直的底座适配性更强。上部的两组叉形支耳，是核心的功能连接部位，叉口的槽宽是按照配套铰接销轴的直径做的公差匹配，槽的两侧壁做了等厚设计，保证销轴穿入后受力均匀，不会出现单侧偏载磨损的情况，两组支耳呈阶梯排布，是为了同时连接两个不同高度的联动杆件，在小型连杆传动机构里，这种结构可以减少单独安装两个铰接座的装配工作量，也能缩小整个传动模组的安装占用空间。

做这个构件的结构设计时，首先要敲定的是安装边界尺寸：底座的圆弧半径要和安装基准面的适配圆弧完全匹配，保证安装后底座贴合面没有间隙，避免锁紧螺栓后构件出现内应力；底座上的安装孔中心到底座底面的高度，要和配套安装板的孔位坐标完全对齐，孔的直径比常用的M6锁紧螺栓大0.2mm，预留装配时的位置微调余量。上部叉形支耳的槽深，要保证配套的连杆端头插入后，侧壁有足够的支撑长度，避免销轴受力时出现掰弯变形，支耳之间的加强筋是从底座圆弧面一直延伸到较高那组支耳的侧壁，筋的厚度和支耳壁厚保持一致，既不会因为筋过厚导致注塑或铣削加工时出现应力变形，也能给支耳提供足够的支撑刚度，承受连杆传动时的侧向推力。支耳顶部的倒角设计，一方面是去除加工后的锐边，避免装配时划伤操作人员，另一方面也能在穿装销轴和连杆时起到导向作用，提升装配效率。底座侧面的拱形缺口，是为了避让安装位置下方的走线槽或者凸起的定位销，不用额外在安装板上铣削让位槽，降低配套安装结构的加工成本。

从实际使用场景来说，这类构件常用来做小型料仓的挡料板铰接座、气动推杆的端部连接座，或者工装夹具里的快速夹钳支撑座，工作时承受的载荷主要是沿支耳槽方向的推拉力，以及小部分的侧向扭转力，所以设计时特意把支耳和底座的连接位置做了圆弧过渡，避免应力集中在直角连接处，长期受交变载荷时出现断裂问题。建模过程中，所有的配合面都做了公差标注的预留，比如叉形槽的内壁、底座的安装贴合面，都按照铣削加工的经济精度预留了加工余量，不需要后续做特殊的精加工就能满足装配要求，适合小批量的五金加工或者3D打印打样验证。整个构件没有复杂的曲面结构，所有特征都是拉伸、切除、倒角这类常规机械加工特征，不管是用数控铣削加工金属件，还是开模做注塑件，加工工艺性都很好，不需要特殊的刀具或者工装就能完成生产，制造成本可控。在做装配验证的时候，要注意检查两组叉形支耳的同轴度，保证穿入销轴后，连杆转动时没有卡滞，底座安装孔的位置度也要控制在0.1mm以内，避免安装时螺栓无法顺利穿入。
