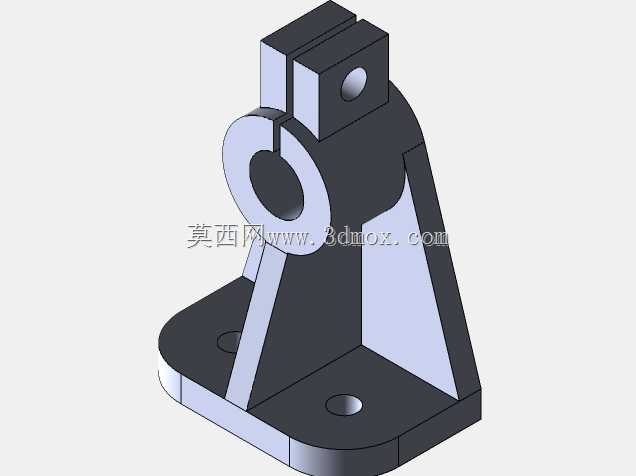

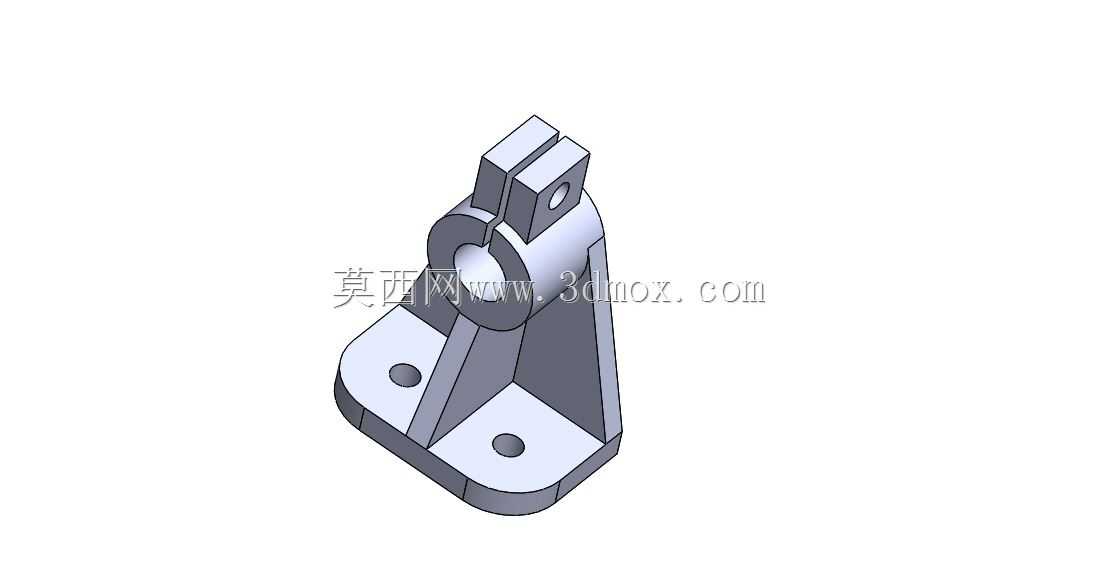

这类夹座式铰接支撑件,在轻工自动化输送线、小型工装夹具台架、非标检测设备的可调支撑结构中应用十分广泛,核心作用是为带铰接摆动需求的杆件、轴类部件提供稳定的底部固定基准,同时通过上部的夹装开口结构,实现穿装轴件的快速装夹与角度微调,适配小载荷下的摆动导向、限位支撑工况。从结构功能拆分来看,底部为带两个安装沉孔的菱形安装底板,沉孔设计可让内六角安装螺栓完全沉入板面,避免螺栓头突出干涉周边部件的运动轨迹,底板的厚度经过载荷校核,在常规M6螺栓锁紧的工况下,不会因长期受交变载荷出现底板翘曲变形,底板与上部支撑立板之间设置了两道三角形加强筋,筋板从底板边缘一直延伸到上部夹座的圆弧外壁,有效抵消上部夹座受径向载荷时产生的倾覆力矩,避免立板与底板衔接处出现应力集中断裂的问题。上部的夹装结构采用开口式抱夹设计,中间的通孔用于穿装需要铰接的转轴类零件,开口处设置了带同轴销孔的两个凸耳,当穿入转轴调整到对应角度后,可通过螺栓锁紧两个凸耳,让抱夹内孔抱紧转轴实现位置固定,这种设计相比封闭式焊接支座,调整转轴的轴向位置与周向角度都更加便捷,不需要完全拆卸转轴即可完成位置微调,在现场设备调试阶段能大幅节省装配调整的时间。设计过程中,首先要明确安装边界:底板的两个安装孔中心距需要适配常用的工业铝型材安装槽间距,保证可以直接安装在欧标30系列、40系列铝型材搭建的台架上,不需要额外加工转接板;上部抱夹的内孔直径选取常用的12mm、16mm、20mm三个常规转轴直径规格,覆盖大部分小型自动化设备的摆杆、导向杆的轴径需求,抱夹开口的间隙控制在2mm,既保证锁紧时内孔有足够的变形量抱紧转轴,又不会因间隙过大导致锁紧后内孔圆度超差,出现转轴卡滞的问题。外形轮廓上,所有棱边都做了R1-R2的倒角处理,避免装配过程中锐边划伤操作人员,同时减少应力集中源,提升零件的疲劳寿命;夹座凸耳上的销孔与内孔的位置度公差控制在0.05mm以内,保证锁紧螺栓穿装顺畅,不会出现螺栓别劲导致锁紧力不足的问题。在实际选型使用时,需要注意这类支座的适用载荷范围,其额定径向载荷不超过500N,适合作为轻载工况下的铰接支撑,不能用于重型设备的主承重铰接位置;安装时底板与安装面之间要保证贴合度,若安装面存在平面度误差,可在底板下方加塞薄铜皮调整,避免锁紧螺栓时底板出现强制变形,导致上部夹座的内孔轴线偏斜,影响转轴的转动灵活性。另外,这类零件的毛坯常采用铝合金压铸或45号钢精密铸造工艺加工,量产时毛坯留0.3mm的加工余量,一次装夹即可完成底板安装面、内孔、销孔的精加工,能有效控制加工成本,同时保证各配合面的形位公差符合设计要求;如果是用于有防腐需求的工况,还可以对钢制件做发黑或镀锌处理,铝合金件做阳极氧化处理,提升零件的环境适应能力。
- 模板大小: 198.59 KB
- 售价:5金币
- 下载次数: 19
- 系统要求: SOLIDWORKS,Rendering
- 软件分类: 通用机械零部件
