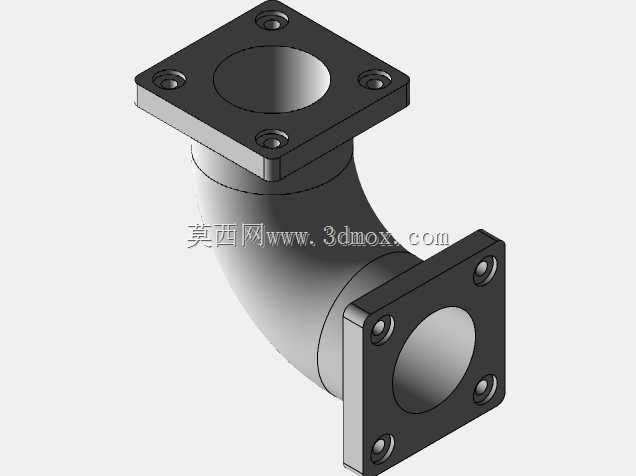

90度弯接方形法兰管道连接件

在工业流体输送、气动回路搭建、小型设备气路排布的现场场景里，这类带双方法兰的90度弯管是管路转向衔接的核心零件，不少车间的压缩空气支路改向、小型冷却循环管路的转角连接、除尘设备的风道转向段都会用到这类结构，相比螺纹连接的弯头，法兰式的连接形式密封承压更稳定，拆装维护时不需要转动整段管路，只需要拆卸法兰上的紧固件就能完成分段拆解，对后期管路清堵、密封件更换的作业友好度更高。从结构设计逻辑来看，这个弯管采用等通径的90度圆弧弯转结构，两端的连接法兰为方形结构，每个法兰端面上均匀布置4个安装沉孔，孔位沿法兰中心对称分布，这种四孔方形法兰的对中容错率比圆形法兰更高，安装时不需要刻意旋转调整孔位角度，只要对齐相邻两个边的位置就能快速对准安装孔，适合安装空间局促、操作视角受限的设备内部管路布局场景。弯管的转弯段采用平滑圆弧过渡，没有直角折角的结构设计，能最大程度降低流体经过转角时的局部阻力损失，减少气路带凝水、液路带杂质时的淤积堵塞风险，圆弧段的壁厚和两端法兰的衔接位置做了加厚过渡处理，避免管路承压时在转角应力集中位置出现开裂渗漏的问题。从安装边界来看，两端方形法兰的外轮廓尺寸大于弯管本体的外径，安装时需要预留出法兰紧固件的操作空间，法兰端面的密封槽可以适配平垫密封或者O型圈密封两种形式，根据输送介质的压力、腐蚀特性选择对应的密封件即可，弯管的中心高尺寸匹配常规工业管路的同通径安装间距，不需要额外调整两端对接管路的固定支架位置就能直接替换同规格的冲压弯头或者焊接弯头。建模过程中需要注意弯管内壁的圆弧曲率和外壁曲率保持均匀壁厚，法兰上的安装沉孔深度要控制在不钻通法兰端面的范围内，避免安装时紧固件突出法兰密封面影响密封效果，法兰和弯管本体的衔接位置要做圆角过渡处理，减少3D打印或者机加工时的应力集中问题，同时也能避免安装作业时尖锐边角划伤操作人员。这类弯管法兰件在实际选型时，需要先确认对接管路的通径尺寸、法兰安装孔的中心距参数，再根据现场管路的转向角度确认弯管的中心高是否符合安装空间要求，相比焊接式的90度弯头，这种一体结构的法兰弯管不需要现场焊接作业，安装效率更高，也不会出现焊接变形导致的法兰面密封不严的问题，在食品加工设备的清洗管路、小型液压站的回油管路、实验室通风系统的风道转向段都有广泛的应用场景，日常维护时只需要定期检查法兰连接位置的密封件老化情况，按周期更换密封垫就能保证长期稳定运行，不需要对弯管本体做额外的维护保养。
