立式支腿钢制常压储料罐体结构

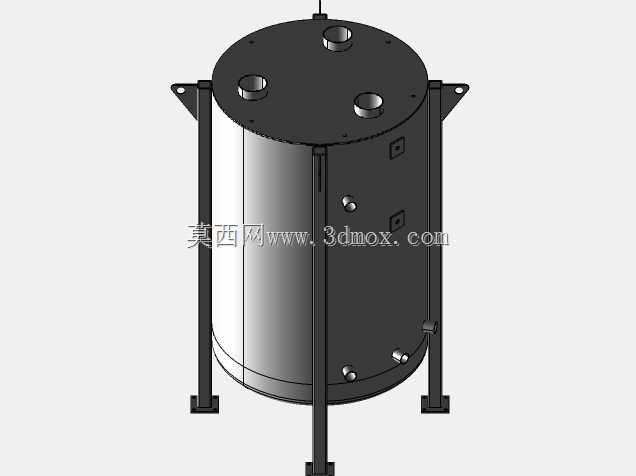

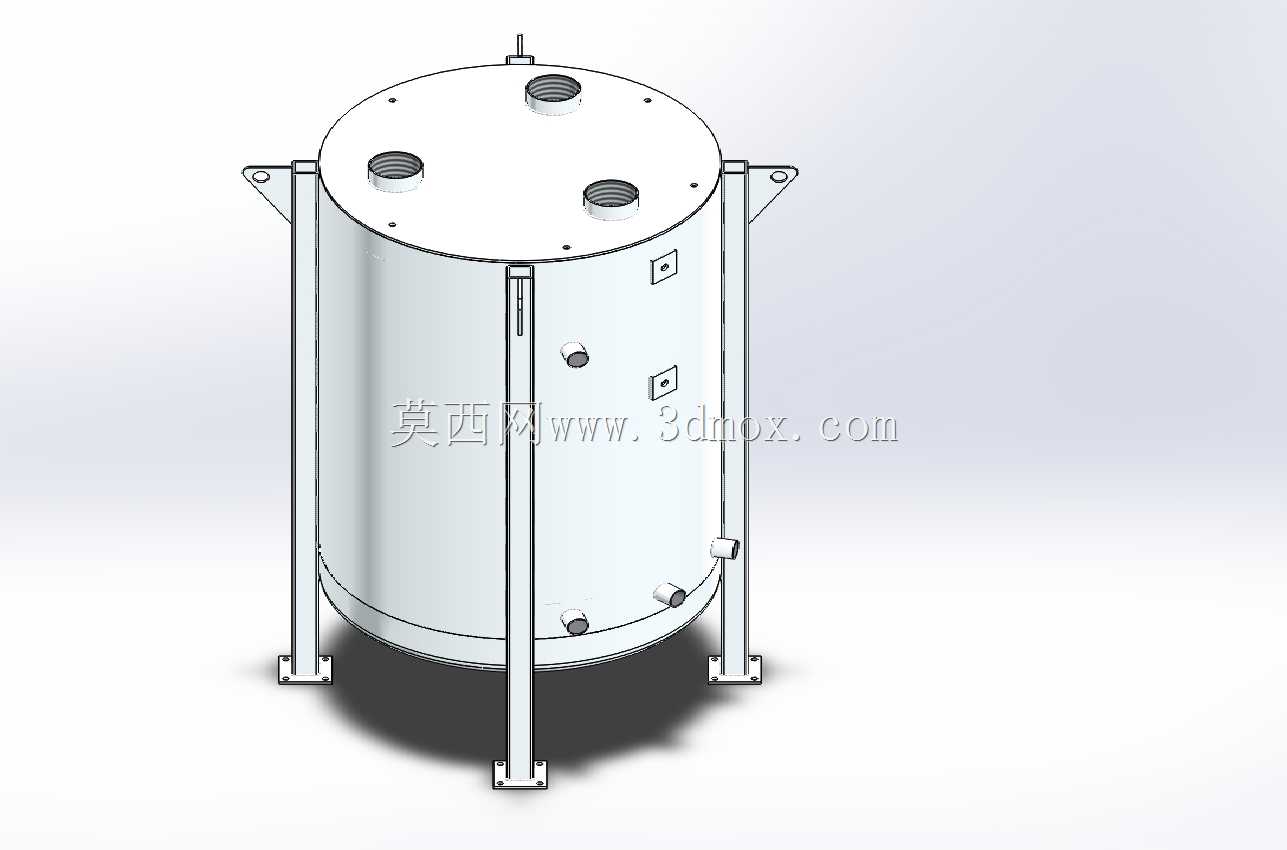

在精细化工、食品配料、小型水处理工段的现场布置里，这类立式支腿结构的钢制罐体是出镜率极高的中间存储单元，它不像大型拱顶储罐那样需要做独立的混凝土环梁基础，也不像卧式储罐那样要预留长条形的安装占地，靠三根均布的支腿就能把罐体抬离地面，给底部的排料接口、阀门操作留出足够的人手操作空间，很多车间在做技改新增暂存工位的时候，优先选这类结构就是因为现场适配性强，不用大规模改动原有地坪的布局。从结构设计的逻辑来看，这类罐体的筒体采用等径直筒卷制焊接，上下封头采用标准椭圆形冲压件，相比平盖结构能承受更高的液位静压力，也不容易在焊缝位置出现应力集中导致的渗漏。顶部开设的三个带内螺纹的接口，分别对应进料、排气、备用仪表安装的需求，不用在现场额外开孔焊接，减少了现场施工的动火作业量，也降低了后期焊缝渗漏的隐患；筒体侧面预留的两个方形接口座，是用来安装液位计或者温度传感器的，接口座的焊接位置做了削边处理，保证和筒体外壁完全贴合，焊接后不会出现凸台积液的问题。支腿的设计采用等边角钢拼焊成型，底部带方形安装脚板，脚板上开有长条形安装孔，现场打膨胀螺栓固定的时候，能抵消一部分地坪施工的尺寸误差，不用反复扩孔调整；支腿和筒壁之间的连接位置加了三角形加强筋板，满罐储料的时候，筋板能把支腿承受的竖向载荷均匀分散到筒壁上，避免支腿和筒体连接的角焊缝直接承受剪切力，很多现场使用多年的这类罐体，出问题的位置往往就是筋板没焊够或者焊缝高度不足，导致满罐时支腿外撇引发罐体倾斜。从安装边界的尺寸逻辑来看，这类小容积储罐的支腿外沿直径比筒体外径大出200毫米左右，顶部吊耳的位置刚好在支腿的正上方，车间用行车吊装的时候，吊绳的受力方向和支腿承重方向重合，不会对筒体产生额外的径向挤压力，吊装过程中筒体变形的风险极低。底部排料口的中心距离地坪的高度一般留到300毫米以上，足够安装快装接头、蝶阀或者小型输送泵的进料口，不用额外架高罐体或者挖地坑做排料槽。筒体的壁厚选择上，这类常压存储用的罐体一般根据容积大小选3到6毫米的冷轧钢板，内壁做喷砂除锈处理，存储普通水性物料的时候不用额外做衬里，存储有弱腐蚀性的物料时可以在内壁衬PE或者做环氧树脂涂层，外壁一般做两遍防锈底漆加一遍面漆，在普通室内车间环境下能用十年以上不用重新做防腐。在实际的工艺排布里，这类罐体经常被布置在反应釜的出料端、过滤设备的进料端，作为中间缓冲储料单元，平衡前后工序的生产节拍，比如前端反应釜一批次出料2立方，后端的灌装机每小时只能处理1.5立方，中间加一个这样的储罐，就能让前后工序不用互相等料，大幅提升整条产线的运行效率。顶部的人孔？不对，这个小容积罐体顶部没开人孔，因为容积不大，检修的时候可以从顶部的接口伸进工具清理，要是容积再大一些才会在顶部开设人孔，这个设计刚好匹配小容积存储的需求，减少了人孔密封的渗漏点，也降低了制造成本。侧面的小接口是用来安装取样阀的，生产过程中不用爬到顶部就能直接从侧面取样检测物料状态，操作起来安全很多，取样口的位置设在筒体下部1/6高度的位置，取到的样品能真实反映罐内物料的实际状态，不会因为液位太低取不出样，也不会因为位置太高取到的是上层未混合均匀的物料。支腿上还预留了接地螺栓的安装孔，存储易燃易爆物料的时候，可以直接把接地线接在支腿的螺栓上，不用额外在筒体上焊接接地座，避免破坏筒体的防腐层。很多设计新手做这类罐体的时候，容易忽略支腿的跨距计算，把支腿做的离筒壁太近，导致安装脚板的时候没法打膨胀螺栓，或者把顶部接口的位置做的太靠近筒体边缘，安装管道的时候扳手没法操作拧不动法兰螺母，这个模型里的接口位置、支腿跨距、安装孔位都做了实际生产场景的适配，不管是用来做方案布局的占位模型，还是拆解结构做生产图纸的参考，都能直接对应到实际的加工安装需求，不会出现建模尺寸和现场实际脱节的问题。
