SHF12型菱形切边卧式轴支撑固定座

在自动化输送线的导向光轴排布、小型检测设备的滑台导向支撑、桌面型非标工装的直线运动轴定位场景里，这类切边式卧式轴固定座是出镜率极高的支撑类零件，区别于立式轴座的垂直安装逻辑，它的安装基面与被支撑光轴的轴线平行，能直接把光轴锁定在安装基板的表面，不需要额外垫高或者加工沉台，尤其适合安装空间局促、轴系高度需要严格控制的紧凑型设备布局。

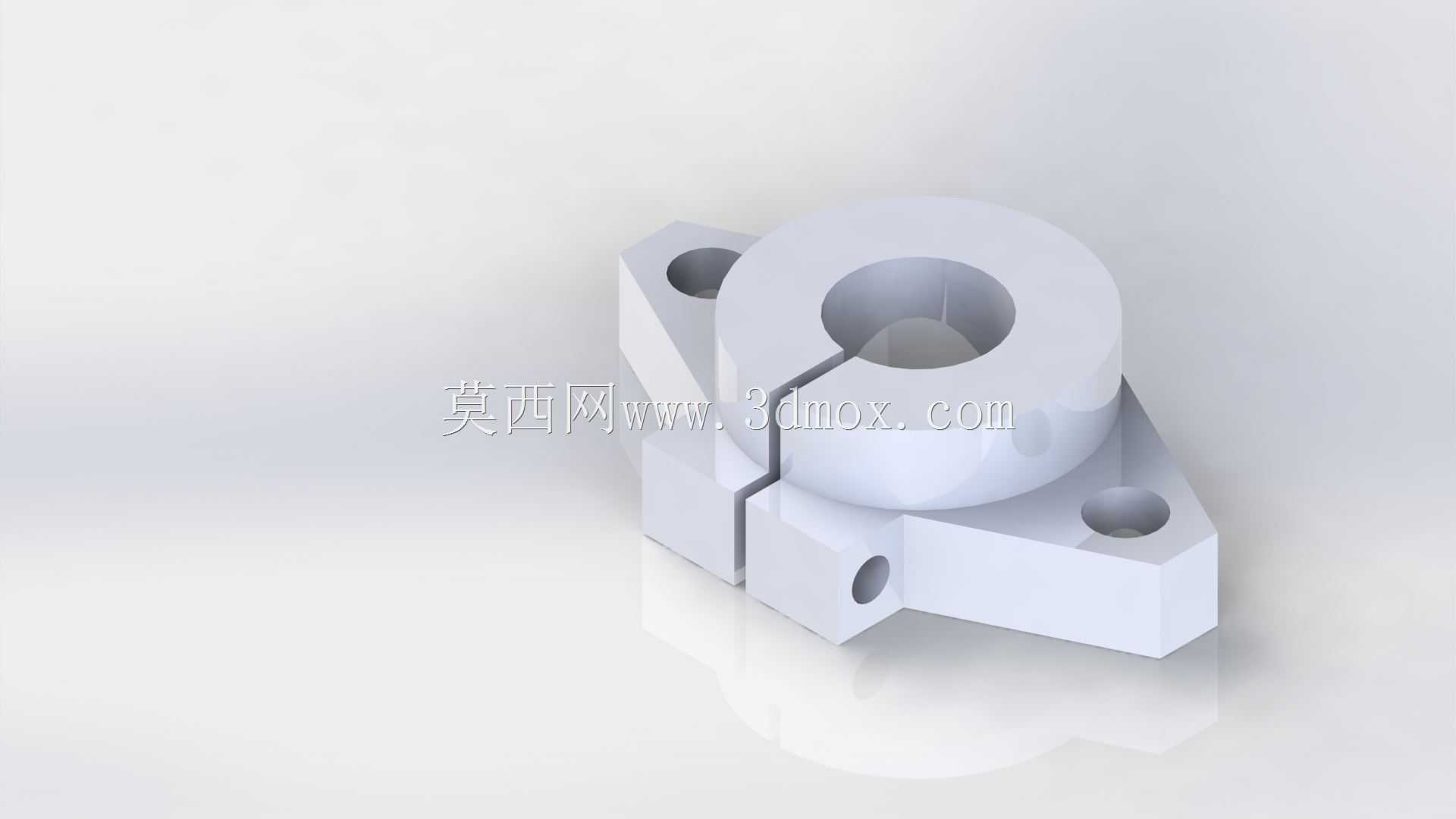

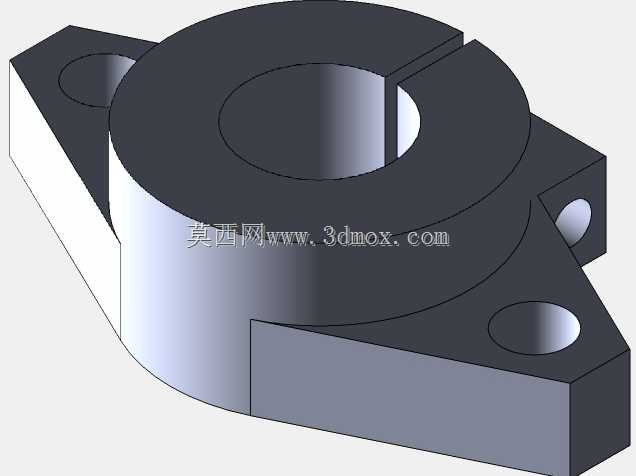

从结构设计逻辑来看，这个支撑座采用了开口切缝锁紧的经典结构，主体承托部分是和光轴公称直径匹配的内圆孔，沿着圆孔径向开出一条通缝一直延伸到座体侧面，切缝的其中一侧预留了锁紧螺钉的安装孔位，当光轴穿入内孔之后，拧紧侧面的锁紧螺钉，就能让开口处产生弹性形变，把内孔里的光轴牢牢抱紧，这种设计的好处是不需要在光轴上加工定位台阶或者卡簧槽，光轴可以根据实际装配需求任意调整轴向位置，调整到位后直接锁紧即可，相比顶丝固定的轴座，它的抱紧接触面积更大，锁紧后光轴不会出现单点受力导致的形变，长期受往复载荷也不容易出现光轴松动偏移的问题。

座体的安装部分采用了菱形切边的法兰结构，两个安装孔分布在承托圆孔的对角位置，这种布局相比方形法兰的四个安装孔，在保证安装稳定性的前提下减少了两个紧固点的装配工作量，同时切边后的外形轮廓更小，在排布多根平行光轴的时候，相邻轴座之间不会出现轮廓干涉，能有效缩小轴系之间的中心距，让整体机构的布局更紧凑。安装孔采用沉头设计，适配内六角圆柱头螺钉，装配后螺钉头不会突出座体表面，不会和滑台或者其他运动部件产生刮碰。

从安装边界尺寸来看，这类支撑座的安装基面平面度有明确要求，装配时需要保证安装基板的对应位置平面度公差在0.05mm以内，否则锁紧安装螺钉的时候会导致座体内孔出现微变形，直接影响光轴穿入的顺畅度，甚至会导致光轴锁紧后出现轴线偏斜，影响后续直线运动的顺畅度。两个安装孔的中心距是固定值，设计安装板的时候需要严格按照孔位坐标加工螺纹孔或者过孔，避免强行装配导致座体产生内应力。承托内孔的轴线和安装基面的平行度公差控制在0.02mm/100mm以内，能保证多组轴座同轴安装的时候，光轴不会出现别劲的情况，搭配直线轴承使用的时候，能有效降低轴承的滑动阻力，延长轴承的使用寿命。

实际选型应用的时候，需要注意这类支撑座适合光轴的静态支撑或者低频次往复运动的轴系固定，如果是高速往复运动的轴系，需要搭配对应的直线轴承使用，这个型号的支撑座本身不带轴承安装位，属于光轴的直接固定支撑，主要用来限制光轴的径向和轴向位移，给光轴提供稳定的支撑基准。在一些3D打印设备的光轴导向架构、小型点胶机的Y轴支撑、电子元件检测工装的滑台导向结构里，这种轴座的应用非常普遍，因为它的结构简单，装配难度低，锁紧可靠，不需要复杂的轴系加工工序，能大幅降低非标设备的设计和装配成本。

建模的时候需要重点关注开口切缝的宽度设计，缝宽一般控制在1.5-2mm，既要保证锁紧的时候有足够的弹性形变空间，又不能因为缝宽过大导致座体的整体刚性下降；锁紧螺钉的孔位需要和切缝垂直，保证螺钉拧紧的时候受力方向正好是让切缝收窄的方向，避免出现侧向分力导致锁紧失效。内孔的尺寸公差一般取H7，和光轴的间隙配合控制在0.01-0.03mm之间，既保证光轴能顺利穿入，又能在锁紧的时候提供足够的抱紧力。座体的边角位置都做了小倒角处理，避免装配的时候划伤操作人员，同时也能减少应力集中，提升座体的结构强度，在承受一定冲击载荷的时候不会出现边角崩裂的问题。
