双大孔圆角矩形多孔安装连接板

在各类轻工装配、小型工装夹具搭建以及非标自动化设备的局部连接结构中，这类带双大通孔的多孔安装板是非常常见的基础连接件，很多刚入行的结构设计人员容易忽略这类板件的细节设计，往往只画个大致外形就投图加工，最后装配时才发现干涉、安装对位不准的问题。从实际使用场景来看，这类板件通常承担两类核心作用，一类是作为两个平行排布的轴类、套类零件的轴向定位支撑板，板上的两个大直径通孔就是用来穿装衬套或者轴件的，板件本身的厚度要根据穿装零件的径向受力来核算，避免受侧向力时出现板件翘曲，导致轴件卡滞；另一类作用是作为管路、线束的分线过孔支撑板，两个大孔用来穿装多组线束或者柔性管路，周边的小孔用来将板件固定在设备机架或者型材框架上。

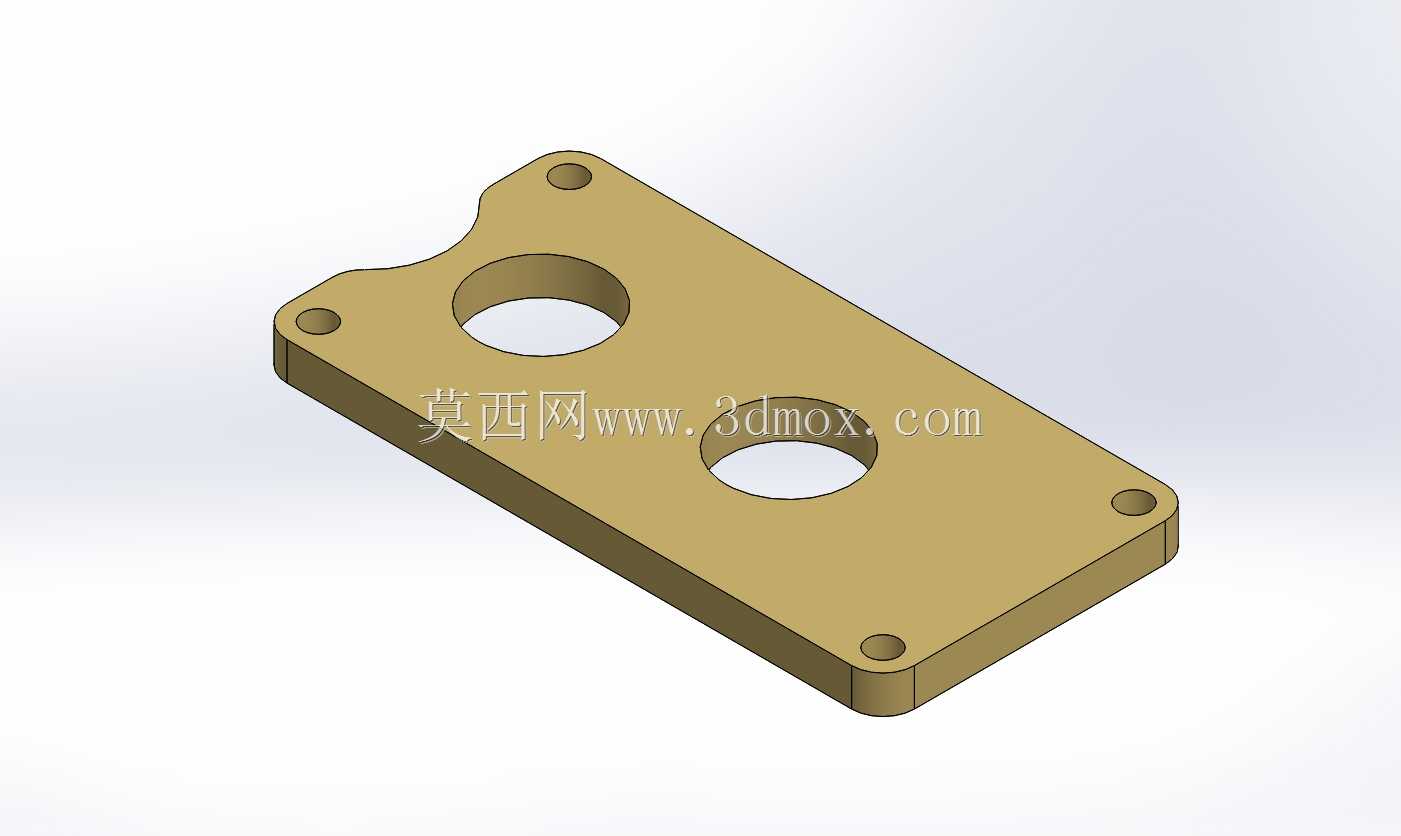

设计这类板件的时候，首先要确定的是安装边界，也就是板件最终要固定的安装面尺寸，四个角的安装小孔中心距要和配套安装位的螺孔中心距完全匹配，不能出现偏位，通常安装小孔的直径要比配套使用的紧固件公称直径大0.2到0.5毫米，用来补偿加工时的位置度误差，避免装配时螺丝穿不进去。板件的边角做了圆弧过渡，一方面是避免锐边割伤装配人员，另一方面如果是安装在有运动部件的设备旁，圆角结构不会和运动的管线、零件发生刮蹭，相比直角结构的安全冗余更高。板件其中一个短边做了内凹的圆弧缺口，这个结构不是随意设计的，通常是为了避让安装位附近的凸起结构，比如相邻的安装螺柱、型材的圆角或者其他零件的凸台，在布局紧凑的设备内部，这种避让结构能大幅缩小整体安装占用空间，不需要额外加大板件的整体尺寸就能完成装配。

两个大直径通孔的位置精度是这类板件的核心设计要点，如果是用来穿装轴类零件，两个孔的中心距公差要控制在±0.02毫米以内，孔的内壁粗糙度要达到Ra1.6以上，避免和衬套配合时出现间隙过大或者装配过紧的问题，如果是作为过线过孔使用，孔的边缘要做倒角处理，避免锐边割破线束的绝缘层或者管路的外壁。板件的厚度选择要结合实际受力情况，如果是作为承重的支撑板，厚度通常不小于5毫米，材料选用Q235钢板做表面喷塑或者镀锌处理，如果是作为轻载的过线板，厚度可以选2到3毫米的铝板或者冷轧钢板，降低整体重量。

实际建模的时候，要先绘制板件的外轮廓草图，先确定四个安装孔的中心位置，再根据避让需求绘制短边的内凹圆弧，之后确定两个大孔的中心位置，所有的孔位都要添加完全的几何约束，避免后续修改尺寸时出现孔位偏移。拉伸实体的时候要注意，如果板件需要和其他零件贴合安装，贴合面的平面度公差要标注在图纸上，通常控制在0.05毫米以内，避免安装后出现缝隙导致固定不稳。很多新手设计这类板件时会忘记给安装孔做沉头设计，如果使用内六角螺丝固定，要根据螺丝的头部尺寸加工对应的沉头孔，保证螺丝安装后头部不突出板件表面，避免和后续安装的零件发生干涉。

这类板件在实际设备维护时也很方便，因为所有的安装孔都布置在板件的边角位置，拆卸的时候不需要拆除板件中间穿装的轴件或者管线，只需要拧下四个角的固定螺丝就可以将板件取下，检修效率比孔位布置在中间的结构高很多。在一些需要经常调整位置的工装结构中，还可以将其中一两个安装孔设计成长条孔，方便微调板件的安装位置，不过这个模型里的安装孔都是圆孔，适合固定位置的安装场景，定位精度更高，不会出现使用过程中板件移位的问题。
