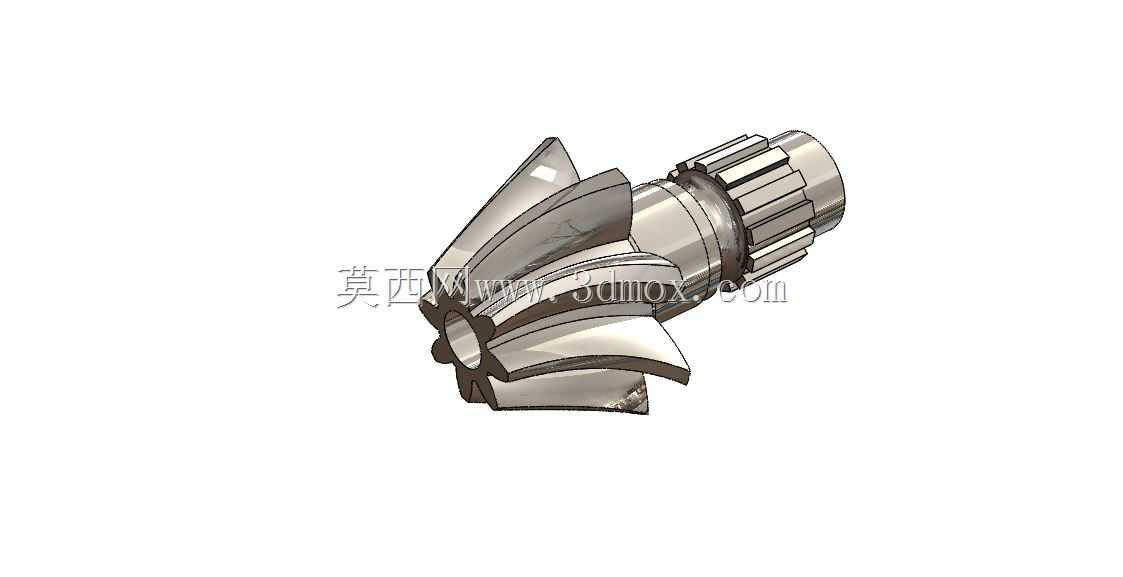

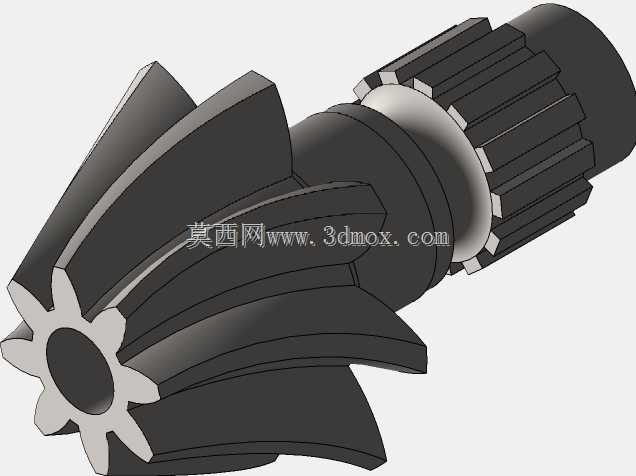

SOLIDWORKS构建的单斜齿螺旋锥齿轮传动件

　　在重载传动场景里，这类带花键轴段的螺旋锥齿轮，往往承担着相交轴之间的动力换向与扭矩传递任务，常见于差速器总成、机床主轴进给箱、工程机械行走驱动端这类需要轴线呈一定夹角布置的传动节点。和直齿锥齿轮相比，螺旋齿的啮合过程是逐步进入、逐步退出的，齿面接触线沿齿长方向持续滑移，啮合冲击更小，运转时的噪音控制表现更优，适合中高速、有一定冲击载荷的传动工况。从结构上看，该齿轮集成了传动齿部与安装轴段，轴端加工有外花键结构，用于和配套的传动轮毂、联轴器或者同步带轮实现周向固定，传递扭矩时不会出现周向打滑，装配时花键的配合公差通常选中等过渡配合，既保证装配便利性，也能控制传动回差。齿部的螺旋角设计需要匹配配对齿轮的参数，

　　保证啮合时的重合度在合理区间，避免出现齿顶干涉或者根切问题，建模时需要先确定分锥角、齿顶高系数、顶隙系数这些基础参数，再通过螺旋线扫描生成齿廓曲面，最后对齿端进行倒角处理，去除锐边，避免装配时刮伤配对齿面，也减少热处理后的应力集中。安装边界上，轴段的光面部分用于穿装支撑轴承，轴承位的圆柱度、同轴度需要严格控制，否则会导致齿轮啮合时出现偏载，加剧齿面磨损，缩短使用寿命；齿部的背锥面需要和箱体上的调整垫片配合，用于调整齿轮的安装距，保证啮合印痕处于齿面中部，这是锥齿轮装配时的核心调整环节，直接影响传动效率与承载能力。实际应用中，这类齿轮的失效形式多为齿面接触疲劳磨损、齿根弯曲折断，所以建模时需要对齿根过渡圆角做精细化处理，不能出现尖角，

　　避免应力集中；齿面的粗糙度要求也相对较高，通常需要做渗碳淬火处理提升表面硬度，建模时预留的加工余量需要匹配后续的机加工与热处理工艺要求。在传动系统选型时，这类锥齿轮的传动比通常不超过5，过大的传动比会导致小齿轮的齿根强度不足，同时大齿轮的外廓尺寸过大，不利于整体结构的紧凑布置；如果是用于正反转频繁的工况，还需要对齿侧间隙做针对性控制，避免换向时出现过大的空程，影响传动精度。建模过程中，齿形的生成需要严格遵循渐开线齿廓的生成原理，不能用近似圆弧替代，否则会导致啮合时出现卡滞、传动比波动的问题；花键部分的参数需要符合对应的花键标准，保证和标准件的互换性，不需要单独定制配套连接件，降低后续的维护成本。轴段上的台阶结构用于轴承的轴向定位，

　　台阶的高度需要匹配轴承内圈的厚度，保证轴承安装后能被可靠轴向固定，不会在运转时出现轴向窜动；轴端通常会加工螺纹孔或者挡圈槽，用于锁紧轴承内圈，防止轴承在交变载荷下出现松脱。这类齿轮在润滑方式上多采用飞溅润滑或者压力喷油润滑，建模时需要考虑齿面的油膜形成条件，齿面的螺旋方向选择需要匹配转动方向，保证啮合时能将润滑油带入啮合区，避免出现干摩擦。对于有密封要求的安装场景，轴段上还需要预留密封件的安装槽位，槽位的尺寸公差与表面粗糙度需要满足密封件的安装要求，防止润滑油泄漏或者外界杂质进入啮合腔。在做结构校验时，需要重点校核齿根的弯曲应力与齿面的接触应力，同时校验花键的挤压应力与轴段的扭转强度，保证在额定载荷下所有结构的安全系数都在设计允许范围内；如果是用于冲击载荷较大的工况，还需要对轴段做疲劳强度校核，避免出现疲劳断裂。
