机加工用简易夹紧虎钳结构设计

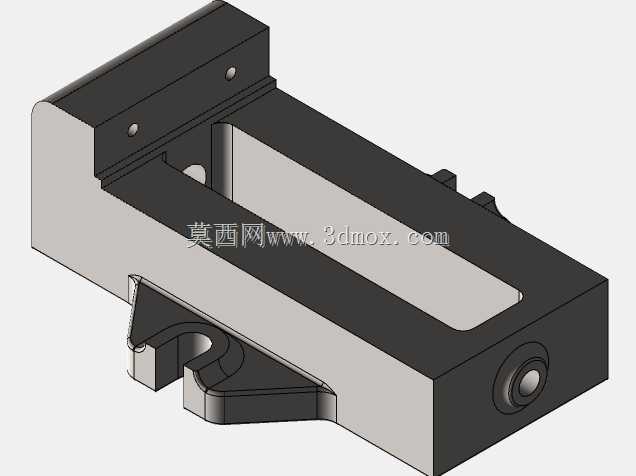

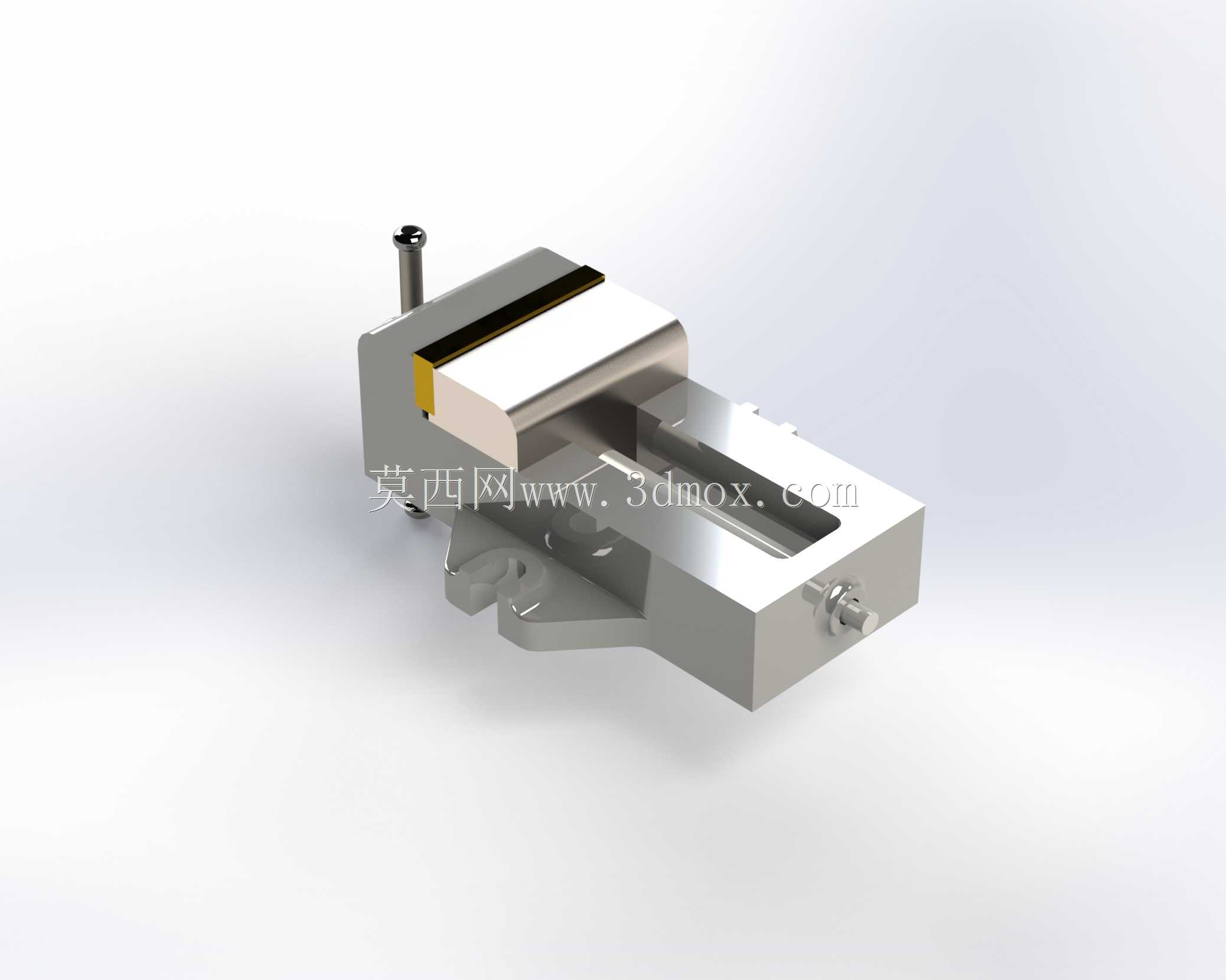

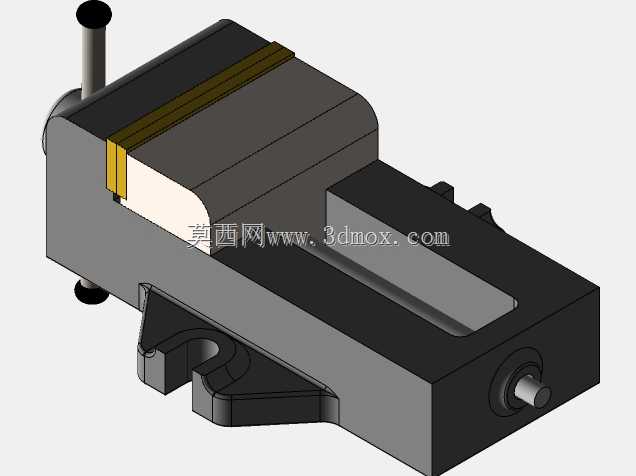

　　这款简易虎钳是面向小型机加工工位、钳工修配场景开发的手动夹持工装，整体采用分体式组装结构，没有冗余的复杂传动构件，日常维护仅需定期清理钳身缝隙的切屑、给滑动接触面加注少量润滑脂即可，适配普通台式钻床、小型铣床、钳工台的常规装夹需求，也可用于教学实训场景下的工件夹持演示。从实际使用的角度出发，这款虎钳的固定钳身底部预留了标准的安装沉孔，可直接通过T型螺栓固定在机床工作台的T型槽上，也可通过压板压装在木质或钢制钳工台面上，安装边界的孔位间距参考了常规小型台钳的通用安装尺寸，不需要额外加工转接板就能适配多数现有工位的安装条件，整体外形长度控制在常规台钳的紧凑尺寸区间，不会占用过多工作台操作空间，适合工位面积有限的小型加工坊、实训教室使用。

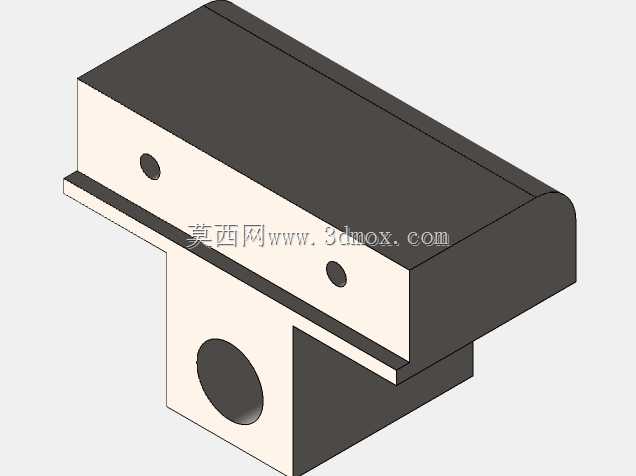

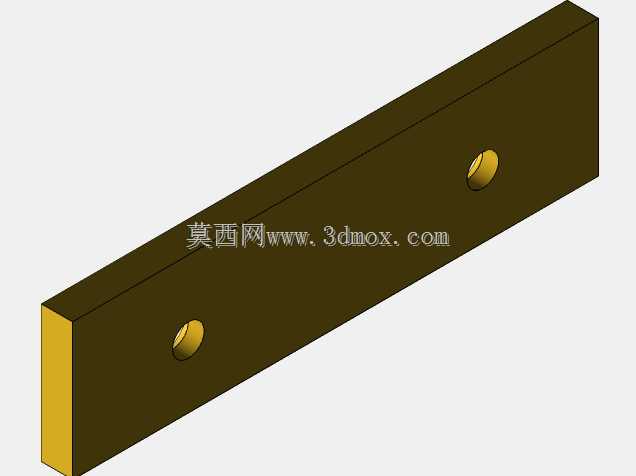

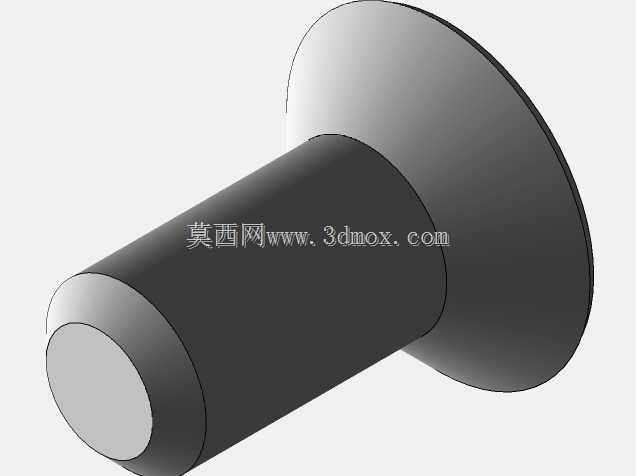

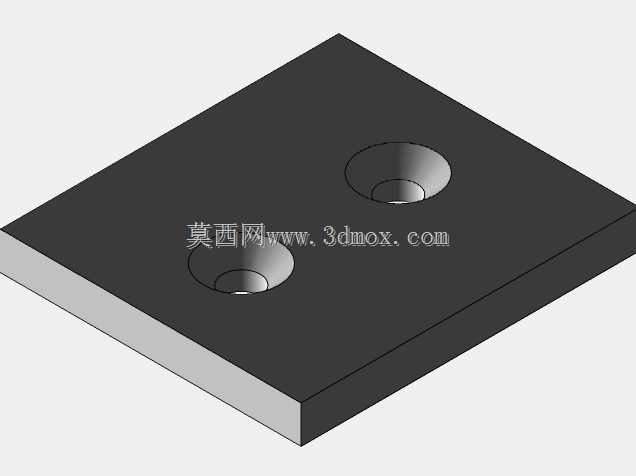

　　夹持结构上，活动钳身通过梯形丝杠带动实现进给，梯形螺纹的传动特性本身具备自锁能力，装夹工件时不需要额外的锁止结构就能保持夹持力，不会因为加工过程中的小幅振动出现钳口松脱的问题；钳口部位采用可拆卸的硬质钳口板，钳口板表面加工有交叉的防滑齿纹，夹持毛坯件时能提供足够的摩擦力，避免工件受切削力作用发生位移，当钳口齿纹磨损后，只需要拧下固定钳口板的内六角螺钉就能快速更换备件，不需要整体更换钳身，能有效降低长期使用的耗材成本。设计过程中特意简化了多余的结构，固定钳身的导轨面采用一体式铣削成型，没有拼接式导轨的装配间隙问题，活动钳身与导轨的配合面预留了合理的间隙公差，既能保证滑动过程顺畅无卡滞，也不会因为间隙过大导致夹持工件时出现钳口上翘的偏差，保证装夹后工件的定位基准稳定。

　　在实际加工场景中，这款虎钳可夹持的工件尺寸覆盖了常规小型零件的加工范围，既可以夹持方形、矩形的毛坯料进行铣面、钻孔、倒角加工，也可以配合V型块附件夹持轴类零件完成端面钻孔、套丝等工序，手动驱动的进给方式不需要外接气源、电源等动力源，在没有动力配套的临时工位、野外维修场景下也能正常使用。钳身的主体结构采用铸铁材质加工，整体刚性足够承受常规钻削、轻铣加工的切削力，不会因为夹持力过大出现钳身变形的问题，丝杠端部设计了方便施力的杆状手柄，操作人员只需要单手就能转动手柄完成工件的夹紧与松脱，操作力度符合人体工程学设计，长时间重复装夹操作也不会产生过度的肢体疲劳。

　　从结构设计的细节来看，这款虎钳的丝杠螺母采用嵌入式安装在固定钳身的端部，螺母磨损后可以单独拆出更换，不需要报废整个钳身；活动钳身与丝杠的连接部位采用间隙配合的铰接结构，装夹过程中活动钳身可以自适应微调角度，保证钳口板与工件表面完全贴合，不会因为工件表面的微小平面度误差出现点接触夹持的问题，有效提升装夹的稳定性。钳身的排屑设计也做了针对性优化，导轨面的外侧预留了切屑滑落的斜面，加工产生的金属切屑不会堆积在导轨滑动面之间，日常清理只需要用毛刷顺着斜面扫动就能清除切屑，避免切屑嵌入配合面导致滑动卡滞、导轨磨损加快的问题。对于小型加工场景来说，这种结构简易、维护方便的虎钳相比复杂的液压、气动虎钳有更高的性价比，不需要配套的动力管线，安装移动都很便捷，完全能满足常规小零件加工、钳工修配、样品打磨等场景的夹持需求，也适合作为三维建模教学中典型的工装类建模案例，帮助初学者理解丝杠传动、导轨配合、工装装夹的基础结构原理。
