双孔铰接式螺旋支撑连接支架结构

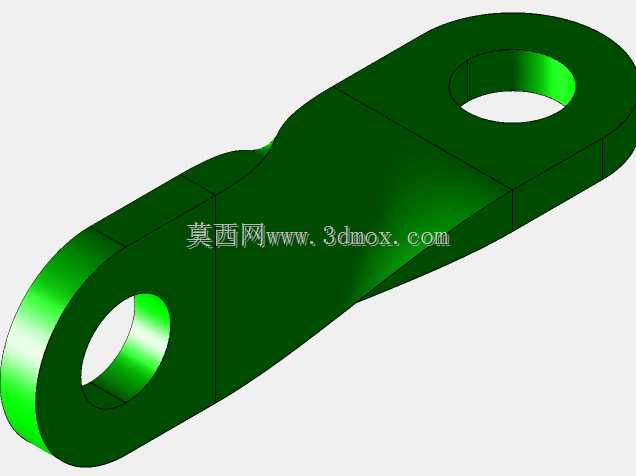

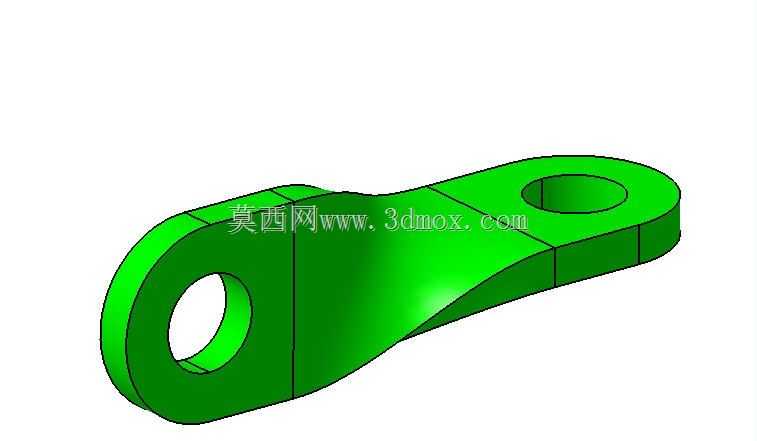

在重载传动链路的铰接支撑场景中，这类双孔结构的支架往往承担着动力传递路径的载荷分流与位置约束作用，常见于液压驱动的往复执行机构末端，比如船舶锚机的棘爪支撑、工程机械动臂的辅助铰接点位、重型输送线的张紧结构连接位，需要同时承受径向的交变载荷与小角度摆动带来的摩擦损耗，因此结构设计上的应力分散处理是核心考量点。从结构形态来看，该支架采用两端带同轴通孔的长条形过渡构型，两端的铰接孔分别对应不同的连接副：一端孔径适配大直径铰接销轴，通常与固定基座端的耳板配合，承担整个支架的定位基准作用，孔壁预留了衬套安装的余量空间，避免销轴直接与基体材料摩擦导致的磨损失效；另一端孔径略小，用于连接执行端的连杆或者螺旋传动副的输出端，两个孔的中心距是核心安装尺寸，直接决定了传动机构的行程范围与力臂长度，设计时需要匹配整套传动系统的运动包络，避免摆动过程中与周边构件发生干涉。支架的过渡段采用变截面的流线型构型，而非等厚度的直板结构，这一设计思路是基于有限元应力分析的结果优化而来：在两个铰接孔的连线方向，载荷传递路径上的应力集中点主要分布在孔的内侧边缘与过渡段的弯折区域，通过将过渡段的截面厚度从大孔端向小孔端逐步平滑过渡，同时在孔的外边缘做圆弧增厚处理，能够有效降低应力集中系数，避免长期交变载荷下出现疲劳裂纹。实际安装时，大孔端的销轴需要加装轴向定位卡簧，防止工作过程中销轴窜动脱出，小孔端与螺旋传动副配合时，需要保证孔的轴线与螺旋副的运动方向垂直，否则会出现附加的侧向载荷，加速铰接孔的磨损，同时支架的安装平面需要与基座贴合面保证足够的平面度，避免螺栓紧固后支架出现附加的装配应力。这类支架的材料通常选用中碳合金钢经调质处理，表面做发黑或者镀锌防锈处理，在有强腐蚀环境的应用场景下也会选用不锈钢材质，但需要对应调整孔壁的衬套材质，匹配不同摩擦副的磨损速率。从三维建模的角度来看，这类参数化结构的核心驱动尺寸是两孔中心距、两端孔径、支架总厚度、过渡段的曲率半径，调整这些参数可以快速适配不同载荷等级、不同安装空间的应用需求，不需要重新从零开始绘制结构，只需要在参数表中修改对应数值即可生成新的构型，大幅提升同系列产品的设计效率。在实际的设备运维过程中，这类支架的失效形式主要表现为铰接孔的椭圆化磨损、过渡段的疲劳断裂，因此设计阶段就需要在孔的位置预设润滑脂注油通道，保证铰接副在工作过程中能得到持续的润滑，降低磨损速率，同时过渡段的圆角半径不能过小，避免加工过程中出现刀痕导致的应力源。很多现场改造的场景中，会因为安装空间受限对支架的外形做切割处理，这时候尤其要注意不能破坏过渡段的应力传递路径，随意切割大孔端的外侧圆弧很容易导致支架在满载工况下突然断裂，引发设备故障甚至安全事故。
